Zdvíhací stôl s namontovaným nakladacím mostíkom
Nosnosť je 6000 kg. Plošina je dlhá 3000 mm a široká 2250 mm. Samotný zdvíhací stôl má celkovú výšku 500 mm, spolu s namontovanou posuvnou rampou je to 1350 mm. Výškový rozdiel je 1300 mm.
Detaily projektu zdvíhacieho stola s nakladacou rampou
Nakladací mostík namontovaný na zdvíhacom stole
Predtým, ako dodáme naše zdvíhacie systémy, sú pripojené v továrni a otestované pri káve. J. Vykoná sa aj test so záťažou a všetky funkcie sa niekoľkokrát aktivujú.
Na klasickom Na stôl nožnicového výťahu bol nainštalovaný nakladací mostík Hörmann. Tento kompletný systém sme potom nainštalovali u zákazníka.
Zdvíhací stôl s nakladacím mostíkom sa dodáva pripravený na montáž
Testované vo výrobnom závode Zdvíhací stôl s nakladacím mostíkom sa k zákazníkovi prepravuje kĺbovým nákladným autom pripraveným na pripojenie. Zákazník poskytol na montáž nákladné vozidlo so žeriavom a vodičom.

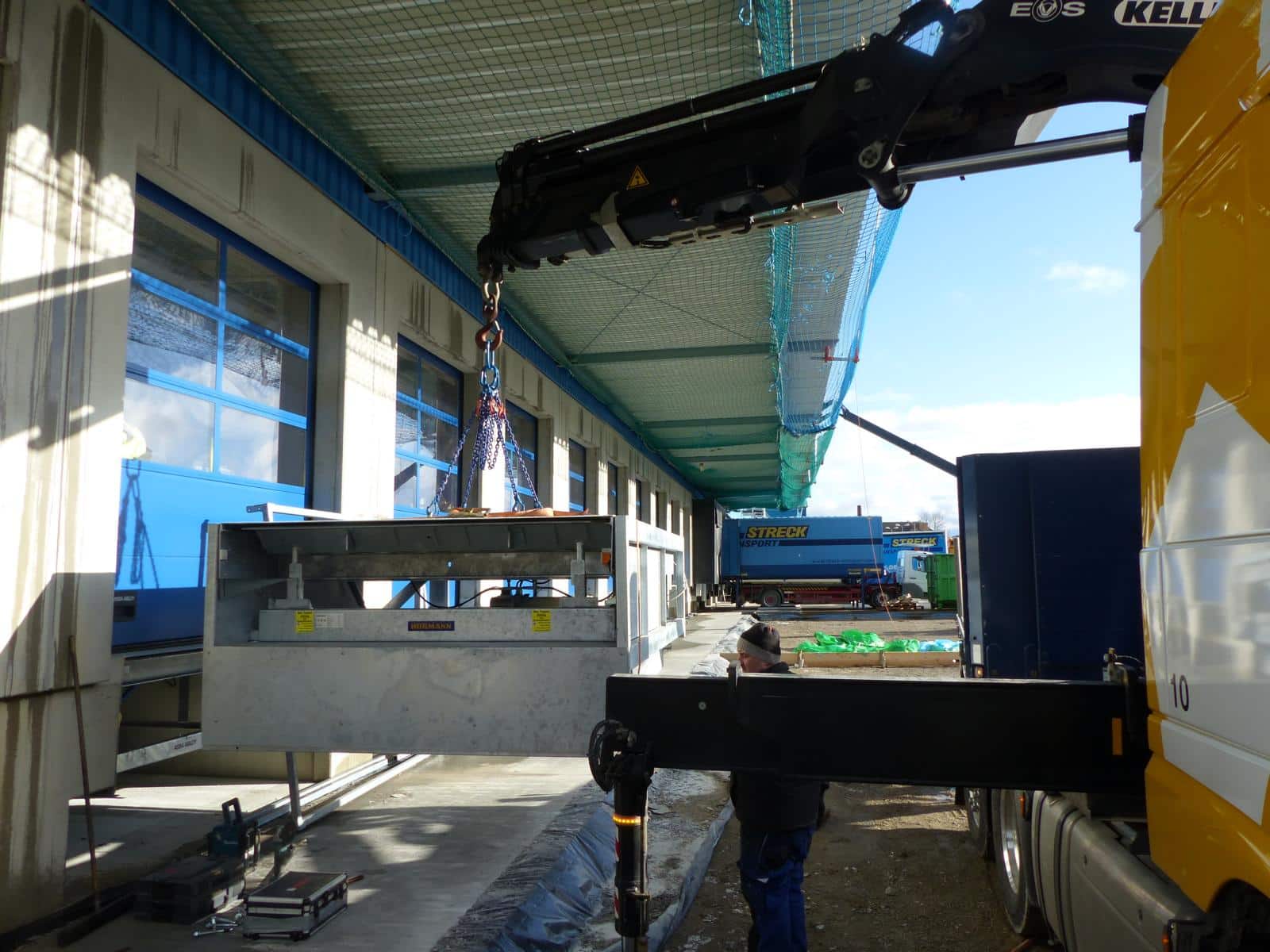

Zdvíhací stôl s podávacou rampou sa zdvihne žeriavom do jamy pripravenej zákazníkom, vyrovná sa a potom sa priskrutkuje na miesto. Potom sa začne vedenie káblov cez pripravené prázdne rozvody do miesta inštalácie riadiaceho systému a jednotky.

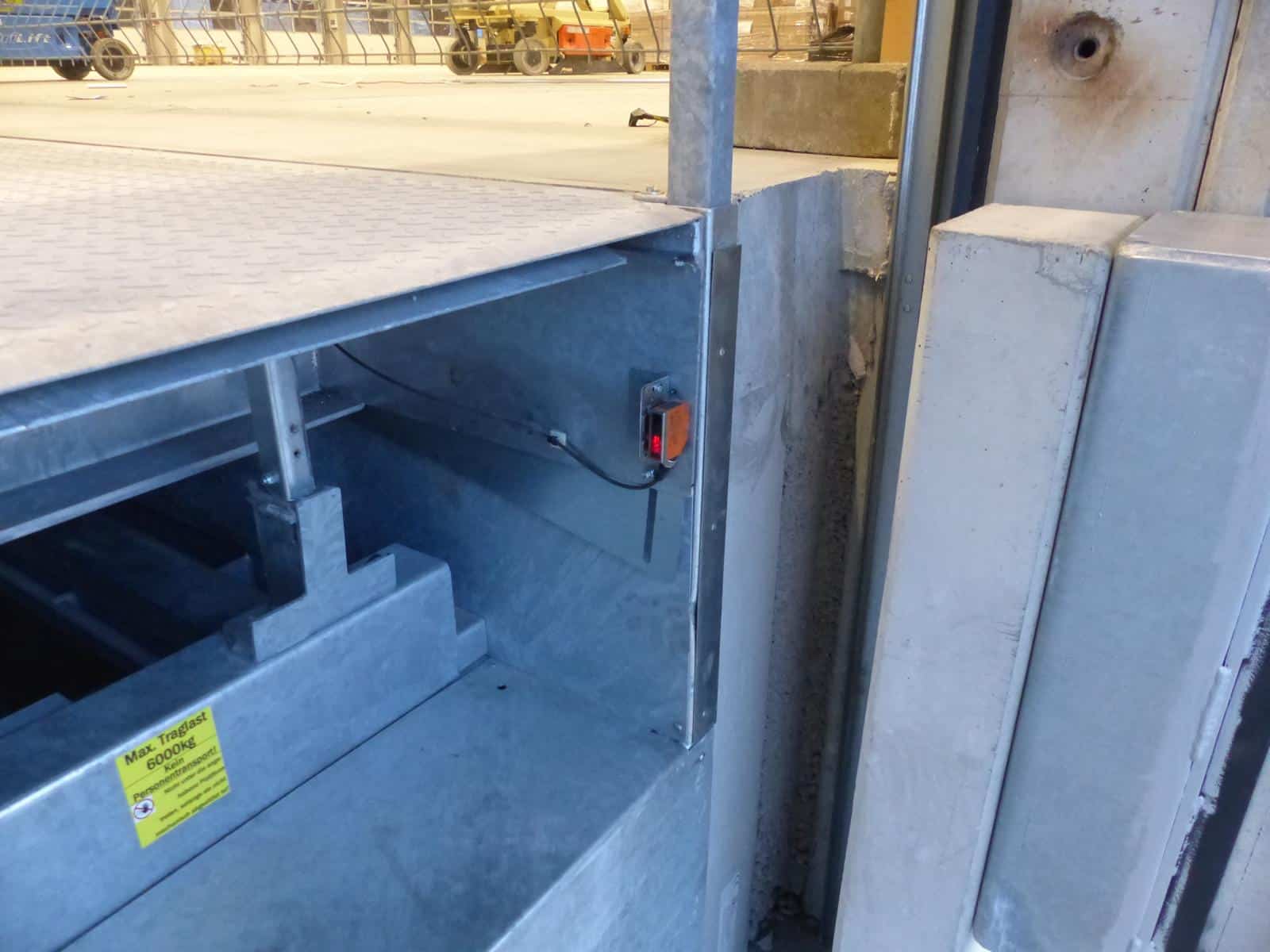

Svetelná bariéra pod nakladacím mostom
Ako ďalší bezpečnostný prvok sme pod nakladací mostík nainštalovali svetelnú závoru, ktorá je namontovaná na zdvíhacom stole.
Táto svetelná závora má za úlohu zastaviť celý systém, ak sa pod nakladacou rampou objaví prekážka. To je dôležité najmä pri spúšťaní na úroveň ulice, aby sa zabránilo uviaznutiu osôb alebo poškodeniu tovaru.

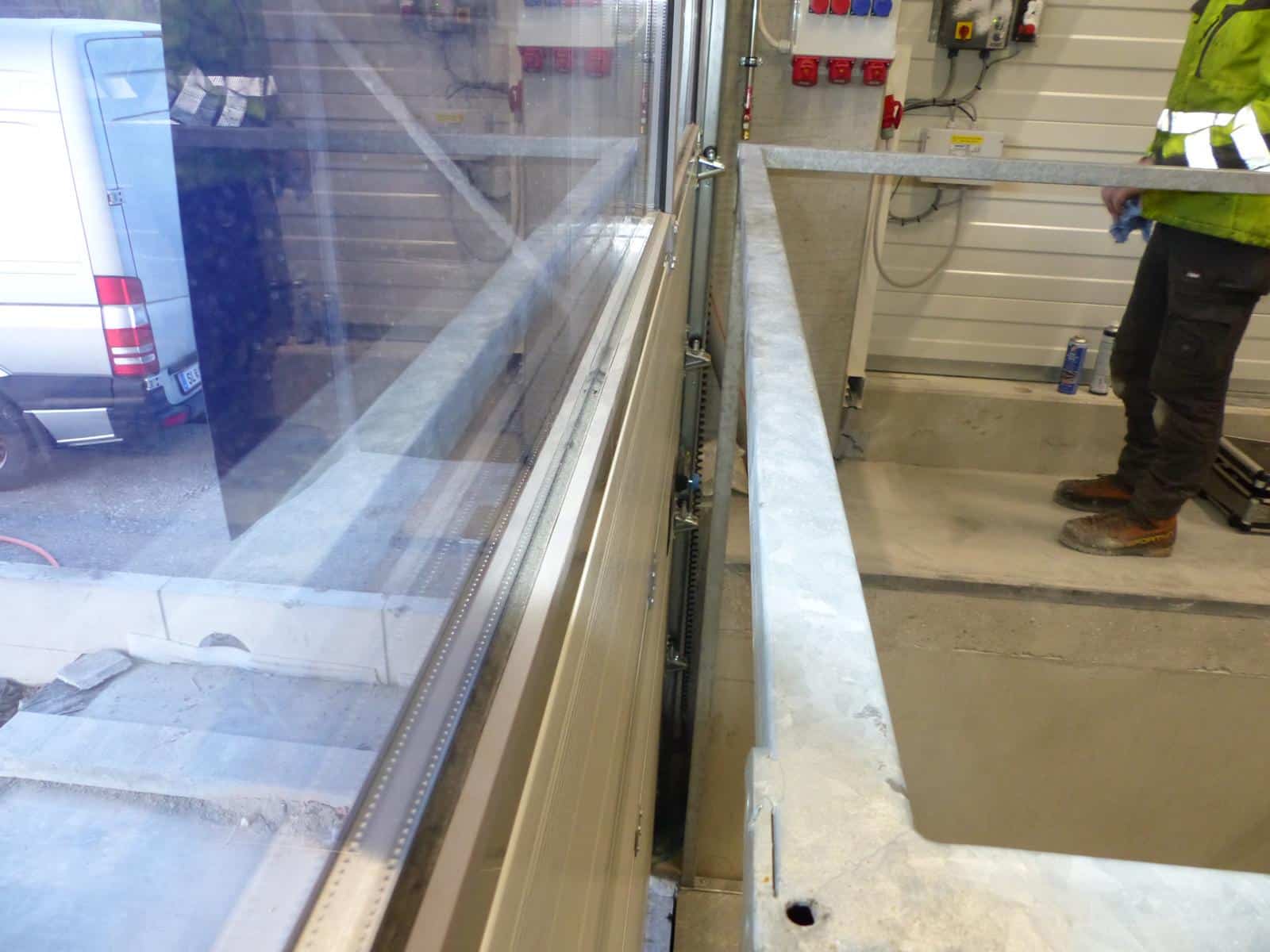

Pohyblivý portál na nakladacom stole
Hneď ako Zdvíhací stôl s nakladacím mostíkom znížená na úroveň ulice, existuje riziko pádu z haly na zdvíhací systém.
Aby sme sa vyhli inštalácii zábradlia a brány na hornej plošine, nainštalovali sme na plošinu pojazdný portál ako ochranu proti pádu. Ten vyčnieva 1100 mm nad hornú podestu, keď Zdvíhací stôl s rampou na dolnej zastávke.
Počas inštalácie montéri samozrejme skontrolujú aj to, či medzi portálom a zariadeniami zákazníka, ako sú napríklad dvere, nie sú žiadne strihové alebo tlakové body.
