Zdvíhací stôl pre drevársky priemysel
Naším zákazníkom je výrobca špeciálnych strojov, ktorý sa špecializuje na drevársky priemysel. Hľadali ťažký zdvíhací stôl s obrovskou plochou s rozmermi 15500 x 2600 mm a nosnosťou 18500 kg, na ktorý by sa neskôr namontoval valčekový dopravník.
Hlavnou výzvou bola maximálna výška 450 mm, čo bolo pre takúto požiadavku veľmi náročné. Okrem toho sa zaťaženie aplikovalo cez dlhšiu stranu v hornej polohe zdvihu - takže sme mali nerovnomerné zaťaženie vo veľmi nepriaznivom prípade.
Spolu s konštruktérom zákazníka sme našli dokonalé riešenie. Štyri nožnicové balíky neboli umiestnené centrálne pod plošinou zdvíhacieho stola, ale mierne mimo stredu. To nám umožnilo optimálne podoprieť náklad a zdvíhací stôl začať svoju prácu.
Po našej dodávke náš zákazník nainštaloval na zdvíhací stôl valčekový dopravník a integroval ho do kompletného systému v drevárskom priemysle. Náš zákazník a prevádzkovateľ závodu sú mimoriadne spokojní, pretože systém je od jesene 2021 v bezproblémovej prevádzke.
Detaily projektu dlhého zdvíhacieho stola pre drevársky priemysel
Predpokladom je stabilná zdvíhacia stolová plošina
Aby dlhý nožnicový zdvíhací stôl vydržal náročné podmienky v drevárskom priemysle, je plošina zo spodnej strany mimoriadne pevná.
Či už je náklad umiestnený jemne alebo o niečo rýchlejšie, rovnomerne rozložený alebo mimo stredu - naša stabilná zdvíhacia stolová plošina vydrží.
Zdvíhací stôl so štyrmi horizontálnymi nožnicami
Vzhľadom na neuveriteľnú dĺžku 15 500 mm sme museli pod stabilnú plošinu zdvíhacieho stola nainštalovať celkom štyri nožnice. Prietokový rozdeľovač zabezpečuje, aby sa všetky nožnice - vrátane celej plošiny - zdvíhali rovnomerne.
Prirodzene aj pri nerovnomernom rozložení zaťaženia.
Nožnice sa vyrobia a natrú a potom sa priskrutkujú k základnému rámu, po ktorom sa plošina umiestni na zdvíhací stôl a pripojí sa.

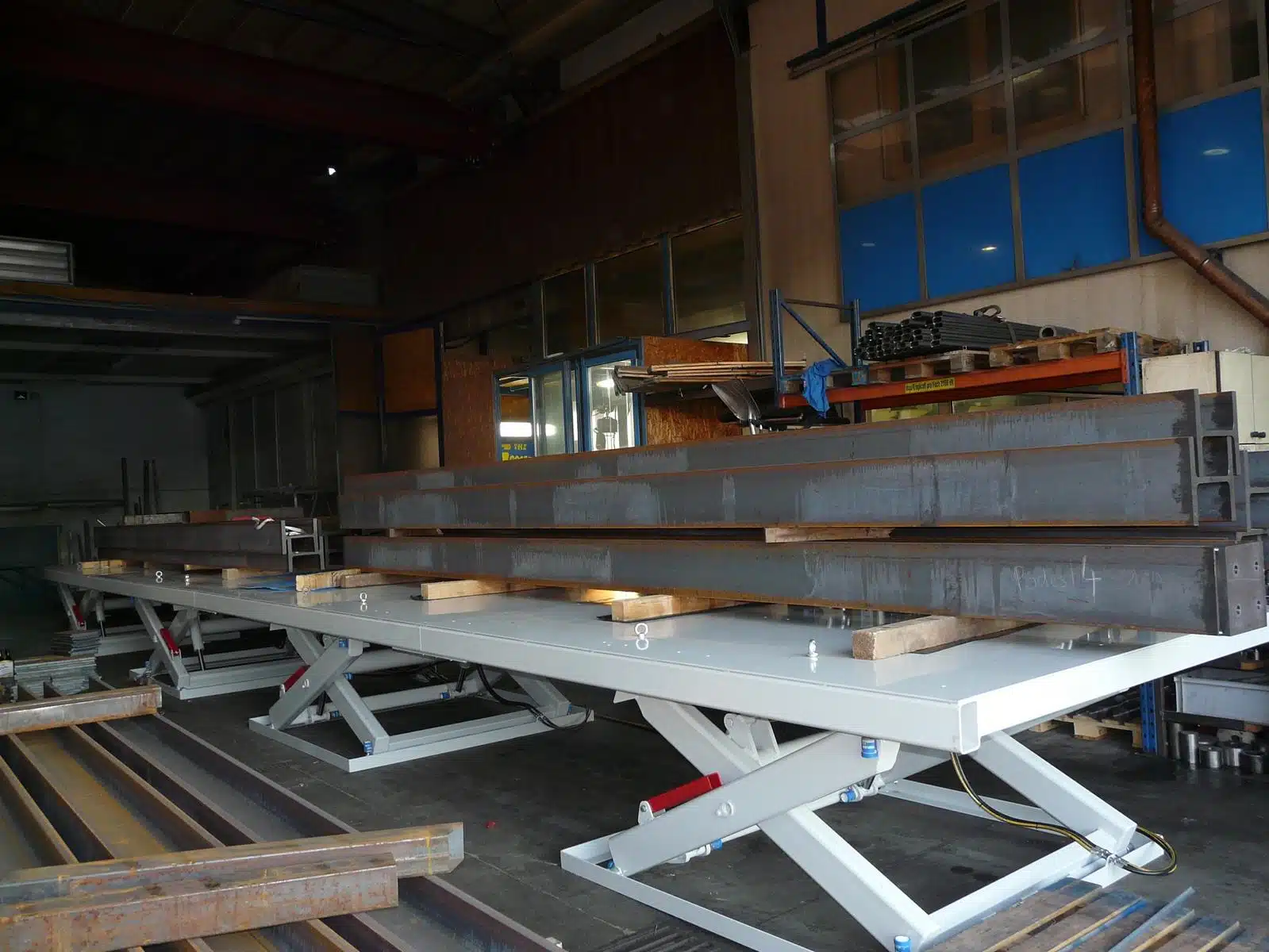

15,5 m zdvíhací stôl s nosnosťou 18 500 kg
Ťažký zdvíhací stôl s pôsobivou nosnosťou 18 500 kg a výnimočne veľkou plochou s rozmermi 15 500 x 2 600 mm bol špeciálne vyvinutý na použitie v drevárskom priemysle. Toto robustné a výkonné zdvíhacie zariadenie ponúka spoľahlivé riešenie na prepravu a manipuláciu s ťažkými drevenými materiálmi.
Zdvíhací stôl pre veľké zaťaženie sa vyznačuje robustnou konštrukciou a vysokokvalitnými materiálmi, ktoré odolávajú požiadavkám drevárskeho priemyslu.
Zdvíhací stôl s valčekovým dopravníkom v drevospracujúcej linke
Ťažký zdvíhací stôl bol starostlivo integrovaný do celkového systému zákazníka v drevárskom priemysle. Na optimalizáciu toku materiálu bol na zdvíhací stôl nainštalovaný valčekový dopravník.
Valčekový dopravník umožňuje bezproblémové nakladanie dreveného materiálu na zdvíhací stôl a jeho ďalšiu prepravu systémom. Kombinácia ťažkého zdvíhacieho stola a valčekového dopravníka vytvára efektívny a plynulý pracovný postup, ktorý zvyšuje produktivitu.
