Zdvíhací stôl na prepravu tovaru na 3 podlažiach
A Nemecký autoservis z Bavorska hľadal výťah na prepravu áut a tovaru zo suterénu na prízemie, ale aj na najvyššie poschodie.
Problémom bola šikmá strecha na najvyššom poschodí, čo znamenalo, že nebolo možné realizovať klasický nákladný výťah.
Vypracovali sme niekoľko návrhov a návrhov plánov a vypracovali ideálne riešenie pre zákazníka.
Hydraulický nožnicový zdvíhací stôl s nosnosťou 3000 kg, plošinou s rozmermi 6000 x 3000 mm a pracovným zdvihom 7620 mm.
Po zadaní objednávky máme Podrobne vytvorený plán šachty. To zahŕňa nielen rozmery šachty, ale aj všetky potrebné prázdne rozvody, elektrické inštalácie, osvetlenie od umiestnenia riadiacej jednotky až po špecifikáciu zaťaženia pre statika.
Hneď po dokončení šachty sme na mieste skontrolovali prirodzené rozmery a spustili výrobu.
Dvere často dodávame súčasne. V tomto projekte ich zákazník dodal podľa našich špecifikácií. V dôsledku toho sme museli po inštalácii dverí opäť cestovať do Bavorska na uvedenie do prevádzky, zaškolenie a odovzdanie.
So zákazníkom sme uzavreli zmluvu o údržbe zdvíhacieho stola na účely následnej starostlivosti, aby sme maximalizovali životnosť systému a predišli prevádzkovým prestojom.
Detaily projektu výťahového stola pre 3 poschodia
Montáž základného rámu a nožníc
Pri tomto projekte bolo potrebné zdvihnúť stôl do výťahovej šachty v niekoľkých častiach. Napriek špeciálnemu žeriavu bol otvor dverí príliš nízky na to, aby sa zdvíhací stôl, ktorý bol kompletne zmontovaný v továrni, zdvihol v jednom kuse.

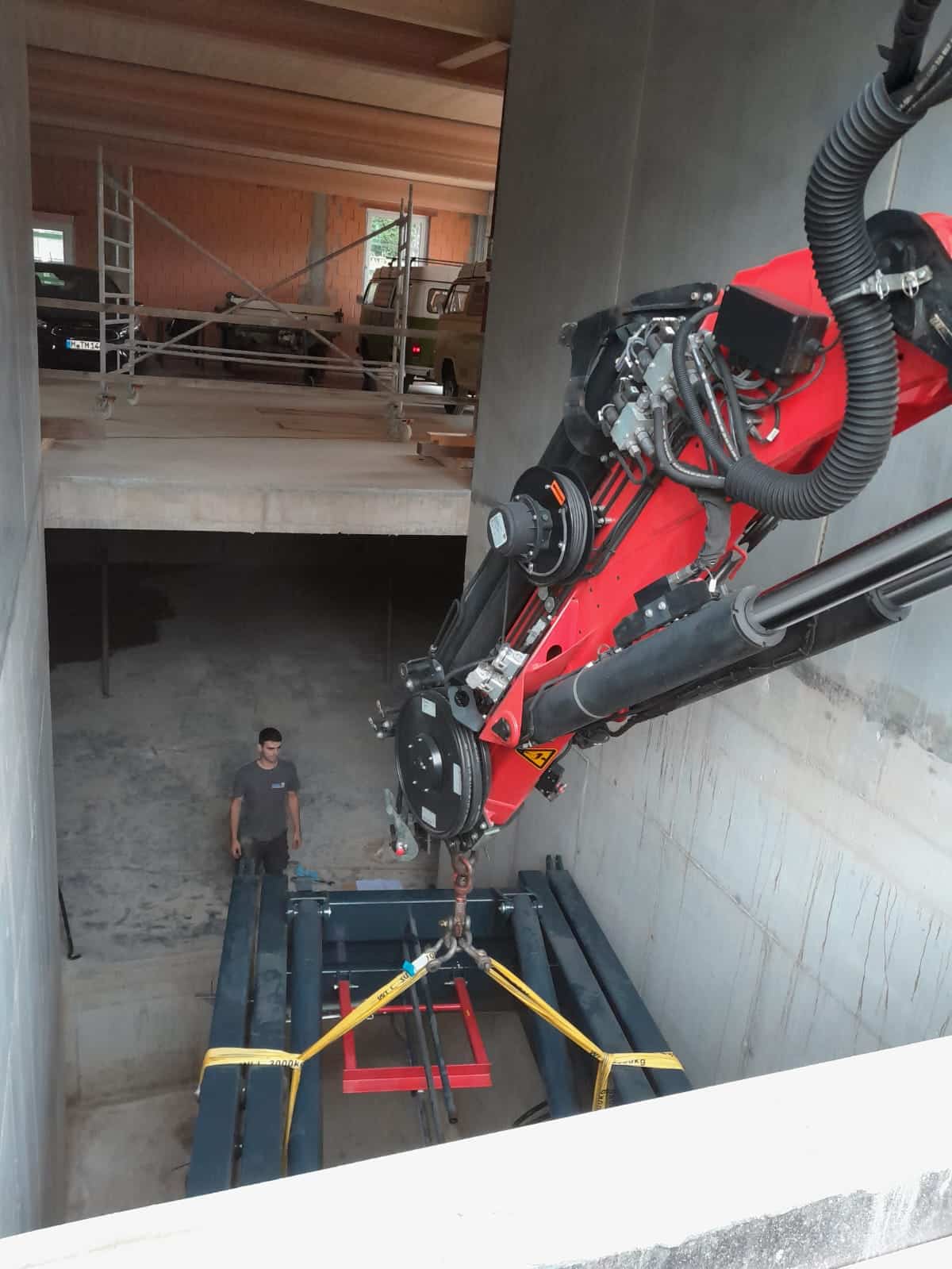

Na obrázku je zobrazený základný rám a nožnice hydraulického zdvíhacieho stola. Ten sa umiestni do jamy so žeriavom a okamžite sa zmeria a presne vyrovná.
Je to potrebné na zabezpečenie toho, aby sa zdvíhací stôl neskôr správne zdvihol a neodrel o stenu. V tejto oblasti využívame my a naši zákazníci skúsenosti našich dlhoročných zamestnancov.
Základný rám sa pripevní hmoždinkami až po vykonaní skúšobnej prevádzky, aby bolo možné vykonať úpravy aj v prípade núdze.

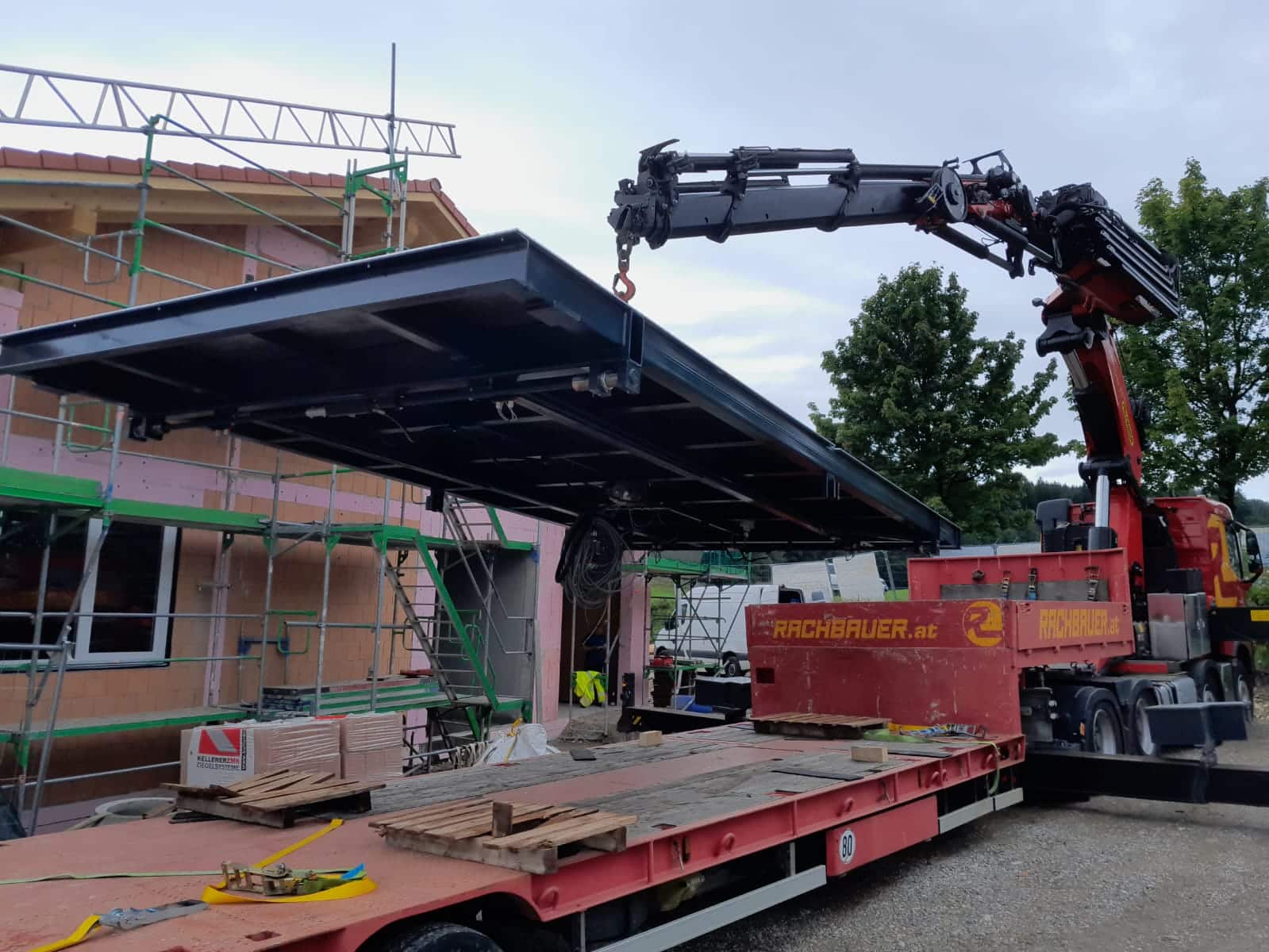

Inštalácia mimoriadne veľkej plošiny zo zdvíhacieho stola pomocou špeciálneho žeriavu
Po inštalácii nožnicového výťahu a základného rámu do šachty je ďalším krokom umiestnenie plošiny. Tá sa potom priskrutkuje k nožniciam a pripojia sa všetky káble a hadice.
Kvôli veľkej plošine s rozmermi 7000 x 3000 mm sme ju museli k zákazníkovi prepraviť špeciálnou dopravou. Už mnoho rokov spolupracujeme s našou pravidelnou prepravnou spoločnosťou.

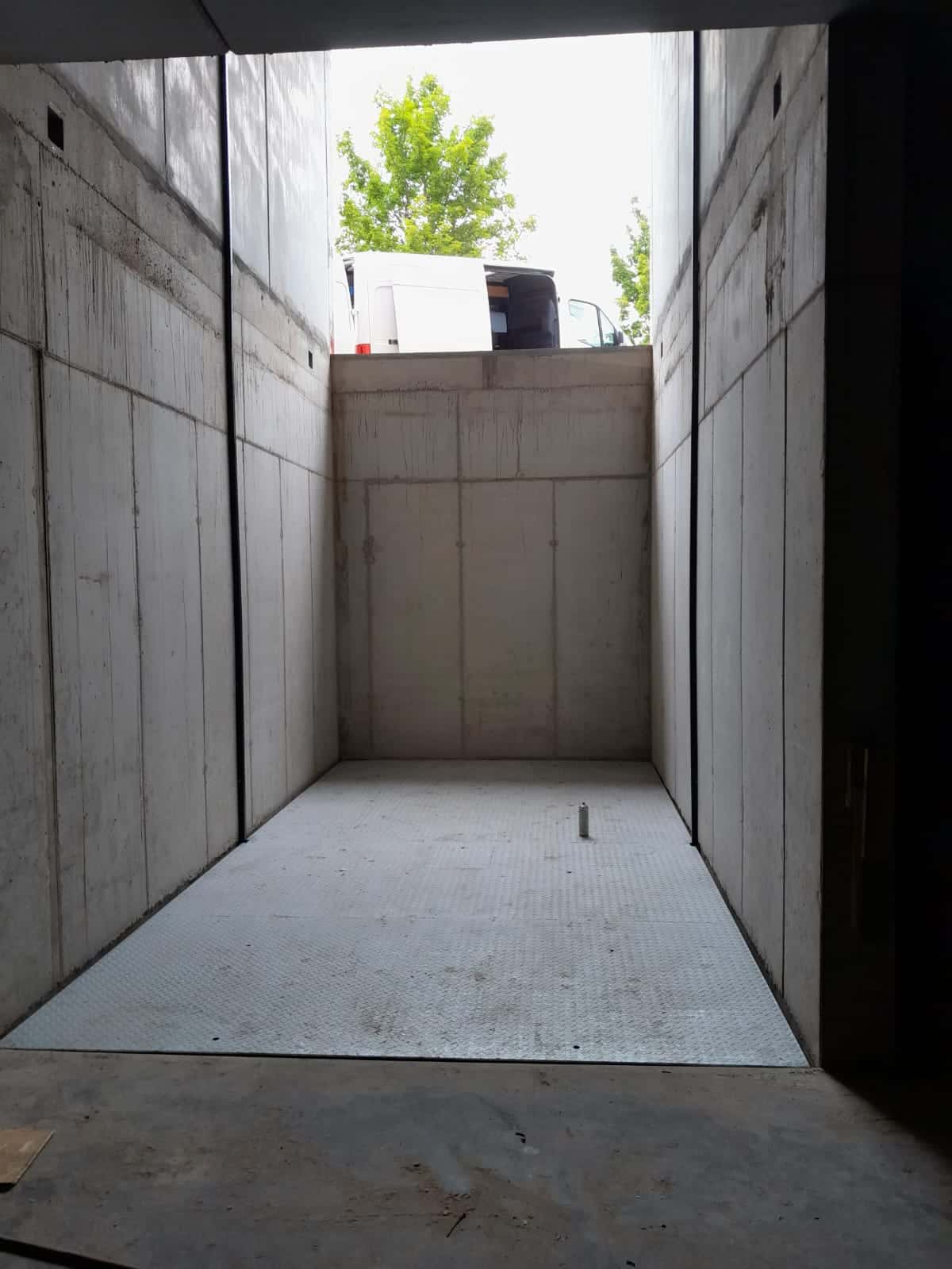

Pohľad na plošinu z pivnice smerom k prízemiu / nádvoriu
Na najnižšej úrovni v suteréne je stôl výťahu v jednej rovine s podlahou. Na tento účel bola jama postavená podľa našich špecifikácií.
V suteréne boli nainštalované roletové dvere, ktoré sa otvárajú len vtedy, keď je stôl výťahu v tejto polohe.
Na prízemí boli nainštalované dve rolety. To znamená, že keď je na tejto úrovni výťahový stôl, autá a tovar môžu do haly vchádzať zvonku.
Dvoje dverí na prízemí sa otvárajú nezávisle od seba v závislosti od toho, na ktorom poschodí sa nakladá.
Na bočnej strane hriadeľa môžete vidieť vodiace lišty, ktoré vždy dodávame s takýmito systémami. Tie zabezpečujú rovnomerné zdvíhanie stola automobilového výťahu.
Zastávka v podkroví - výzva zvládnutá

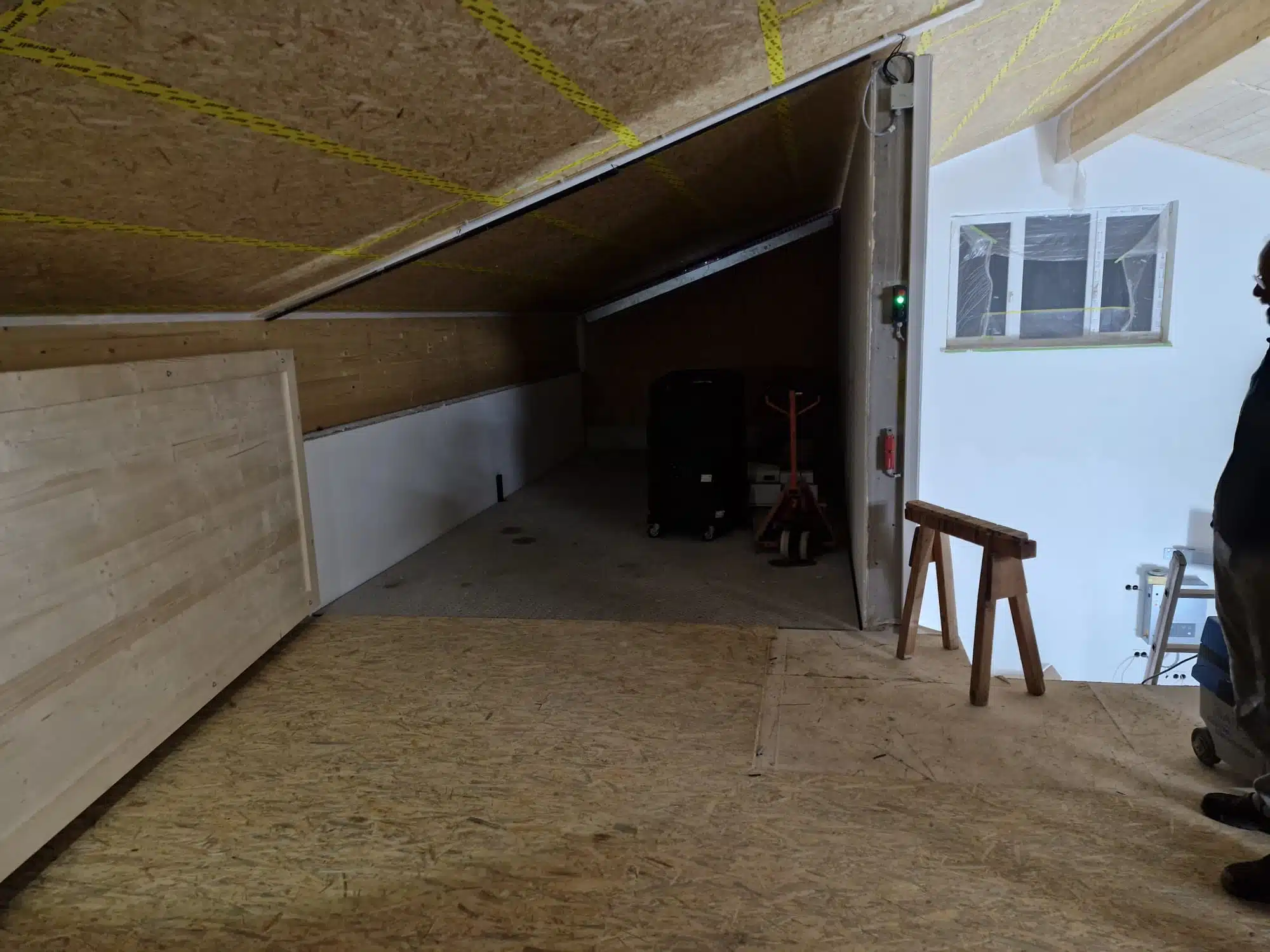

Ako vidíte na obrázku, horné poschodie má šikmú strechu, a teda zníženú výšku miestnosti.
Aby sa zabránilo nárazu tovaru do strechy, je celá plocha strechy monitorovaná svetelnou mriežkou. Akonáhle sa zistí prekážka, systém sa zastaví.
Do hornej podpery boli nainštalované otočné dvere, ktoré sa dajú otvoriť len vtedy, keď je stôl so zdvihnutým nákladom v tejto polohe.
