Zdvíhací stôl medzi dvoma poschodiami
Oslovil nás renomovaný švajčiarsky architekt, pretože hľadal nákladný výťah zo suterénu na prízemie.
Oslovil nás renomovaný švajčiarsky architekt, pretože hľadal nákladný výťah zo suterénu na prízemie. Konvenčný výťah nebol možnosťou, pretože dostupný priestor nebol dostatočný na požadovanú nosnosť 2000 kg.
Navrhli sme náš hydraulický nožnicový zdvíhací stôl na spojenie dvoch poschodí. Tento zdvíhací stôl je vybavený mechanizmom uzamykania skrutkou na hornom podeste, bočnými vodiacimi lištami v celom rozsahu zdvihu a systémom ovládania zdvihu, ktorý je v súlade s normou EN81-31, takže je ideálnym nákladným výťahom.
Rozmery plošiny boli 2200 x 1300 mm. Boli sme schopní splniť požiadavku na nosnosť 2000 kg rozloženú na celú plošinu. Rozdiel v úrovni bol 3000 mm, čo znamenalo, že sme museli použiť trojitý strih. Jama, t. j. priehlbina v podlahe, musela byť hlboká 800 mm.
Dodali sme nielen zdvíhací stôl, ale aj potrebné zdvíhacie dvere s monitorovaním a uzamykaním v oboch podestách. Inštaláciu vykonali naši technici v jednom kroku. Ako po každej inštalácii sme zákazníkovi poskytli komplexné školenie a odovzdali mu systém do prevádzky.
Podrobnosti o výťahovom stole medzi 2 poschodiami

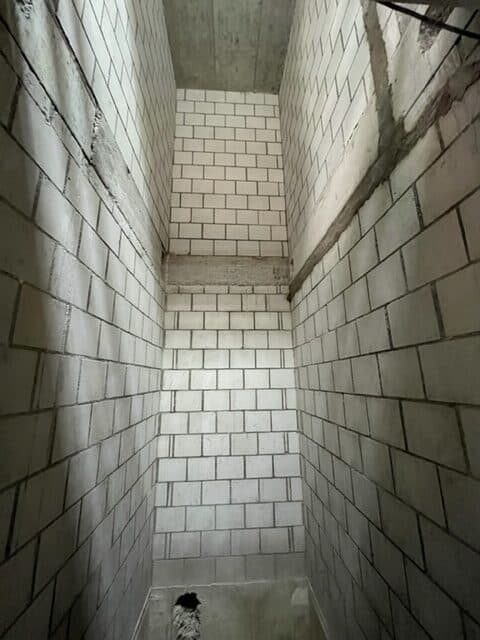

Príprava šachty zdvíhacieho stola
Pre všetky výťahové stoly, ktoré spájajú dve alebo viac poschodí, vytvárame nielen systémový výkres, ale aj plán šachty. Tento plán zobrazuje nielen rozmery šachty, ale aj potrebné prázdne vedenia, polohu blokovania skrutiek a vzdialenosti dverí.
V spodnej časti obrázka môžete vidieť prázdnu rúru alebo otvor pre hydraulickú hadicu a kabeláž. Cez tento otvor vedieme všetky káble do polohy motora a riadiacej jednotky.
Za príplatok môžeme hriadeľ pred výrobou zmerať zo zdvíhacieho stola, ale málokedy je to potrebné alebo časovo možné.

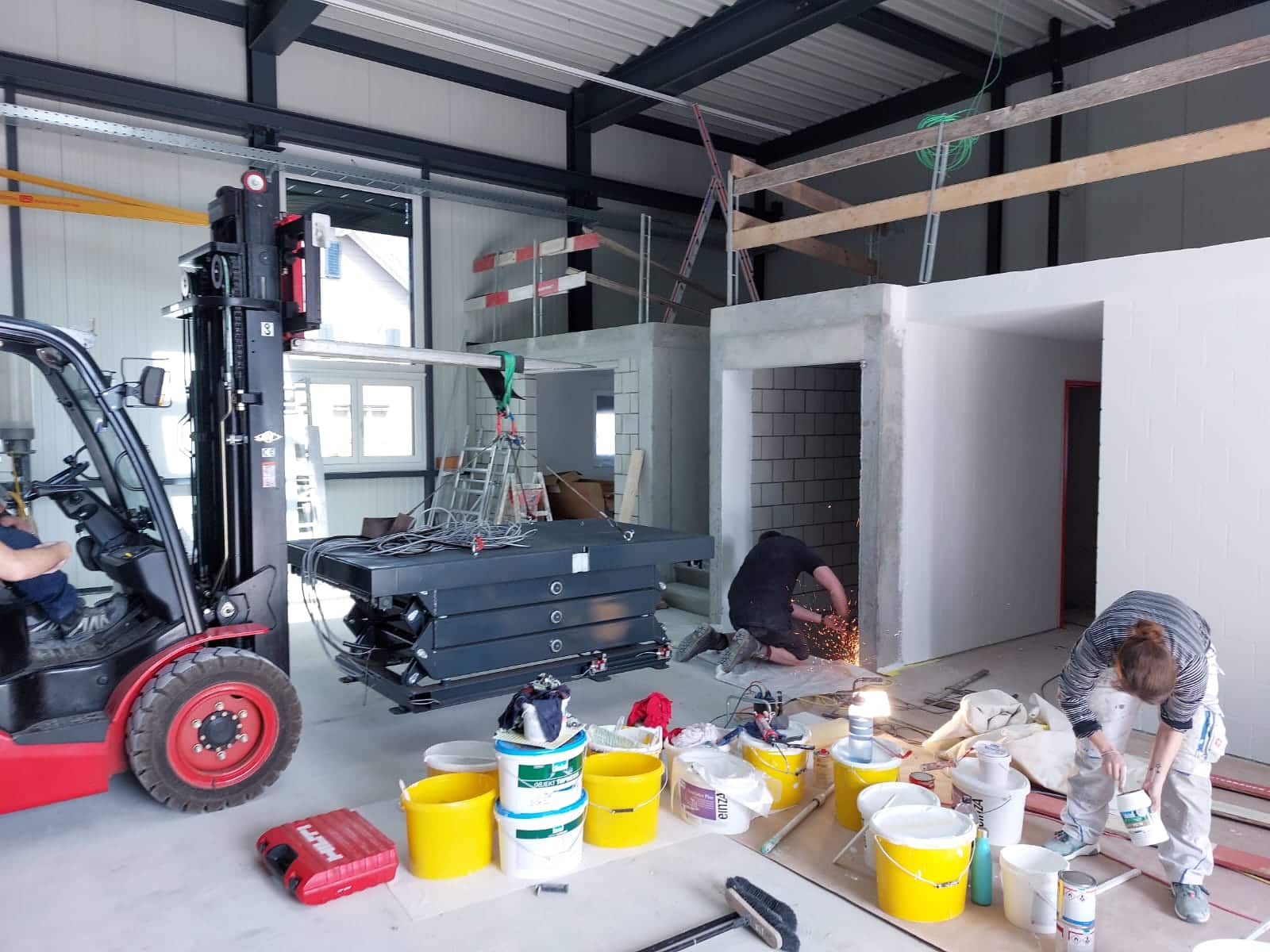

Montáž pomocou vysokozdvižného vozíka
Zákazník nám musí na inštaláciu poskytnúť vhodné zdvíhacie zariadenie, v tomto prípade vysokozdvižný vozík. V závislosti od zdvíhacieho zariadenia potrebujeme aj oprávneného vodiča.
Na obrázku náš montážnik ešte upravuje uhol podlahy, ktorý zákazník nastavil do betónu, aby sa zdvíhací stôl mohol potom dokonale používať na prepravu tovaru medzi dvoma úrovňami.
Výťahový stôl medzi dvoma poschodiami - zdvíhanie tovaru v šachte zo suterénu na prízemie

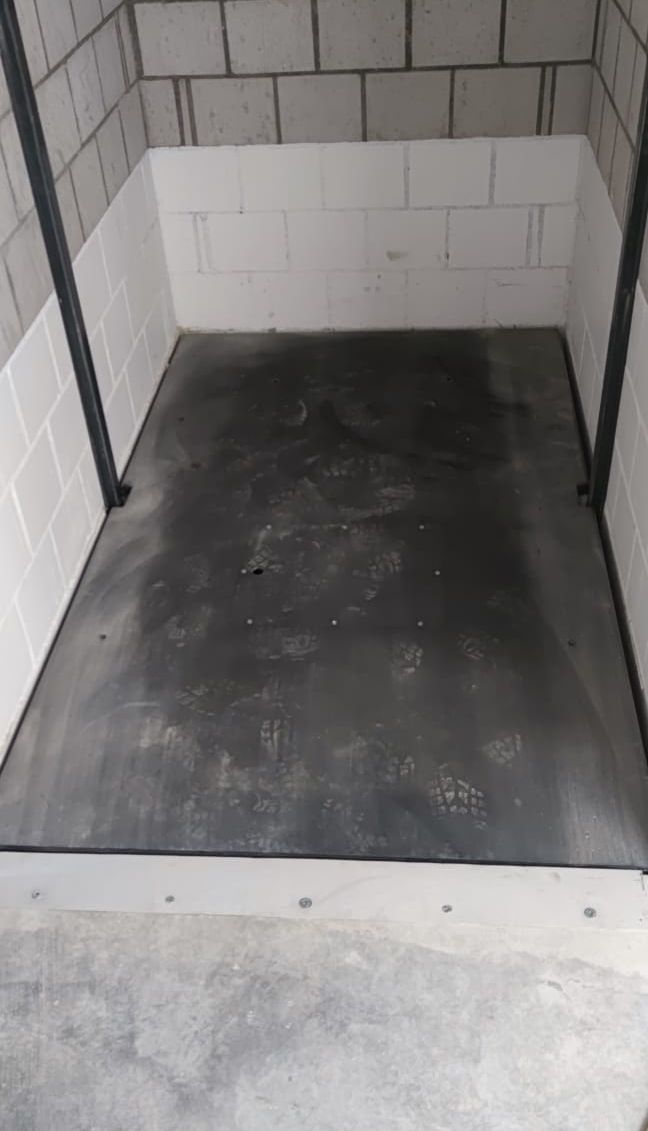

Tu vidíte výťahový stôl v dolnej časti schodiska, v pivnici. Plošina zdvíhacieho stola je v jednej rovine s podlahou pivnice, takže sa dá nakladať na úrovni zeme bez schodov. Ak jama nie je rovná alebo je príliš hlboká, túto výšku možno upraviť pomocou podporných skrutiek umiestnených pod plošinou alebo na základnom ráme.
Na oboch dlhých stranách sme namontovali vodiace lišty, aby sme zabránili kývaniu. V plošine zdvíhacieho stola bolo vytvorené zodpovedajúce zapustenie ako protipól. Jednostranné zaťaženie by inak mohlo spôsobiť pohyb zdvíhacieho stola v jednom smere a trenie o stenu. Tým sa zabráni vedeniu a ochráni sa budova a zdvíhací stôl a zabráni sa rušivým zvukom.
Na hornej plošine sme nainštalovali blokovanie skrutiek. Tieto skrutky vychádzajú z plošiny a opierajú sa o náprotivok, ktorý je nainštalovaný v stene šachty. To zabraňuje pádu zdvíhacieho stola v hornej polohe, keď je zaťažený ťažkým nákladom.
Ochrana na oboch zastávkach s výťahovými dverami
Obe podlažia sme vybavili plnými výťahovými dverami. Dvere boli vyrobené na mieru s presnými rozmermi ostenia podľa požiadavky zákazníka, aby sa zabezpečila dokonalá montáž. Dvere sú vybavené uzamykacím mechanizmom pripojeným k riadiacemu systému výťahovej plošiny. Dvere do suterénu je možné otvoriť iba vtedy, keď sa plošina nachádza v suteréne. Naopak, dvere na hornom podlaží na prízemí sa otvoria iba vtedy, keď je plošina v hornej polohe a zaisťovacia západka je správne vysunutá. Výťahová plošina medzi dvoma podlažiami sa tiež zdvíha a spúšťa iba vtedy, keď sú obe dvere zatvorené.
Dvere sa samozrejme dajú otvárať samostatne na účely údržby. Je to však povolené len pre vyškolený personál údržby.
