Elektricky výškovo nastaviteľná plošina
Náš nemecký priemyselný zákazník čelil výzve, keď na jednom pracovisku pred strojom pracovali rôzni zamestnanci. Vzhľadom na Rôzne veľkosti všetkých zamestnancov nebolo možné, aby všetci pracovali ergonomicky.
Existovali preto dve možné riešenia. Prvým bolo urobiť stroj výškovo nastaviteľným, ale to by znamenalo, že by sa musela nastaviť výška niekoľkých systémov. Jediným zostávajúcim riešením teda bolo Výškovo nastaviteľná pracovná stanica dizajn.
Naše elektricky výškovo nastaviteľné plošiny a malé zdvíhacie pracovné plošiny sú tu ideálnym pomocníkom. Zamestnanci si môžu stlačením tlačidla nastaviť ideálnu výšku plošiny a vykonávať svoju prácu šetrne a efektívne.
Zákazník si zakúpil niekoľko systémov v tomto dizajne a je zatiaľ veľmi spokojný. Ďalšie systémy sa už plánujú.
Predpokladalo sa, že nosnosť 500 kg je pomerne vysoká v prípade, že sa na plošine nachádzajú dve osoby alebo ťažké nástroje. Rozmery plochy na státie sú 2600 x 1200 mm. Zdvih je obmedzený na 250 mm a dá sa plynulo nastaviť v závislosti od výšky zamestnanca. To znamená, že každý zamestnanec bez ohľadu na výšku môže pracovať ergonomicky.
Podrobnosti o výškovo nastaviteľnej plošine

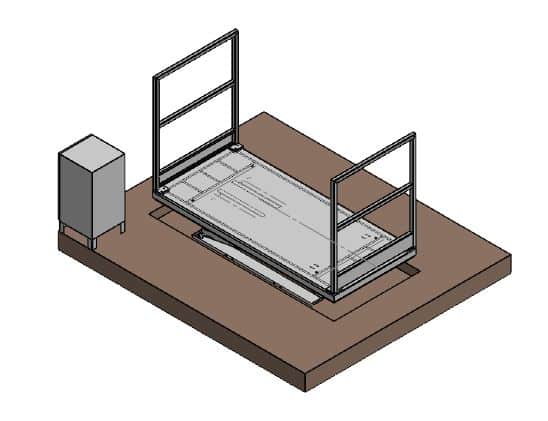

3D výkres plošiny
V prvom kroku projektu, ktorého cieľom bolo zvýšiť ergonómiu práce, sme navrhli elektricky výškovo nastaviteľné plošiny.
Zákazník importoval 3D modely do svojho layoutu a skontroloval veľkosť a dizajn. Až po tomto schválení sme dali zelenú výrobe.

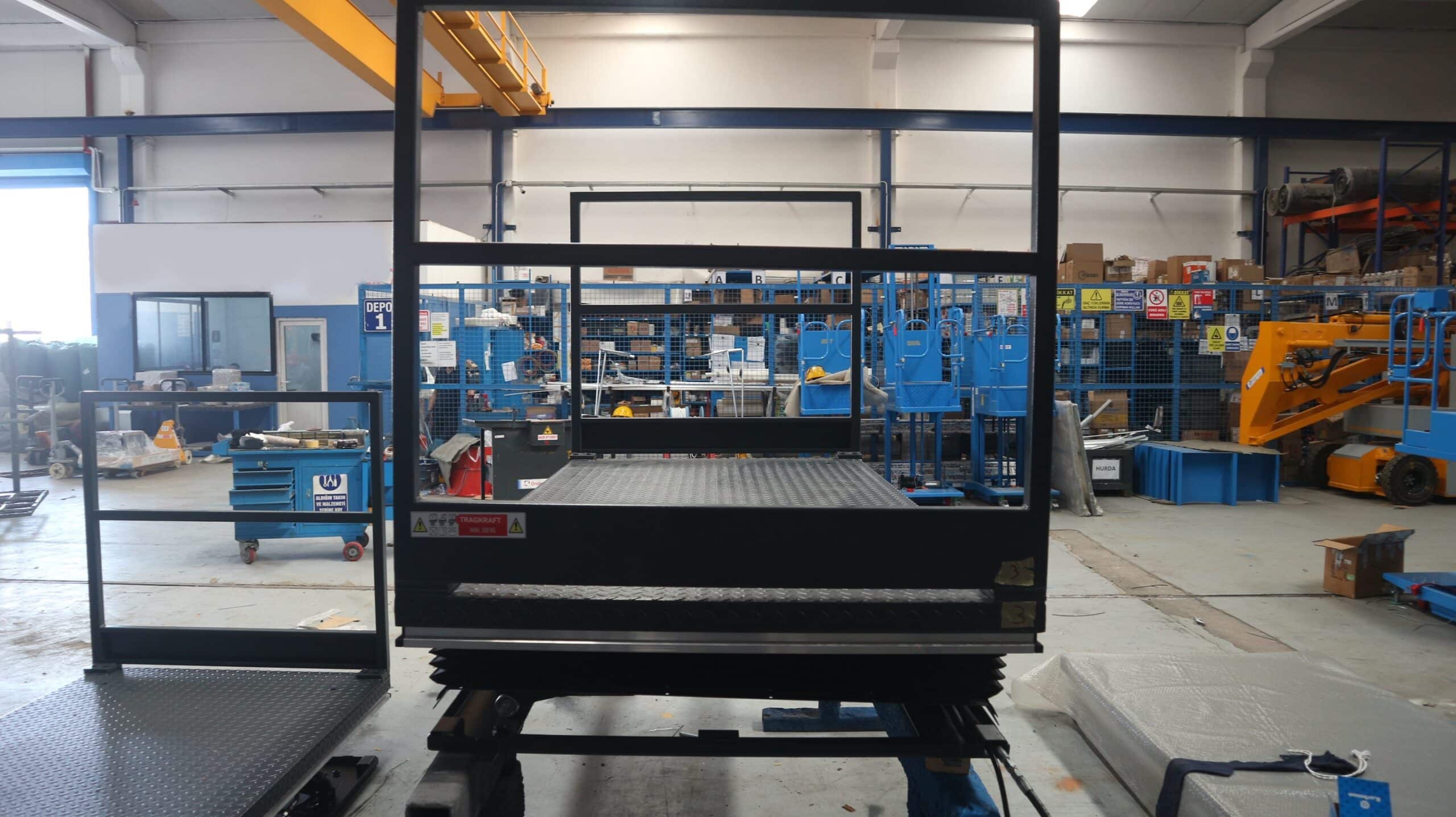

Zábradlie ako ochrana proti pádu
Pri nožnicových zdvíhacích stoloch pre ľudí sa vyžaduje zábradlie od výšky 500 mm. Výšku zdvíhania sme obmedzili tak, aby ste sa zaobišli bez zábradlia na oboch dlhých stranách. Na jednej strane s elektrickým koncovým spínačom a dodatočne s mechanickým obmedzením. Tým je zabezpečené, že výška predpísaná normou nemôže byť v žiadnom prípade prekročená.

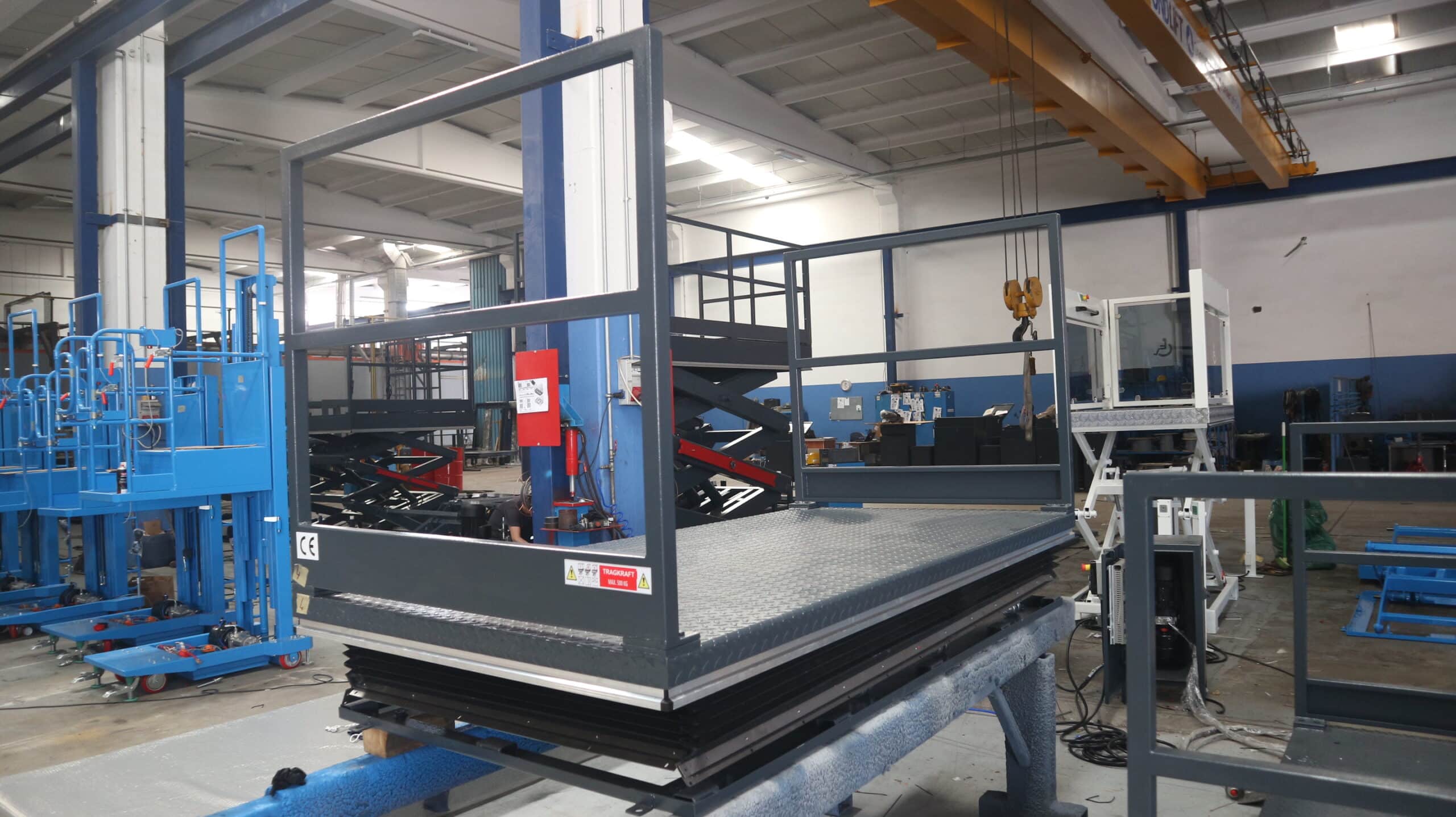

Vlnovce ako ochrana proti pretečeniu
Hneď ako je možné zdvíhací stôl ovládať z plošiny, vytvorí sa pod plošinou nebezpečná zóna. Norma EN 1570-1 pre zdvíhacie stoly stanovuje, že priestor pod plošinou musí byť zabezpečený. Na tento účel sme nainštalovali obvodový vlnovec. Tým je zabezpečené, že pod zdvíhacím stolom sa nemôžu nachádzať ľudia ani materiál.

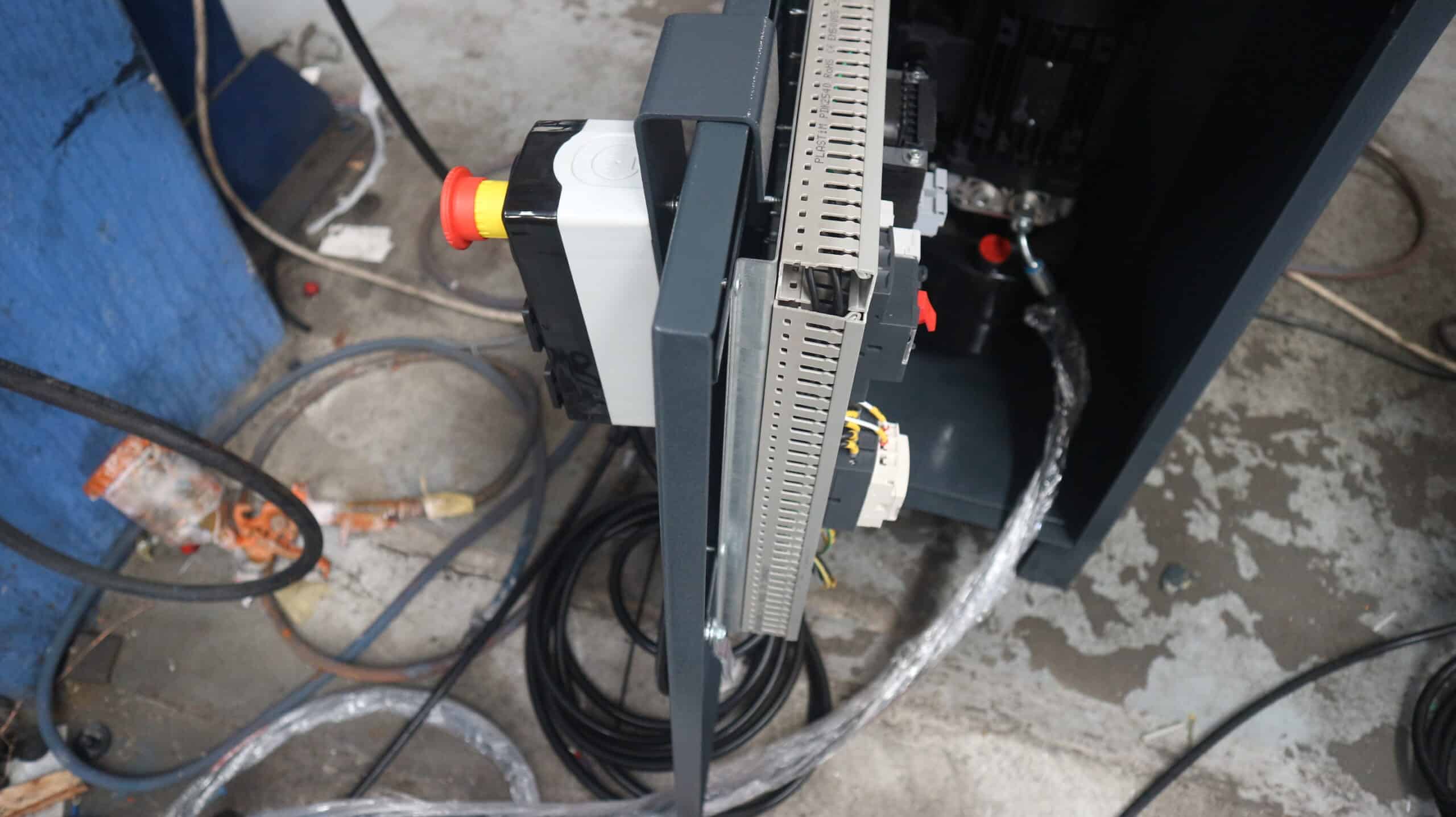

Motor a ovládanie z pracovnej plošiny
Vzhľadom na veľmi nízku výšku elektricky výškovo nastaviteľnej plošiny sme museli motor a riadiacu jednotku nainštalovať zvonku. Tieto komponenty sme nainštalovali do prídavnej skrinky, aby neprekážali alebo netvorili zádržnú pascu. Tá je pripojená k zdvíhaciemu stolu pomocou 5-metrovej hadice a nainštalovaná na bezpečnom mieste.
