Zdvíhací stôl pre horskú stanicu lanovky: Zdvíhací stôl XXL s nožnicami v prevádzke
Hydraulický nožnicový stôl pre lanovku s výhľadom na údolie.
Časť 1 prezentácie projektu nájdete v správe Zdvíhací stôl údolnej stanice lanovky.

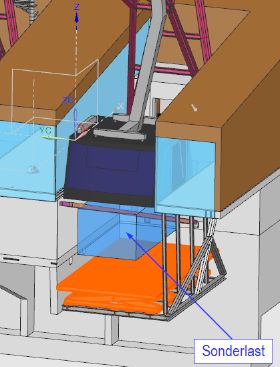

Stručné zhrnutie prvej časti: Zdvíhací stôl sa používa na umiestnenie špeciálnych bremien pod kabínou, aby sa dali prepravovať. To si vyžaduje odborné znalosti technikov, ktorí používajú veľké zdvíhacie stoly pod kabínami na zdvíhanie ťažkých bremien a ich presné upevnenie. Najprv sa zdvíhací stôl spustí na úroveň zeme, aby sa náklad mohol zasunúť podň. Potom stôl zdvíha náklad centimeter po centimetri, kým nie je bezpečne pripevnený ku kabíne. V cieli sa proces opakuje: Bremeno sa pomocou zdvíhacieho stola opäť opatrne spustí a odpojí – proces, ktorý majstrovsky spája technológiu a presnosť.
Na horskej stanici situáciu ešte viac skomplikovala skutočnosť, že obrovské komponenty zdvíhacej plošiny museli byť najprv prepravené na vrchol po dočasnej horskej ceste. Tam boli vyložené stavebným žeriavom a dočasne uskladnené. Počasie bolo problematické. Montáž sa konala v januári a niekedy silné sneženie prácu ešte viac sťažovalo. Napriek tomu boli moji technici nadšení, že sa môžu zúčastniť takéhoto megaprojektu.
Základ projektu
Zákazník nám poslal dokument so špecifikáciami, v ktorom načrtol všeobecné požiadavky.
interpretácia
2 nožnicové zdvíhacie stoly, každý s nosnosťou 10 000 kg a plošinou s rozmermi 9 x 5 metrov.
Továreň a stavenisko
Plne zmontované a otestované – potom rozobraté, naložené, zmontované a uvedené do prevádzky.
Podrobnosti o zdvíhacom stole na nakladanie lanovky
Základ plánovania a návrhu projektu
Začiatok projektu bol rovnaký ako pri všetkých predchádzajúcich projektoch zdvíhacích stolov. Zákazník nám poslal svoje špecifikácie s hrubými požiadavkami.
2 nožnicové zdvíhacie stoly, každý s nosnosťou 10 000 kg a plošinou s rozmermi 9 x 5 metrov.
Po prvých telefonátoch sme sa rozhodli ponúknuť, vyvinúť a realizovať tento projekt.

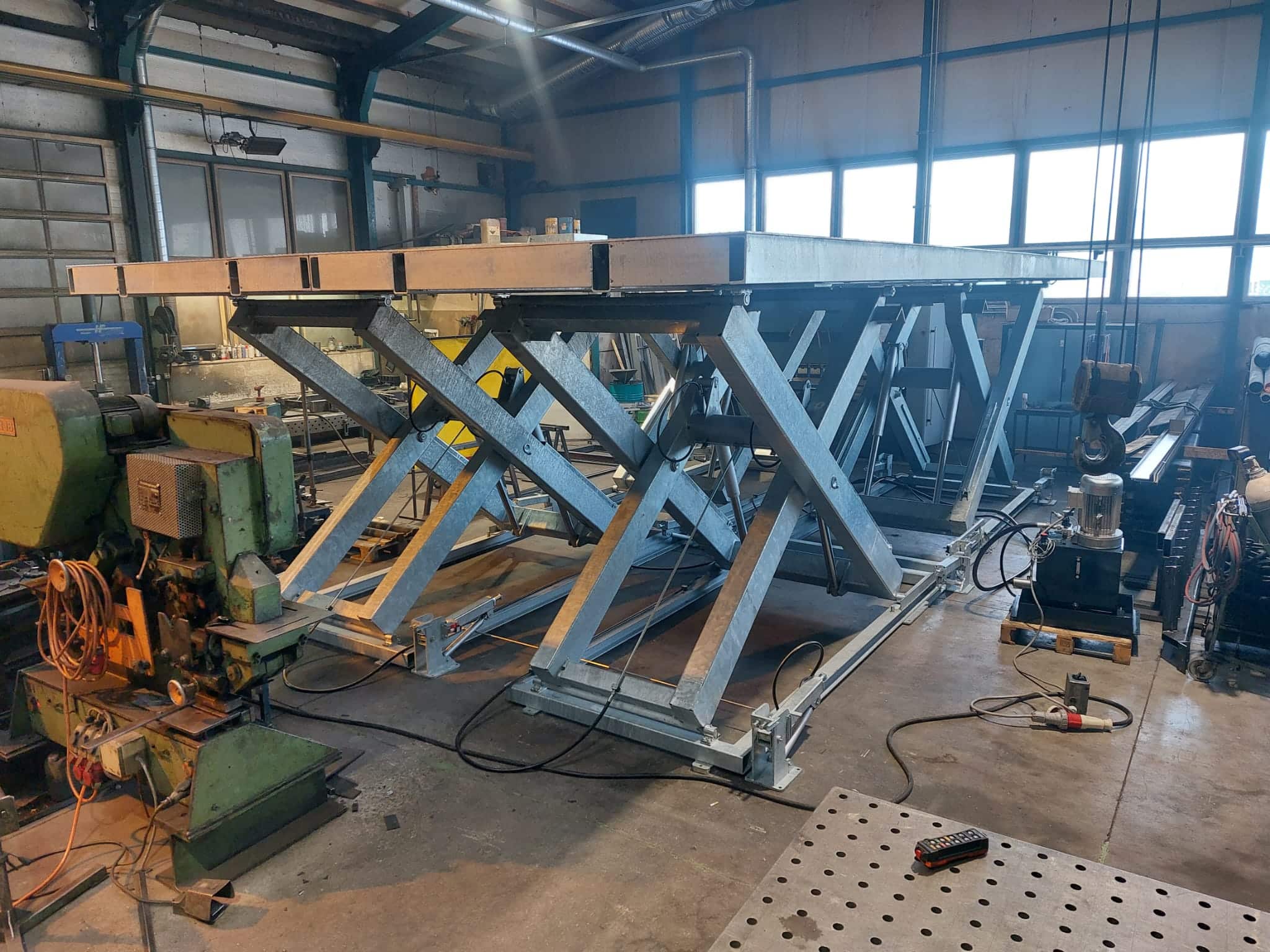

Zdvíhací stôl XXL bol pred dodaním testovaný vo výrobnom závode
Ako pri každom dodanom nožnicovom zdvíhacom stole sa vo výrobe vykonal komplexný test.
Pri prispôsobených návrhoch je obzvlášť dôležité, aby všetky funkcie fungovali bezchybne. Zdvíhacie stoly boli kompletne zmontované a otestované. Potom boli rozložené späť na 4 malé základné prvky a naložené na nákladné vozidlo.
- Spoľahlivosť procesu: Všetky funkcie sú pred dodaním testované.
- Prenosné: Rozdelenie na základné prvky logistiky.
Montáž, uvedenie do prevádzky, zaškolenie a odovzdanie zdvíhacieho stola pre lanovku
Najprv sa do pripravenej výkopovej jamy zdvihli 4 jednotlivé zdvíhacie stoly a navzájom sa spojili. Medzery na obrázku sa uzavreli až po uvedení do prevádzky, aby mali technici neobmedzený prístup ku všetkým častiam.
Na okraji plošiny na strane údolia bolo nainštalované aj zdvíhacie zábradlie, ktoré sa vysúva alebo zasúva v závislosti od polohy zdvíhania.

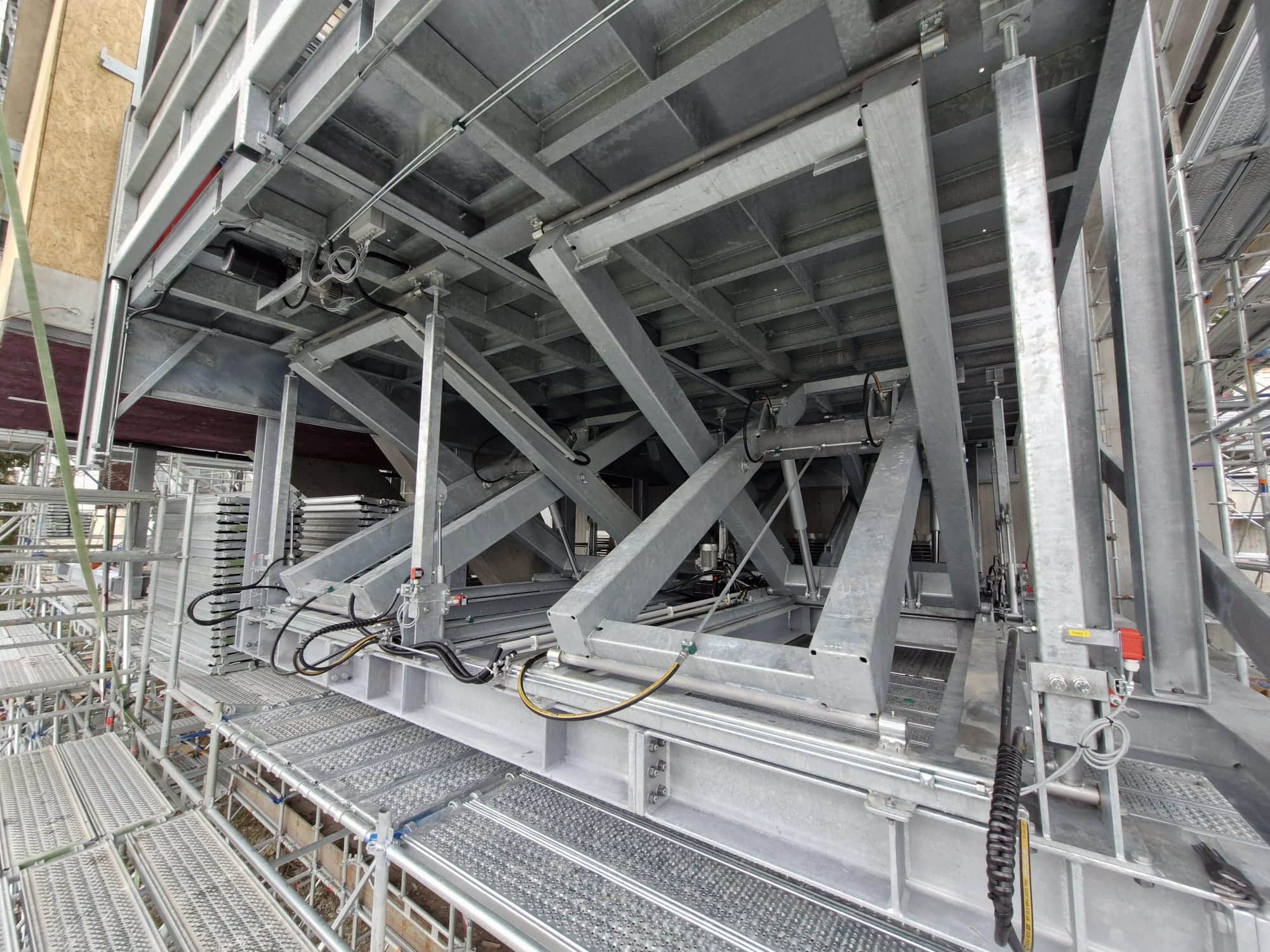

Pod plošinou sú nainštalované pevné otočné podpery. Tieto mechanické podpery zabezpečujú stabilný pohyb zdvíhacieho stola v hornej polohe. Podpery stoja a plošina sa opiera o podpery. (pozri obrázok nižšie)
Štyri nožnice synchronizovane zdvíhajú plošinu nahor
Pod zdvíhací stôl boli nainštalované štyri nožnicové balíky s vlastnými valcami. Hoci sú štyri plošiny priskrutkované, pri nerovnomernom rozložení bremena by sa nezdvíhali presne v rovnakom čase.
Z tohto dôvodu sme nainštalovali hydraulický rozdeľovač viacnásobného prietoku. Ten zabezpečuje rovnomerné zdvíhanie, aj keď sú jednotlivé plošiny nerovnomerne zaťažené.
- Synchrónne: Rovnomerný zdvih aj napriek nerovnomernému zaťaženiu.
- Robustný: Otočné podpery pre stabilnú hornú polohu.
Stručný prehľad: Kľúčové údaje a dizajn
Najdôležitejšie body z popisu projektu – stručné pre rýchlu orientáciu:
- Základ projektu: Ako východiskový bod slúži špecifikačný dokument s hrubými požiadavkami.
- Výklad: 2 nožnicové zdvíhacie stoly, každý s nosnosťou 10 000 kg a plošinou s rozmermi 9 x 5 metrov.
- Továrenský test: Plne zmontované a otestované; potom rozobraté na 4 základné prvky a naložené.
- Montáž: Zdvihnite do výkopu, spojte prvky; medzery utesnite až po uvedení do prevádzky.
- Bezpečnosť/Manipulácia: Zdvíhacie zábradlia a masívne otočné podpery pre stabilnú hornú polohu.
- Zdvíhacia technológia: 4 sady nožníc s vlastnými valcami; viacero objemových deličov pre rovnomerné zdvíhanie.
