Stĺpový výťah s mrežovým hriadeľom
Náš český priemyselný zákazník sa na nás obrátil s výzvou bezpečne prepraviť svoj tovar na vyššie poschodie. Doteraz prevážal palety a váhy hore pomocou vysokozdvižného vozíka, čo však bolo pri bezpečnostnej kontrole zakázané.
Problém spočíval v tom, že v spodnej podpere nebolo možné vytvoriť hlbokú jamu, preto sme sa uchýlili k hydraulickému stĺpovému výťahu. Ten si vyžaduje len plytkú jamu s hrúbkou 100 mm a žiadny podval.
Zvolená veľkosť plošiny bola 2500 x 1500 mm. Požadovaná nosnosť bola pôvodne 1000 kg, ale potom sme sa spoločne rozhodli pre 1500 kg, t. j. s dostatočnou bezpečnosťou. Rozdiel v úrovni je pôsobivých 5 metrov.
Zákazník chcel kompletné riešenie od jedného dodávateľa. Preto sme dodali stĺpový výťah a potrebnú hrazdovú šachtu a vykonali sme aj inštaláciu a zaškolenie. Vyškolili sme miestnu spoločnosť, ktorá vykonáva priebežnú údržbu, aby zákazník nemusel zakaždým platiť za cestu.
Podrobnosti o stĺpovom výťahu medzi 2 poschodiami
Spustenie montáže stĺpového výťahu
Po získaní súhlasu od zákazníka sme vyrobili stĺpový výťah a poslali ho zákazníkovi. Vyloženie a prepravu na miesto inštalácie vykonal zákazník. Zvyšok montáže vykonali naši technici.

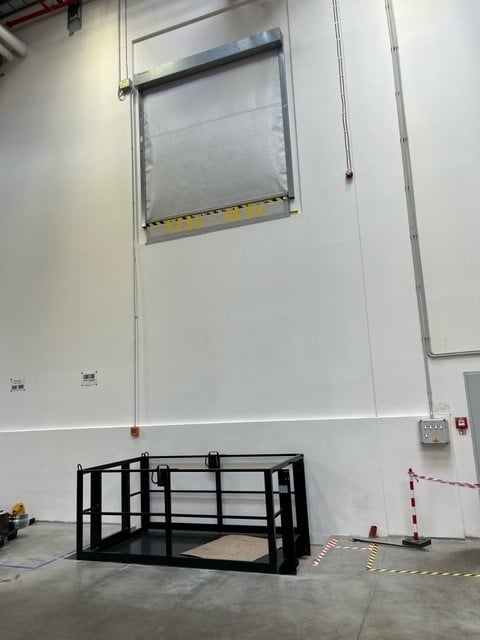

Najprv sme umiestnili plošinu na miesto, kde sa bude neskôr používať. Potom sa namontovalo zábradlie a dvoje dverí. Kabeláž a inštalácia kontaktov dverí sa dokončí až po hrubej montáži.

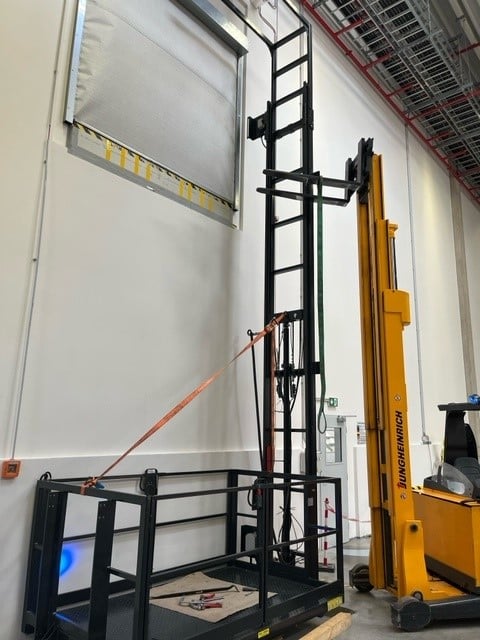

Montáž prvého piliera
Po umiestnení plošiny je potrebné namontovať dva stĺpy. Na tento účel sa stĺpy umiestnia do vhodnej polohy pomocou vhodného zdvíhacieho zariadenia, ktoré musí zabezpečiť zákazník.
Potom sa tam vyrovná a pripojí k plošine. To isté sa potom vykoná na druhej strane. Aby sa zabezpečila stabilita oboch stĺpov, sú v hornej časti spojené priečnymi nosníkmi.
Systém má modulárnu konštrukciu, takže inštaláciu môže vykonať aj jedna vyškolená osoba. Z časových a bezpečnostných dôvodov však inštaláciu vykonávame vždy v dvojčlennom tíme.

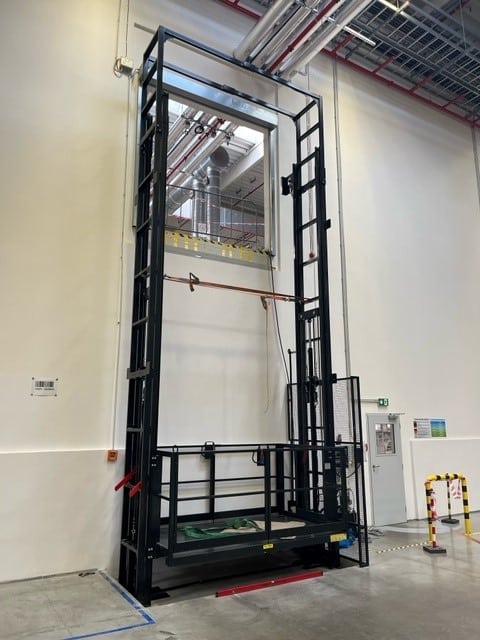

Montáž samonosnej mrežovej šachty s bránami
Po zmontovaní, vyrovnaní a priskrutkovaní oboch stĺpov k plošine môžete začať montovať hriadeľ mriežky. Na jednej strane fotografie sme už umiestnili prvý mriežkový prvok.
Celá šachta je postavená postupne a priskrutkovaná k stožiarom a stene. Na nakladacích miestach sú samozrejme nainštalované brány, aby sa tovar mohol počas neskoršej prevádzky ľahko presúvať medzi oboma poschodiami.
Hoci je šachtové lešenie samonosné, stále ho pripevňujeme k nosnej stene zákazníka. Stena zákazníka tvorí výklenok vo výške približne 1500 mm. Ten sme v hornej časti podesty vyrovnali pevným dverným prahom. Aby sme zabránili vzniku šmykových bodov, osadili sme tento prah odrazovou doskou.

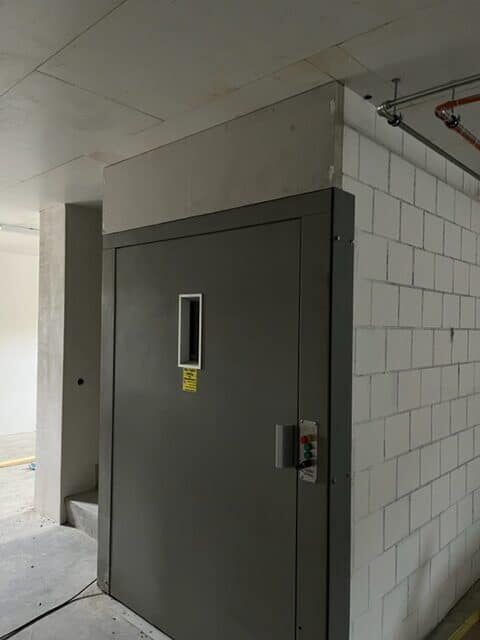

Zabezpečenie horného dorazu plechovými dverami
Zákazník si želal zatvorené dvere na hornom podlaží. Tým sa dosiahla lepšia tepelná a hluková izolácia medzi oboma priestormi. Alternatívne sme mohli nainštalovať automatické roletové dvere, ale zákazník tu chcel o niečo lacnejšie riešenie.
Tieto dvere sa dajú otvoriť len vtedy, keď plošina dosiahne hornú polohu. Podobne sa stĺpový výťah pohne len vtedy, keď sú tieto dvere riadne zatvorené. Toto kontroluje nami dodaný a nainštalovaný riadiaci systém.
