Nákladný výťah bez šachty nad 3 podlažia
V rámci tohto projektu sa na nás obrátil známy architekt so špeciálnou výzvou. Jeho zákazník, významný dodávateľ elektronických komponentov, chcel prepojiť svoje tri poschodia nákladným výťahom. V zásade to znie ako jednoduchá úloha.
Výzvou bolo, že prvý prielom už bol dosiahnutý a že na najnižšej úrovni – v suteréne – bolo možné vykopať iba jamu s maximálnou hĺbkou 130 mm. Toto obmedzenie si vyžiadalo riešenie s Zdvíhací stôl alebo konvenčný nákladný výťah. Okrem toho bolo povinné prepravovať dve palety súčasne, čo sa zdalo byť sotva uskutočniteľné kvôli existujúcemu – takmer príliš úzkemu – otvoru.
Máme svoje hydraulický stĺpový výťah presne na existujúci otvor. Časti rámu šachty sme umiestnili mimo šachty, aby sme získali šírku plošiny. Vďaka špeciálnej konštrukcii sme tiež mohli prispôsobiť výšku konštrukcie tak, aby bola existujúca hĺbka šachty dostatočná. Tu sme mohli zákazníkovi pomôcť ušetriť vysoké náklady na konštrukčné opatrenia.
Podrobnosti o nákladnom výťahu bez šachty
Dodávka zo stĺpového výťahu
Naša stránka Zdvihák stĺpcov sa dodávajú zákazníkovi zmontované v závislosti od veľkosti a priestorových požiadaviek, aby sa dali rýchlejšie nainštalovať.
Vykladanie zvyčajne vykonáva zákazník. Pri tomto projekte však musel zasiahnuť náš montážnik a vyložiť nákladné vozidlo. Po vyložení sa diely odvezú priamo na miesto inštalácie a zdvihnú sa do šachty.
Najnižšia zarážka hydraulického nákladného výťahu
Na spodnej plošine v suteréne bola vytvorená 130 mm hlboká betónová jama, aby pri nakladaní plošiny nebol žiadny schod. Plošina stĺpového výťahu sa ponára do tejto jamy a je v jednej rovine s podlahou.
Na troch stranách je zdvíhacia plocha Tovarový výťah zaistené pevným pletivom alebo plechovým hriadeľom. Na jednej strane sú dvojité dvere, ktoré sú chránené pozitívnym kontaktom.
Dvere od Zdvihák stĺpcov v suteréne sa dá otvoriť len vtedy, ak je plošina správne umiestnená.
Na zadnej strane obrázka vidíte nádrž na olej a riadiacu jednotku systému. Tie zvyčajne inštalujeme na najnižšiu úroveň, pretože si to vyžaduje najmenšiu dĺžku hadíc a káblov.
Okrem toho nie je potrebné ukladať káble do káblových kanálov a výsledkom je atraktívnejší vzhľad.
Stredový doraz stĺpového výťahu bez jamy
Naša súvislá šachtová konštrukcia tiež poskytuje ochranu proti pádu z troch strán na druhej zastávke – na strednej úrovni. Zabraňuje tiež prístupu do nebezpečnej zóny. Veľkosť ôk šachty sa vyrába podľa platných noriem.
Táto zarážka má tiež dvere vybavené núteným kontaktom. Ten je však umiestnený na opačnej strane. Stránka Tovarový výťah bez šachty je preto priechodný nakladač.
Medzera medzi naším šachtovým lešením a podlahou je zákazníkom uzatvorená spojovacou doskou. Tým sa zabráni pádu čohokoľvek.

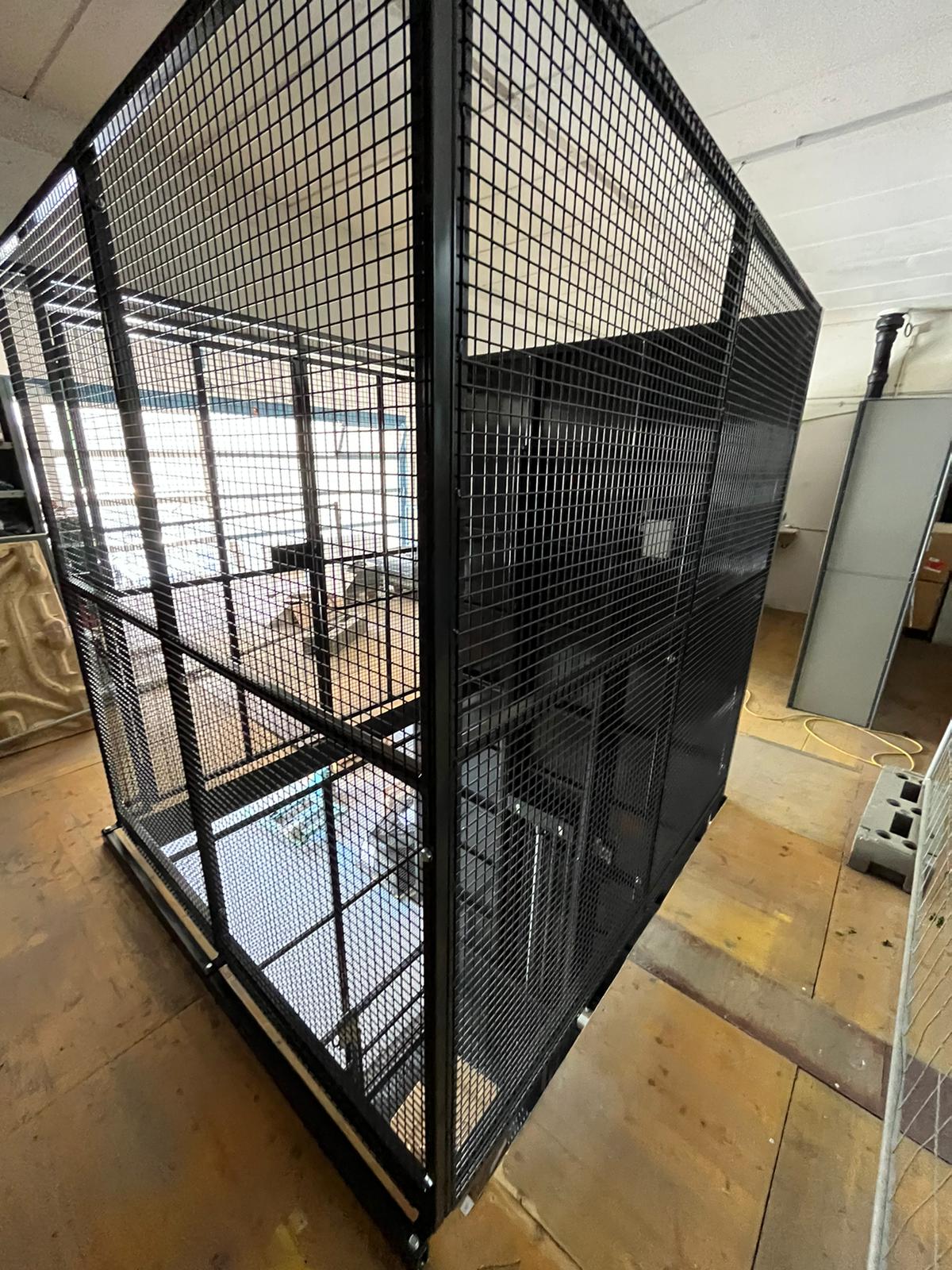

Horná plošina nákladného výťahu so šachtovým lešením
Rovnako ako na ostatných dvoch podlažiach, aj na treťom poschodí, na najvyššej podeste, bolo nainštalované trojstranné šachtové lešenie. Strana, na ktorej sa nachádza zdvíhací stĺp, bola skonštruovaná s celoplošným plechom. To poskytuje dodatočnú bezpečnosť pre človeka a stroj.
Ovládacie tlačidlo je umiestnené na strane vedľa dverí. Pomocou neho možno systém poslať na jedno z poschodí. Stránka Tovarový výťah bez šachty sa však vypne len vtedy, keď sú všetky dvere riadne zatvorené. Toto kontroluje nami dodaná a nainštalovaná riadiaca jednotka.
Jednotlivé dvere sa dajú núdzovo odomknúť na účely údržby. Túto činnosť však môže vykonávať len kvalifikovaný a vyškolený personál.
Školenie vykonávame vždy bezprostredne po inštalácii alebo počas údržby.
