Nakladací zdvíhací stôl s montážou

Zdvíhací stôl so špeciálnym žeriavom
Hydraulický nakladací stôl sa zdvíha do budovy pomocou špeciálneho zdviháka.

Pre veľkého nemeckého maloobchodného predajcu potravín sme museli vyvinúť Pevný a robustný nakladací stôl doručiť a na mieste zostaviť. Po inštalácii sme vykonali školenie a autorizovaný stavebný inžinier vykonal preberací test.

Stránka Nakladací zdvíhací stôl má nosnosť 4000 kg rovnomerne rozloženú na celú plošinu. Veľkosť plošiny bola stanovená na 3150 x 1550 mm. Rozdiel úrovní je 800 mm. Na zabezpečenie hornej plošiny bola nainštalovaná brána.
Rozhodli sme sa pre náter na vnútorné použitie. Vo vonkajšom prostredí sme použili pozinkované nakladacie stoly.

Vďaka našim vlastným technikom a servisnej sieti v celom Rakúsku môžeme Zostavy zdvíhacích stolov kdekoľvek. Zdvíhacie zariadenie si môže zabezpečiť zákazník alebo my. Pripojenie napájania však musí vždy vykonať elektrikár na mieste.

Postup montáže nakladacieho zdvíhacieho stola

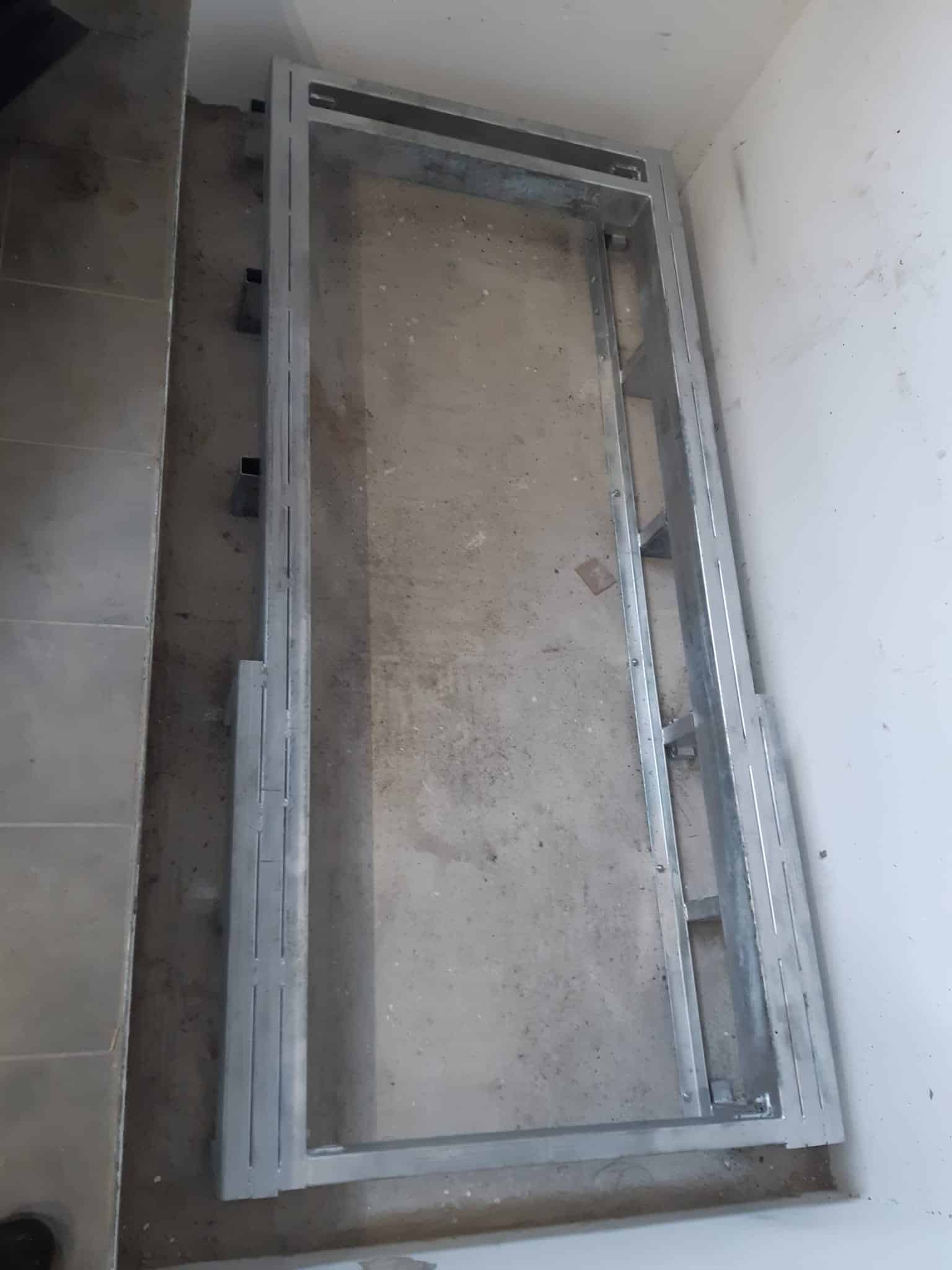

Rám pre nakladací zdvíhací stôl

Základný rám pre jamu

V tomto projekte stavebná firma vybetónovala šachtu o 300 mm hlbšie. Aby sme zabezpečili, že nakladací stôl výťahu sa dostane aj na hornú úroveň, vyrobili sme pevný samonosný základový rám. Ten sme zdvihli do jamy a upevnili.

Keď sa Nakladací zdvíhací stôl by sme mali o 300 mm väčší účinný zdvih, mali by sme Zdvíhací stôl na betónovú podlahu, nosné skrutky sa vysunú do skutočnej konštrukčnej výšky a horná úroveň sa nastaví pomocou koncového spínača zdvíhania.
Tento model však nemal 300 mm rezervu.

Výzvou bolo, že naši technici už boli na stavbe v Linzi a rám musel cez noc vyrobiť miestny kovovýrobca.

Zdvíhanie z nakladacieho stola

Stránka Zdvíhanie zo zdvíhacieho stola sa zvyčajne vykonáva priamo pomocou žeriavového vozidla, vysokozdvižného vozíka alebo stavebného žeriavu. Z času na čas sa však vyskytnú osobitné problémy vyplývajúce z postupu stavebných prác alebo stavebných podmienok.

Inštalácia tu bola veľmi náročná, pretože z vonkajšej strany bola betónová rampa s približne 3 metre dlhou plošinou. Za ňou sa nachádzala masívna Nakladací zdvíhací stôl, s vlastnou hmotnosťou 2500 kg sa dá zdvihnúť do ešte hlbšej jamy.
Okrem toho bola svetlá výška brány veľmi nízka a klasický nákladný automobil s nakladacím žeriavom by sa cez ňu nedostal.

Preto sme sa rozhodli použiť teleskopický manipulátor. Ten dokázal zdvihnúť nakladací stôl do budovy najprv úzkou stranou. Vo vnútri sme museli ísť za jamu, aby sme zdvihli Zdvíhací stôl visí na žeriave.



s

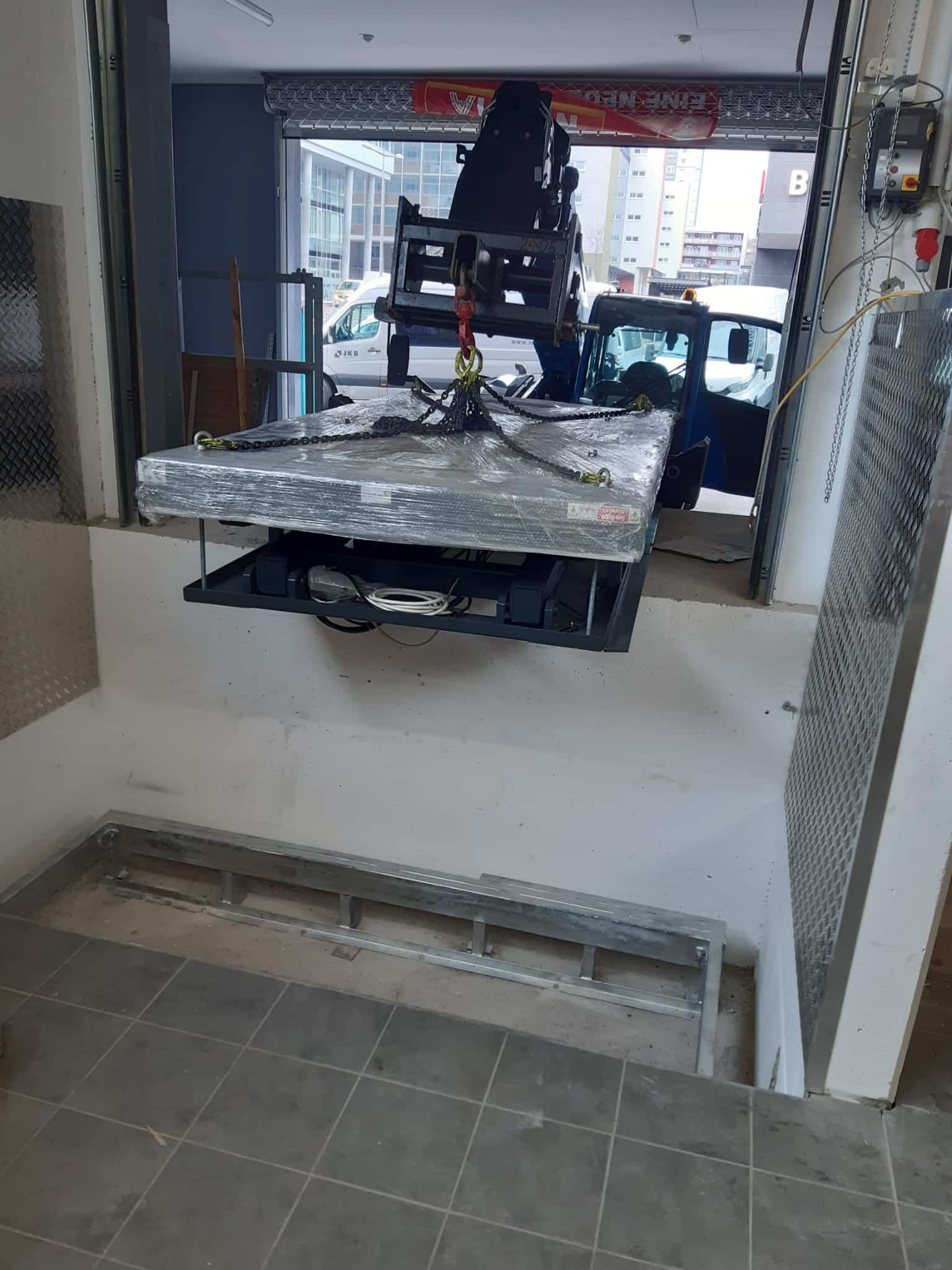

Zdvíhanie nakladacieho stola pomocou Manitu

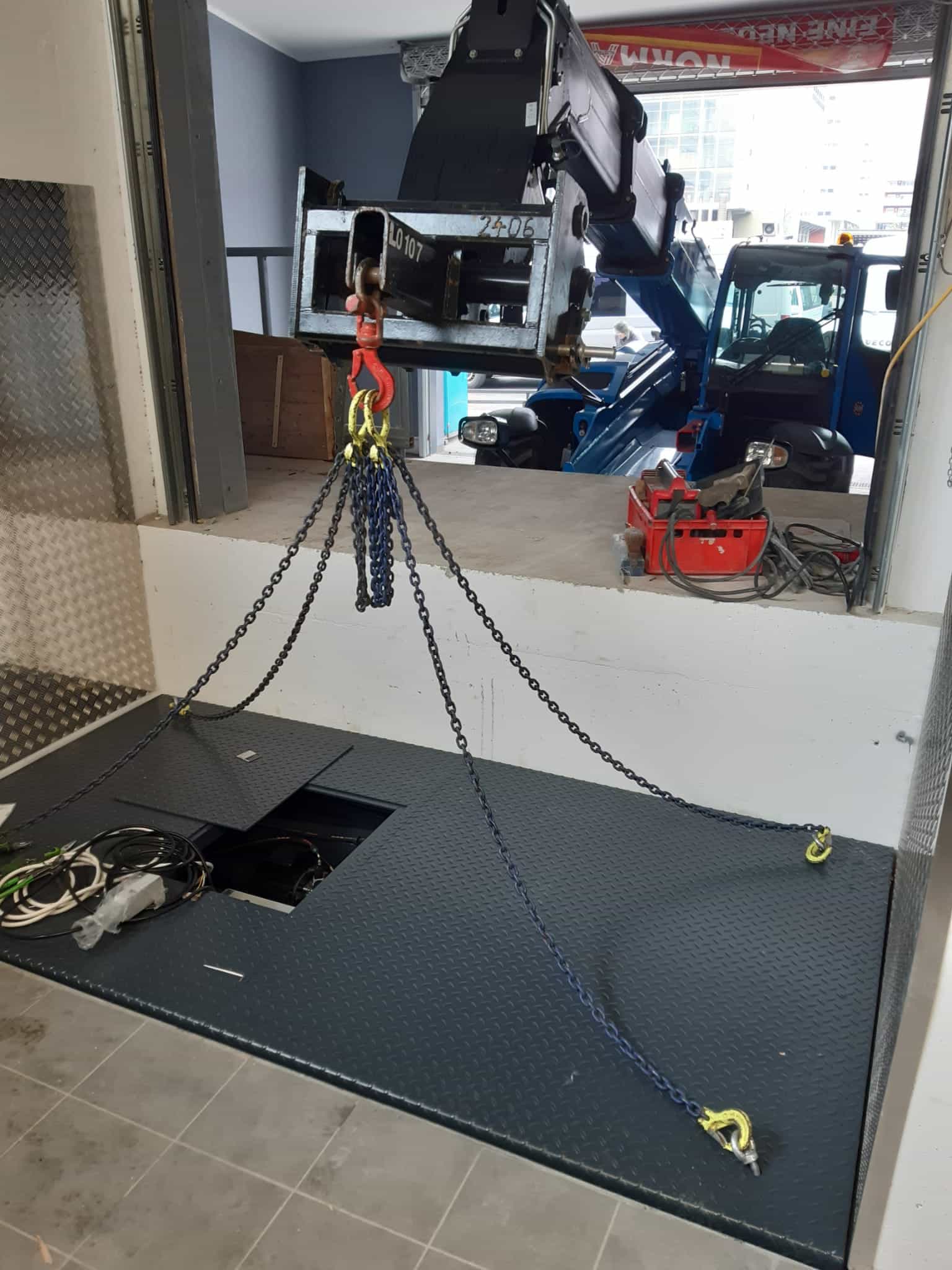

Umiestnite nakladací stôl so zdvíhacími okami do jamy

Nakladací zdvíhací stôl so zdvíhacími okami

Naša stránka stabilné nakladacie zdvíhacie stoly sú vždy vybavené zdvíhacími očami. Tieto oká sa zasunú cez plošinu a priskrutkujú do základného rámu. Slúžia ako bezpečnostné zariadenie pri preprave aj ako pomôcka pri zdvíhaní.

Reťaz zo špeciálneho zdvíhacieho zariadenia sa zavesí do 4 očiek a Zdvíhací stôl na základnom ráme a vloží sa do jamy. Počas tohto procesu sa zdvíhací stôl veľmi presne vyrovná, aby sa neskôr nemusel s veľkou námahou presúvať.

V ďalšom kroku sa odstránia oká, otvorí sa poklop na údržbu a zdvíhací stôl sa provizórne pripojí tak, aby sa dal posúvať nahor.

Ak nie je k dispozícii poklop na údržbu, plošinu možno vytiahnuť mechanicky - bez elektrickej energie - pomocou zdvíhacieho zariadenia a umiestniť ju na podpery na údržbu. Keď je plošina v hornej polohe, môžete vliezť pod plošinu a vykonať dočasné pripojenie.







Uvedenie do prevádzky z nakladacieho stola

Hneď ako Zdvíhací stôl v jame je umiestnený, môžete začať s uvedením do prevádzky.
Najprv sa zdvíhací stôl presne vyrovná a pripevní k podlahe alebo základnému rámu. Potom elektrikár vytvorí elektrické pripojenie a uzemnenie.

V ďalšom kroku sa ovládací prvok zafixuje v požadovanej polohe. Na tento účel sa vopred vybetónovali prázdne rúrky. Koncový spínač zdvíhania sa nastaví na hornú úroveň a na prednú časť sa priskrutkuje ochranná roleta z PVC.

A Nakladací zdvíhací stôl v kompletnej zostave a môže sa odovzdať zákazníkovi.
Montáž nakladacieho zdvíhacieho stola s roletou
