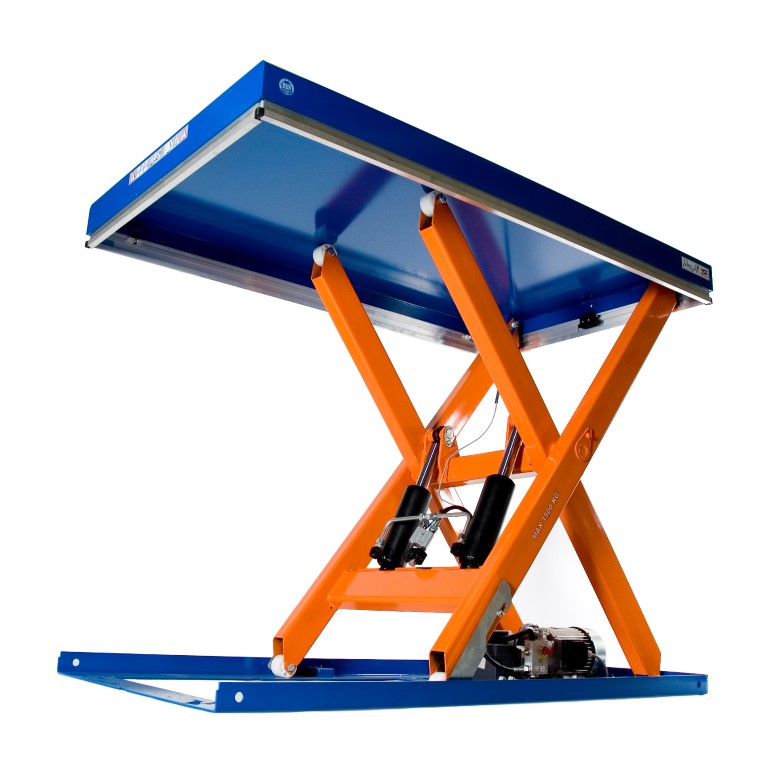

Hydraulický jednoduchý nožnicový zdvíhací stôl
Nožnicové zdvíhacie stoly s jedným nožnicami
„S týmto nožnicovým zdvíhacím stolom môžete ľahko zdvíhať europalety s hmotnosťou až 2000 kg!“
Najčastejšie používané zdvíhacie stoly sú jednoduché, ale výkonné a všestranné Jednoduché nožnicové zdvíhacie stoly. Tieto zdvíhacie stoly sú k dispozícii v mnohých rôznych vyhotoveniach, ktoré sú rovnako robustné, stabilné a ergonomicky navrhnuté. Zdvíhacie stoly sa často používajú ako pomôcka na manipuláciu s materiálom priamo v priemyselnej hale alebo ako vonkajšia nakladacia plošina na nakladacej rampe. Používajú sa aj ako zdvíhacia pomôcka vedľa stroja alebo v sklade na ergonomické nakladanie a vykladanie paliet.
Mnoho rôznych verzií a modelov v štandardnom segmente s nosnosťou od 500 do 20 000 kg ponúka správne riešenie pre každú požiadavku. Zdvíhací stôl. Veľký počet používateľov nájdeme nielen v priemysle, ale aj v distribučných centrách, obchodoch a rôznych servisných zariadeniach.
Pri jednoduchých nožnicových zdvíhacích stoloch sa musí vždy posudzovať dosiahnuteľná výška zdvihu vo vzťahu k dĺžke plošiny. Čím dlhšia je plošina, tým vyššie môžete s týmto typom zdvíhacieho stola zdvíhať. Výška závisí od konštrukcie a typu nožníc. Ploché nožnicové zdvíhacie stoly začínajú na celkovej výške 80 mm, pre nakladacie zdvíhacie stoly sa pohybujú do 500 mm a končia až na 1 200 mm pre pevné zdvíhacie stoly pre veľké zaťaženie.
Klasický zdvíhací stôl Euro
Na týchto hydraulické zdvíhacie stoly na palety Euro palety alebo sieťové boxy sa umiestnia vedľa pracovného stola alebo stroja pomocou nožníc. Pracovník môže zdvihnúť a odložiť obrobky v ergonomickej pracovnej výške. To na jednej strane uľahčuje prácu, šetrí peniaze a na druhej strane zabraňuje práceneschopnosti z dôvodu bolesti chrbta.
Tieto stránky Zdvíhacie stoly na palety Väčšina z nich má rozmery plošiny 1300 x 800 mm pre klasické europalety alebo voliteľne 1300 x 1000 mm pre jednosmerné palety. Najčastejšie používaná nosnosť je 1000 kg, ale v štandardnom sortimente sú k dispozícii aj 2000 kg alebo 3000 kg.
Špeciálne zariadenia sú vítané aj pre takéto jednoduché aplikácie. Štandardným ovládaním je ručný spínač na 3 m dlhom kábli. Tento nožnicový zdvíhací stôl môžeme vybaviť aj nožným spínačom, aby ste mali pri práci vždy voľné ruky.
Celoplošný bezpečnostný pás pod plošinou zabraňuje rozdrvenie osoby alebo inej prekážky pri spúšťaní plošiny. Ako dodatočnú ochranu možno namontovať PVC rolety alebo vlnovce. Dodatočná ochrana proti podbehnutiu chráni nožnice a hydrauliku zdvíhacieho stola aj pred znečistením.
Samozrejme, ak chcete paletu nakladať z viacerých strán, môžete si nastaviť aj otočný stôl.
Zaujímavosti zo sveta zdvíhacích stolov

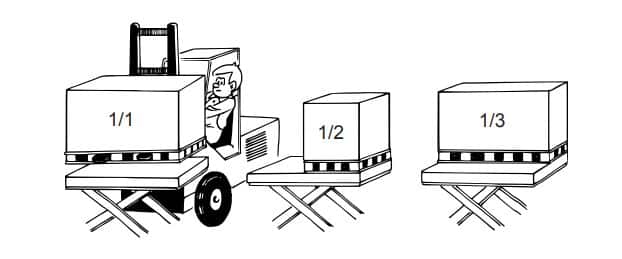

Rozloženie menovitého zaťaženia
Uvedené menovité zaťaženie sa vzťahuje na zaťaženie, ktoré je rovnomerne rozložené po celom povrchu plošiny.
V súlade s normou EN 1570-1, Bezpečnostné požiadavky na zdvíhacie stoly, sú základné požiadavky uvedené na nasledujúcom obrázku.
Využitie plochy plošiny
-100% menovitého zaťaženia rozloženého na celú plochu plošiny
-alebo 50% menovitého zaťaženia rozloženého na polovicu dĺžky plošiny
-alebo 33% menovitého zaťaženia rozloženého na polovicu šírky plošiny
Intenzita mŕtvice
T-stoly: 10 zdvihov/hodinu v 2 zmenách alebo 10 000 zdvihov/rok, potom verzia HD
TUL/TCL: 5-6 zdvihov/hodinu v 2 zmenách alebo 5 000 zdvihov/rok
TUB/TCB: 3-4 zdvihy/hodinu v 2 zmenách alebo 4 000 zdvihov/rok
Stoly C: 30 zdvihov/deň
Ploché tvarované zdvíhacie stoly a C-stoly nie sú systémové stoly! Intenzita sa vzťahuje na maximálne zaťaženie.

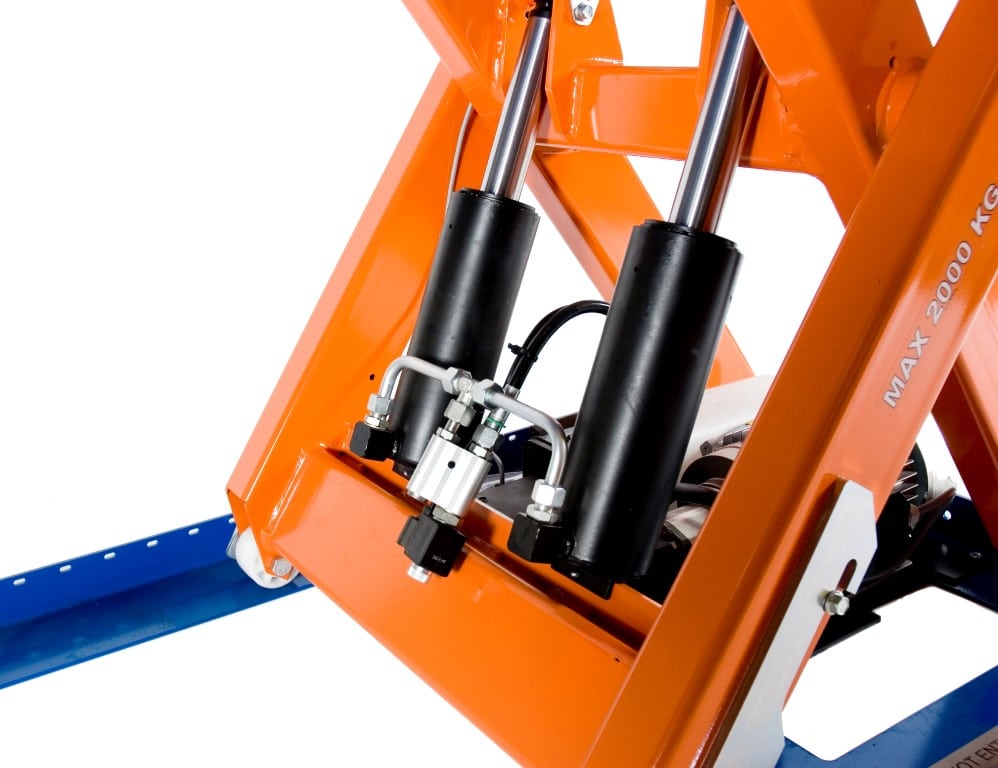

Nožnicový zdvíhací stôl s dvoma valcami
Jednoduché nožnicové zdvíhacie stoly sú vybavené vysokokvalitnými hydraulickými valcami. Motor prečerpáva olej do valcov, ktoré sa následne vysúvajú a tlačia nožnicový mechanizmus nahor.
Pri spúšťaní sa ventil otvára a spúšťa bez motora. Bezpečnostné zariadenie proti prasknutiu potrubia zabezpečuje bezpečnú prácu, aj keby došlo k poškodeniu hadice alebo iného komponentu.

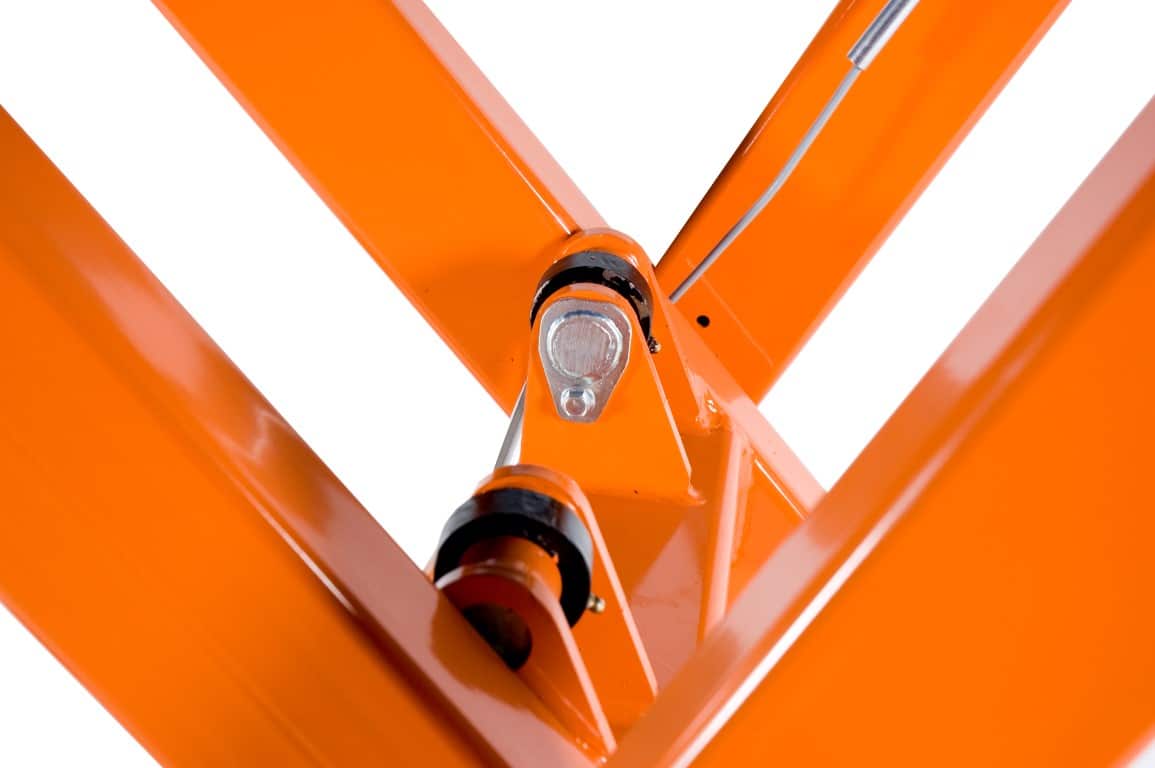

Nožnicové ložiská pre hydraulické zdvíhacie stoly
Tu si môžete pozrieť detail nožnicových ložísk našich jednoduchých nožnicových stolov. Tento typ ložiska sa používa vo väčšine našich hydraulických systémov a zabezpečuje hladký pohyb našich zdvíhacích stolov hore a dole.

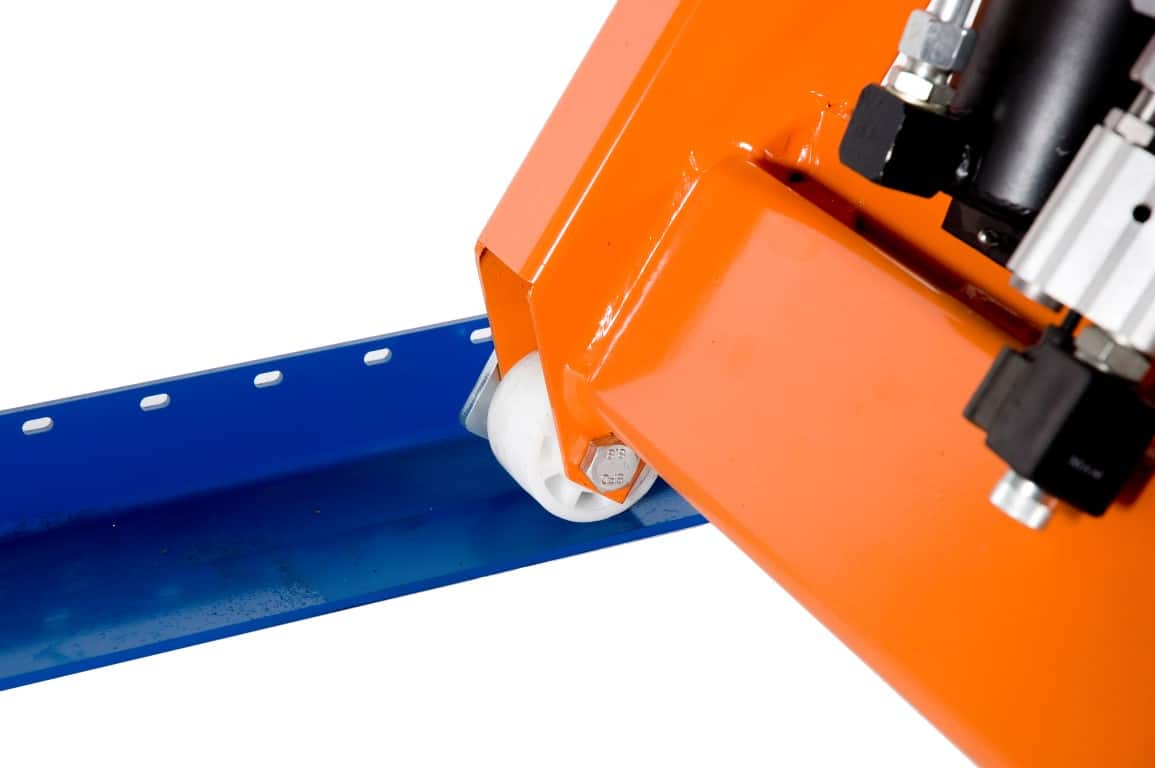

Valčeky na konci nožníc
Väčšina jednoduchých nožnicových zdvíhacích stolov je vybavená valčekmi na spodných aj horných nožniciach, aby boli počas zdvíhania a spúšťania jemne vedené.
V prípade vyššej záťaže alebo špeciálnych požiadaviek sú tieto kolieska vyrobené z pevnej ocele. Pre Štandardné zdvíhacie stoly používame vysokokvalitný plast.
Objednajte si zdvíhacie stoly teraz
V prípade akýchkoľvek otázok nás prosím kontaktujte. Tešíme sa na vaše otázky!
