Zdvíhací stôl so strieškou v garáži

Garáž s dvoma ľuďmi stojacimi pri ťažkom zdvíhacom stole.
Zdvíhací stôl s vysunutou strieškou
Náš rakúsky súkromný zákazník plánoval výstavbu nového domu a stál pred výzvou, ako dostať svoje autá do suterénu. Zdvíhací systém v šachte nebol z priestorových dôvodov možný, pretože parkovacie miesto v garáži malo zostať využiteľné.

Spoločne s klientom a architektom sme sa snažili Nožnicový zdvíhací stôl s namontovanou strechou sa používa. V spodnej polohe zdvíhania je tento výťah v jednej rovine s podlahou garáže, takže priestor zostáva k dispozícii na parkovanie.

Zdvíhací stôl má nosnosť 3000 kg a plošinu s rozmermi 5500 x 2400 mm. Rozdiel úrovní je 3600 mm. V tomto systéme nie je dovolené prepravovať cestujúcich. Ovláda sa len z hornej plošiny vo viditeľnej oblasti systému. Je potrebné zabezpečiť, aby sa počas zdvíhania na streche nenachádzali žiadne predmety ani osoby.

Podrobnosti o zdvíhacom stole v garáži

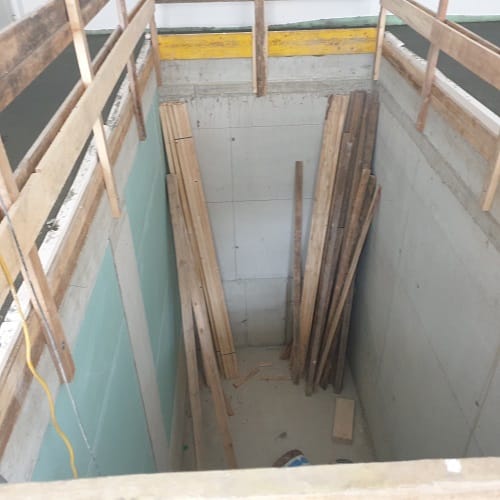

Šachtová šachta Zdvíhací stôl so strieškou

Hriadeľ podľa našich špecifikácií

V prípade objednávky vytvoríme nielen technický systém čerpajúci z Zdvíhací stôl so strechou, ale aj podrobný plán šachty pre stavebnú spoločnosť.

V tomto výkrese šachty nakreslíme nielen základné rozmery, ale aj potrebné prázdne potrubia. Uvádzame aj rozmery dverných otvorov.


Pri systémoch medzi dvoma podlažiami vždy inštalujeme aj blokovanie skrutiek. Rozmery vreciek na skrutky sú tiež uvedené na výkrese.

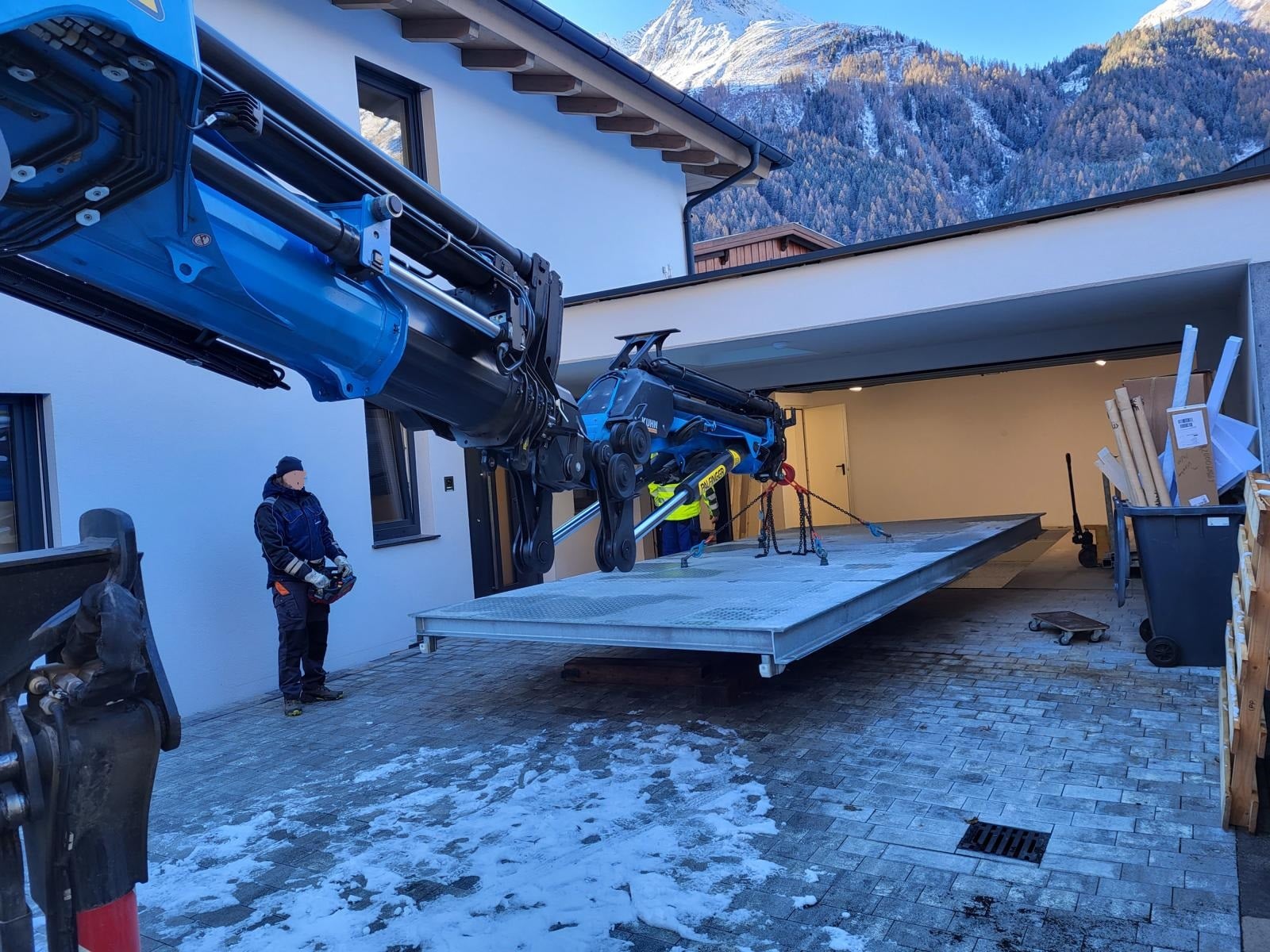

Montáž zdvíhacieho stola pomocou špeciálneho žeriavu

Zdvíhacie stoly často zdvíhame do šachtovej šachty v suteréne počas fázy hrubej stavby a uvádzame ich do prevádzky, keď je všetko pripravené. Často na to používame žeriav zákazníka alebo štandardný mobilný žeriav.

Pri tomto projekte bol dom už postavený, takže sme museli použiť špeciálny žeriav na jeho doručenie a zdvihnutie jednotlivých komponentov do garáže. Následne sme diely opäť spojili priamo v jame.

Na zdvihnutie lyžiarskeho vleku do domu sa používa ťažký zdvíhací stôl.

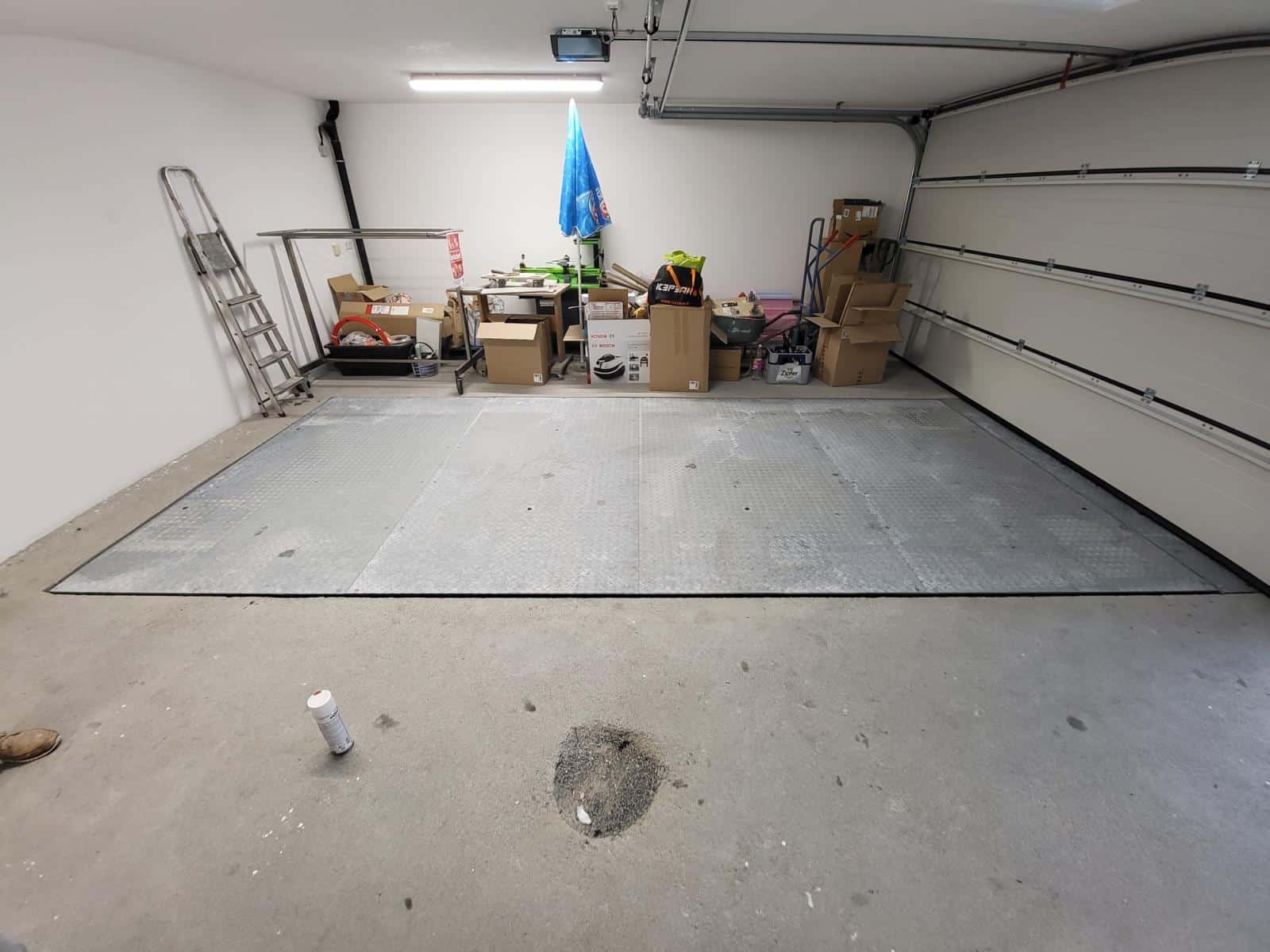

Zdvíhací stôl so spodnou polohou striešky

Bezplatné používanie garáže

Keď je hydraulický nožnicový zdvíhací stôl so strieškou v spodnej polohe zdvihu, strecha je v jednej rovine s podlahou garáže.

To znamená, že na tomto mieste môže byť zaparkované iné vozidlo alebo sa toto miesto môže použiť na iné účely.

Systém sa dá ovládať len z hornej polohy. Obsluha sa musí pred zdvíhaním uistiť, že je strecha voľná.

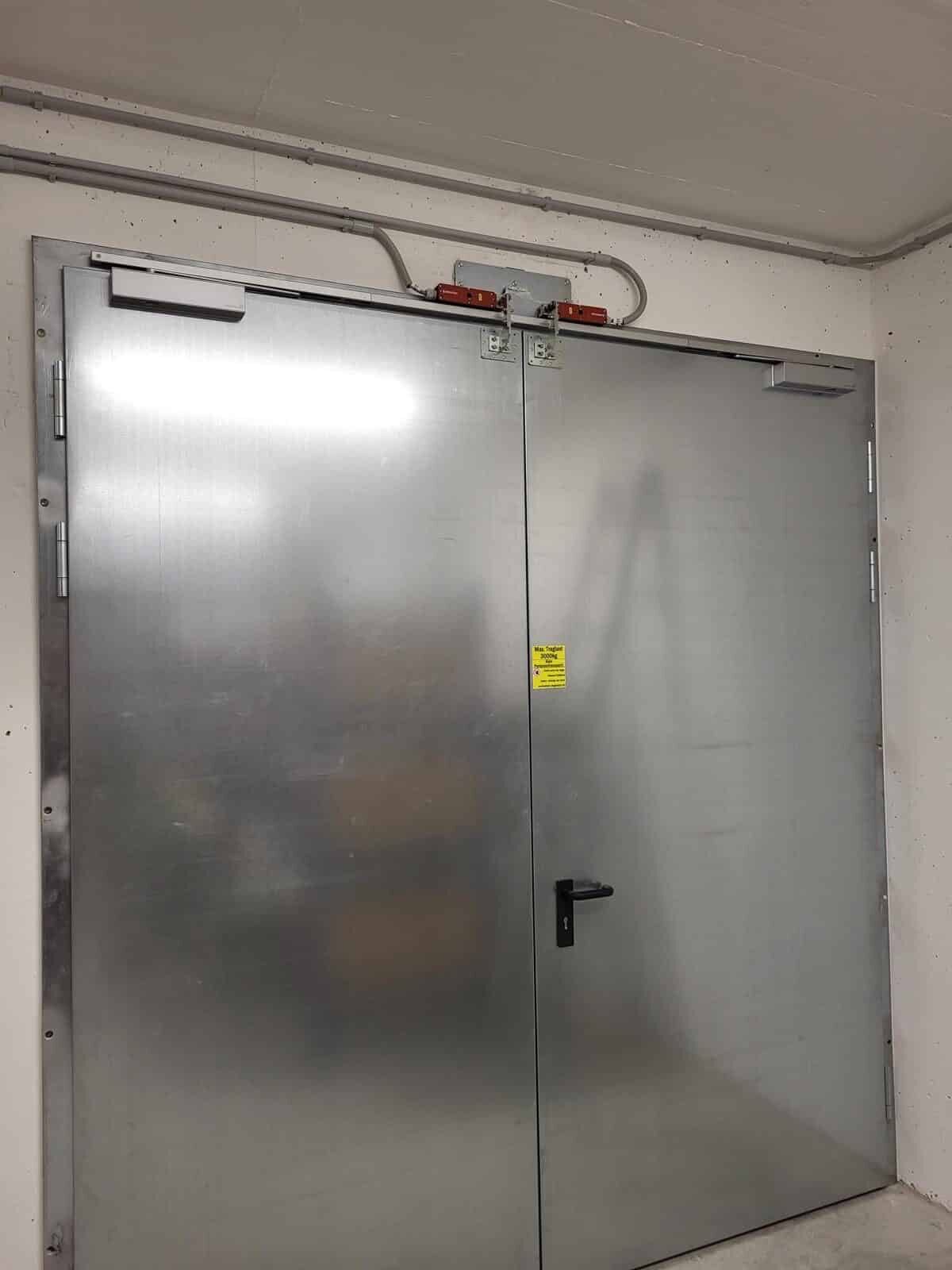

Ochrana spodnej zarážky

Zákazník vybudoval v suteréne z troch strán pevné betónové steny. Nakladanie a vykladanie sa uskutočňuje cez úzku stranu zdvíhacieho stola.

Túto stranu sme zabezpečili pevnými oceľovými dverami. Obe krídla dverí majú monitorovací kontakt. Ten zabezpečuje, že dvere sa dajú otvoriť len vtedy, keď je plošina v spodnej polohe. Naopak Azdvíhací stôl uto so strieškou Dvere zdvihnite až vtedy, keď sú riadne zatvorené.

Na hornej zastávke sme pripojili garážovú bránu zákazníka k nášmu riadiacemu systému. Zdvíhací stôl so strechou sa môže zdvíhať a spúšťať len vtedy, keď sú dvere zatvorené. To poskytuje dodatočnú bezpečnosť, aby do procesu zdvíhania nemohli zasahovať žiadne nepovolané osoby.

Kovové dvere v garáži, ku ktorým je pripevnený ťažký zdvíhací stôl.
