Nožnicový zdvíhací stôl s dvojitými nožnicami
Okrem klasických Jednoduché nožnicové zdvíhacie stoly a horizontálne dvojité nožnicové zdvíhacie stoly (dve nožnice vedľa seba pre dlhý tovar), existujú aj vertikálne nožnicové zdvíhacie stoly. Dvojité nožnicové zdvíhacie stoly.
Tieto sa používajú, keď je možné dosiahnuť väčšiu výšku zdvihu musí. Samozrejme, stále si môžete vybrať jednoduchý nožnicový zdvíhací stôl a zväčšiť dĺžku plošiny, aby ste mohli dosiahnuť zdvih, ale rozmery plošiny sú často vopred určené z priestorových dôvodov.
Dvojnožnicové zdvíhacie stoly však majú nevýhodu v tom, že ich celková výška – t. j. v zasunutom stave – je vyššia ako u... Štandardné zdvíhacie stoly, keďže dve nožnice sú umiestnené nad sebou pod plošinou. To znamená, že tovar musí byť na plošine umiestnený vo vyššej polohe. Zdvíhací stôl alebo vytvoriť hlbšiu jamu.
Najpredávanejší dvojitý nožnicový zdvíhací stôl je Zdvíhací stôl TLD 1000. Plošina s rozmermi 1300 x 800 mm má ideálnu veľkosť pre europaletu. Nosnosť je 1000 kg rozložených po celej plošine.
Celková výška dvojitého nožnicového zdvíhacieho stola

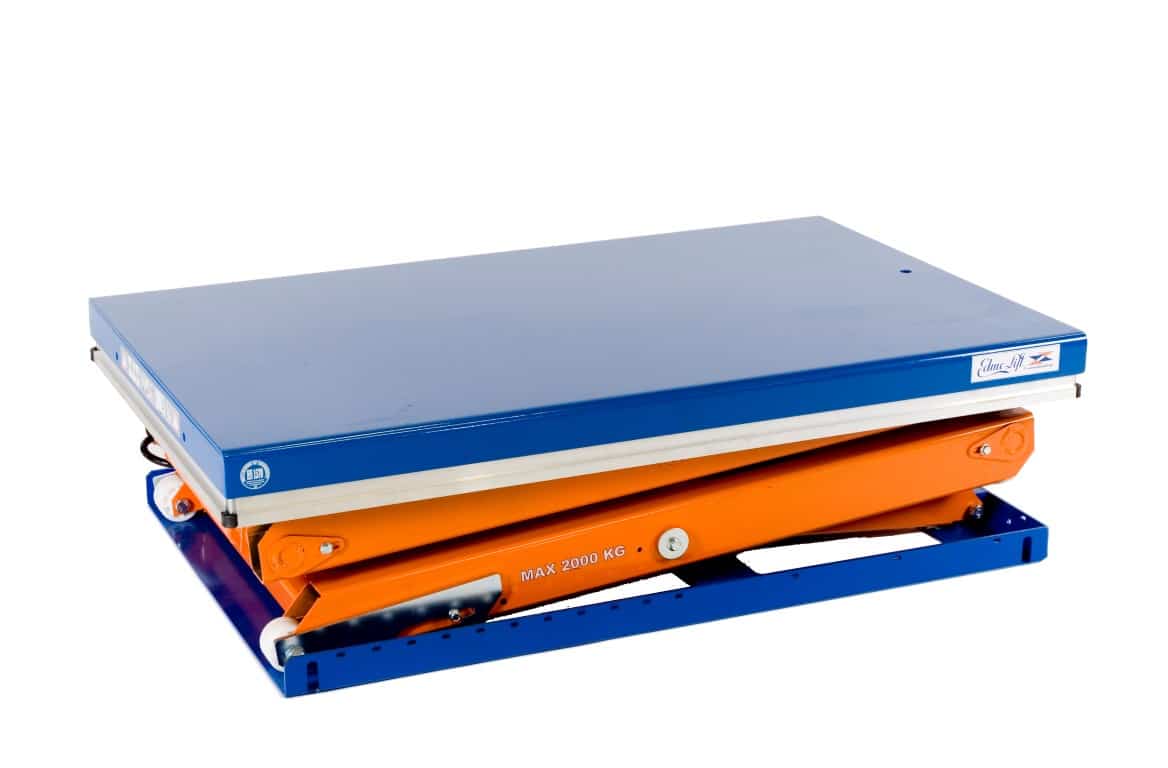

Tento obrázok zobrazuje našu Dvojitý nožnicový zdvíhací stôl TLD 2000 v najnižšej polohe zdvíhania. Zložená výška zdvíhacích stolov sa nazýva celková výška.
Keďže dve nožnice zdvíhacieho stola sú umiestnené nad sebou, je tu potrebná podstatne väčšia celková výška ako pri zdvíhacích stoloch len s jednou nožnicou.
Pozinkovaný dvojitý nožnicový stôl na vonkajšie použitie
Ak štandardné modely z predajne zdvíhacích stolov nestačia, siahneme po našich výrobkoch na mieru. My a naši partneri máme dlhoročné skúsenosti a poznáme platné normy!
V tomto projekte bolo úlohou prepraviť tovar s Zdvíhací stôl z výrobnej haly na úroveň ulice.
Stránka Dvojitý nožnicový zdvíhací stôl so špeciálnymi rozmermi bol pozinkovaný, aby dlho vydržal vonku. Na nástupišti bolo nainštalované zábradlie a brána s monitorovaným bezpečnostným kontaktom. Tie chránia tovar pred pádom. Smerom k budove bol nainštalovaný portál, ktorý slúži ako ochrana proti pádu, keď je zdvíhací stôl v spodnej polohe. Alternatívne mohli byť dvere integrované do systému ovládania zdvíhacieho stola, aby sa dali otvoriť len vtedy, keď je nožnicový zdvíhací stôl v hornej polohe. Zákazník si to však neželal.
Pod plošinou je na troch stranách namontovaná sieťová košeľa, ktorá slúži ako ochrana proti podbehnutiu.

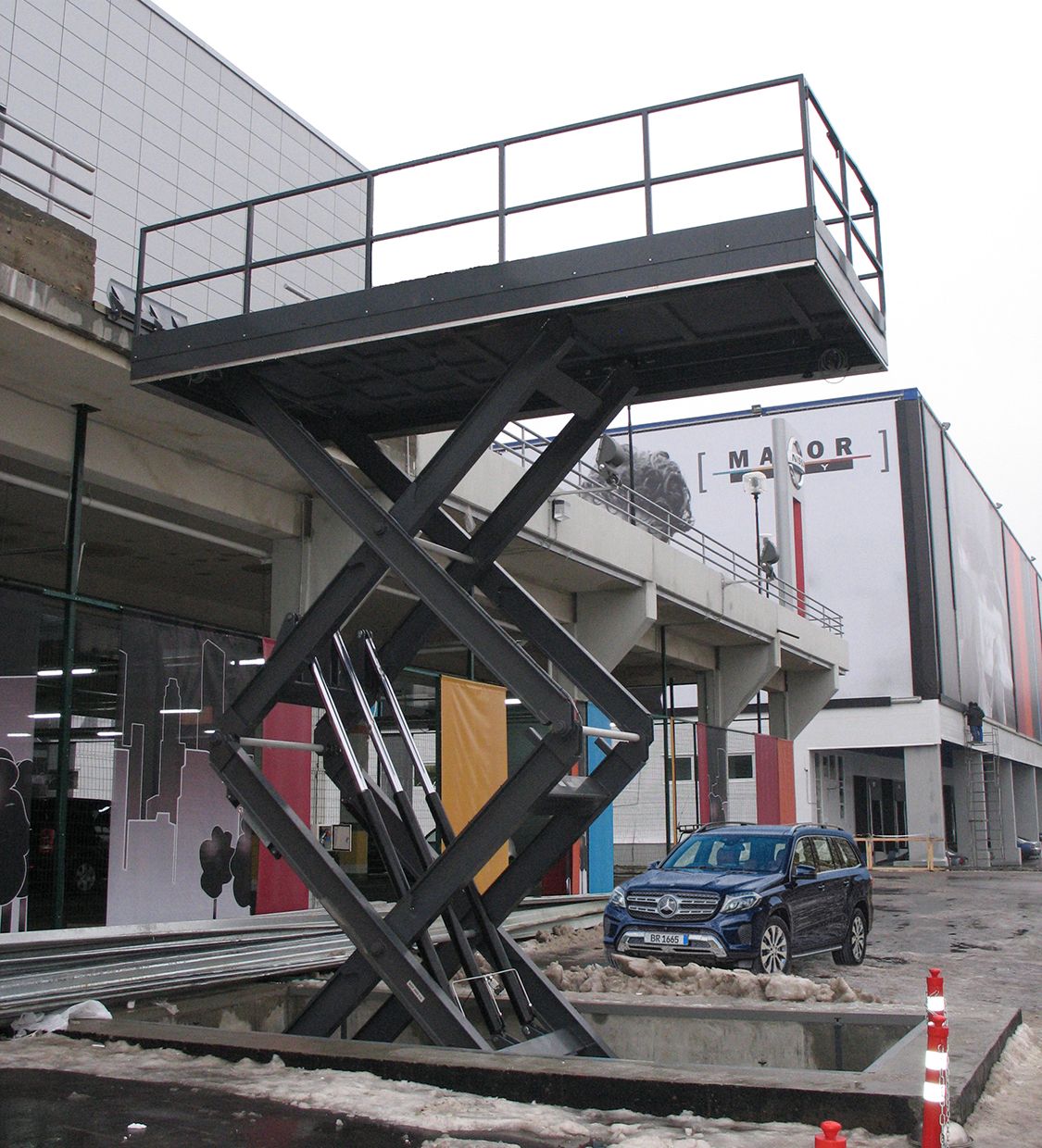

Dvojitý nožnicový zdvíhací stôl na vonkajšej strane budovy
Zákazník chcel preniesť svoj tovar z ulice do horného podlažia, aby ho mohol uskladniť v sklade. Bohužiaľ, výstavba šachty nebola z hľadiska stavebného zákona povolená, preto sa Dvojitý nožnicový zdvíhací stôl zadarmo na vonkajšej strane budovy.
Zabezpečenie tovaru na Zdvíhací stôl bolo nainštalované zábradlie, monitorovaná brána a automatický ochranný systém proti zvaleniu. Povrch plošiny bol vyrobený z protišmykového trhacieho plechu.
Na hornej zastávke bola nainštalovaná monitorovaná brána ako ochrana proti pádu. (na fotografii nie je vidieť)
Bod strihu medzi Zdvíhací stôl a projekcia budovy so svetelnou bariérou.
Na základe nášho plánu jamy bola vytvorená jama v dolnej časti pristátia. Ochrana proti podtekaniu tu nebola nainštalovaná, pretože nebezpečná zóna je vždy dobre viditeľná z jediného prevádzkového miesta na dolnej zastávke.
