Nákladný výťah s nosnosťou 4000 kg: Rolovacie brány a šachtové lešenia
Rakúsky priemyselný zákazník nás oslovil s náročnou výzvou: vyvinúť Výťah na mieru, ktorý dokáže spoľahlivo a bezpečne zdvíhať ťažké bremená na vyššiu úroveň v rámci výrobnej haly.
Konkrétne musí byť výťah schopný prepraviť náklad s hmotnosťou až 4000 kg do výšky 3700 mm. Pre splnenie požiadaviek zákazníka bola plošina veľkoryso dimenzovaná: s plochou 3200 x 3000 mm ponúka dostatok priestoru na prepravu až šiestich paliet súčasne.
Zákazka zahŕňala nielen samotný výťah, ale aj výstavbu celého samonosného systému šachty vrátane automatických roliet na nástupištiach. Šachta bola opláštená odolným trapézovým plechom, ktorý spĺňa vysoké požiadavky na zaťaženie aj bezpečnostné normy. Naše riešenie umožňuje zákazníkovi efektívne a bezpečne premiestňovať ťažký tovar a zároveň výrazne optimalizovať vnútorné procesy.
Týmto projektom sme nielen vytvorili technicky sofistikované riešenie, ale aj významne prispeli k zvýšeniu efektívnosti výrobného procesu nášho zákazníka.
Podklady pre plánovanie a cenovú ponuku pre nákladný výťah

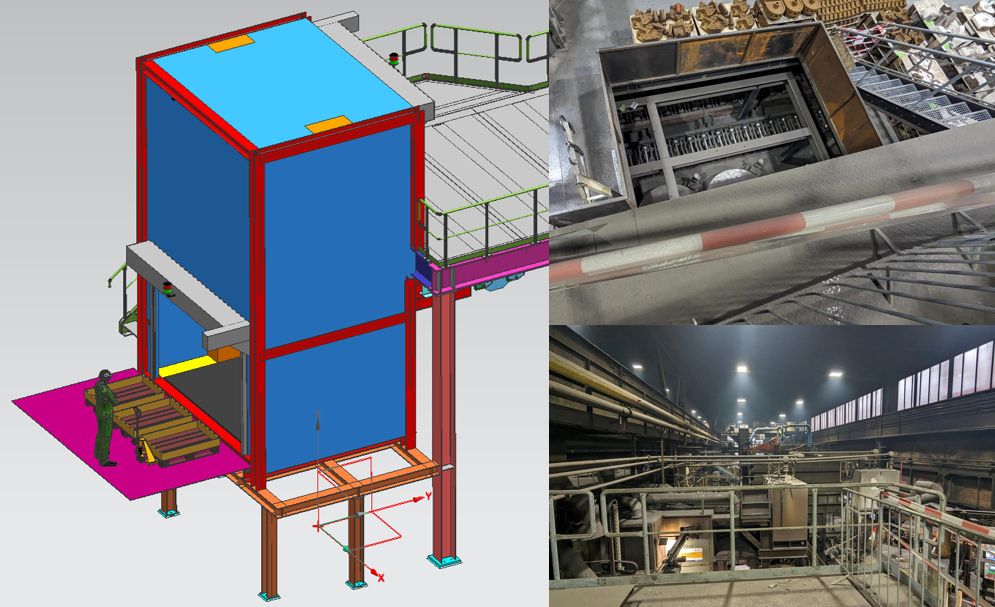

Začiatok projektu bol rovnaký ako pri všetkých predchádzajúcich projektoch zdvíhacích stolov. Zákazník nám poslal svoje podrobné plány vrátane 3D modelu požadovaného riešenia a fotografií existujúcej konštrukcie.
Po niekoľkých zmenách a úpravách sme boli schopní ponúknuť ideálny produkt a spolu so zákazníkom ho implementovať.
Montáž si vyžaduje maximálnu presnosť a skúsenosti
Aby sa minimalizoval čas montáže na mieste, mnohé komponenty boli vopred zmontované vo výrobnom závode. Úplná predmontáž, podobne ako pri menších stĺpových výťahoch, nebola vzhľadom na rozmery možná.
Jednotlivé komponenty boli už naložené na nákladné vozidlo, aby sa mohli vyložiť a namontovať v správnom poradí.
Naši technici pripevnili diely k žeriavu a žeriavnik zákazníka ich s milimetrovou presnosťou zdvihol na miesto. Po umiestnení boli diely zaistené, upevnené a odpojené od žeriavu.
Montáž trvala 4 pracovné dni a pracovali na nej 3 muži.
Bezpečnostná logika a rolovacie brány v prevádzke
Na fotografii je zobrazený nákladný výťah pre ťažké náklady na spodnej zarážke s otvorenou roletou. Rolety sa automaticky otvoria, len čo výťah dosiahne príslušnú stanicu. Výťah sa opäť nerozbehne, kým nie sú všetky dvere riadne zatvorené.
V pozadí, v hornej časti obrázka, je vidieť roletu hornej stanice.
Naľavo a napravo od plošiny sú dva zdvíhacie stĺpy. K týmto stĺpom je pripevnená plošina. Keď sa valec stĺpov vysunie, plošina sa v strede zdvihne. Princíp zdvíhania je podobný ako pri stožiari vysokozdvižného vozíka.
Na oboch stranách stožiara je nainštalované pevné zábradlie a na oboch nakladacích stranách sú nainštalované dvojkrídlové výklopné brány. Tieto brány na plošine musia byť tiež zatvorené, aby sa výťah mohol spustiť.
Skúška zaťaženia s preťažením pri preberaní autorizovaným stavebným inžinierom
Pri štandardných nožnicových zdvíhacích stoloch sa záťažová skúška vykonáva vo výrobnom závode pred dodaním.
V prípade nákladných výťahov, ktoré sa môžu montovať len na mieste, sa táto skúška musí vykonať na mieste. Po dokončení montáže, uvedenia do prevádzky a príslušných nastavovacích jázd sa nákladný výťah zaťaží bremenom. Toto bremeno musí poskytnúť zákazník.
V našom prípade má nákladný výťah nosnosť 4000 kg, preto bolo na plošinu umiestnené skúšobné zaťaženie 4400 kg – preťaženie 10%. Následne stavebný inžinier vykonal skúšobné jazdy a skúšobné merania.
Po úspešnom testovaní bol systém odovzdaný zákazníkovi v prevádzke.
