Stôl s nožnicovým zdvihákom pre veľké zaťaženie
V tomto projekte pre švajčiarskeho predajcu vysokozdvižných vozíkov bolo úlohou prepravovať materiál alebo vysokozdvižné vozíky s hmotnosťou do 10 ton. z prízemia do suterénu. Bola to výzva, že na prízemí Žiadna hriadeľ by mohla byť vybudovaná, pretože zvyšok materiálu sa dodáva cez túto oblasť. To znamená, že Zdvíhací stôl byť postavená tak stabilne, aby sa dala previezť nákladným autom v hornej polohe zdvíhania.
Po mnohých stretnutiach s klientom, projektantom a úradmi sme vypracovali riešenie, ktoré je prijateľné pre všetky strany. Perfektné riešenie zdvíhacieho stola nájdené.
Na tento účel máme k dispozícii Ťažký zdvíhací stôl s nosnosťou 10 000 kg - dodaný a zmontovaný s neuveriteľnou nosnosťou 10 ton. Plošina má rozmery 8000 x 3000 mm. Výškový rozdiel, ktorý bolo potrebné prekonať, bol 5000 mm. Výška konštrukcie, t. j. požadovaná hĺbka jamy, bola 1400 mm.
Naša dodávka zahŕňala okrem zdvíhacieho stola aj zásuvné zábradlie s montážnym rámom na zabezpečenie hornej podesty a systém ovládania výťahu, ktorý sa vyžaduje podľa normy.
Naša dodávka zahŕňala okrem zdvíhacieho stola aj zásuvné zábradlie s montážnym rámom na zabezpečenie hornej podesty a systém ovládania výťahu, ktorý sa vyžaduje podľa normy.
Vybavili sme aj celý proces colného konania vrátane všetkých potrebných dokumentov. Prostredníctvom nášho švajčiarskeho daňového zastúpenia môžeme Zdvíhacie stoly vo Švajčiarsku s montážou doručiť.
Informácie o projekte ťažkého zdvíhacieho stola

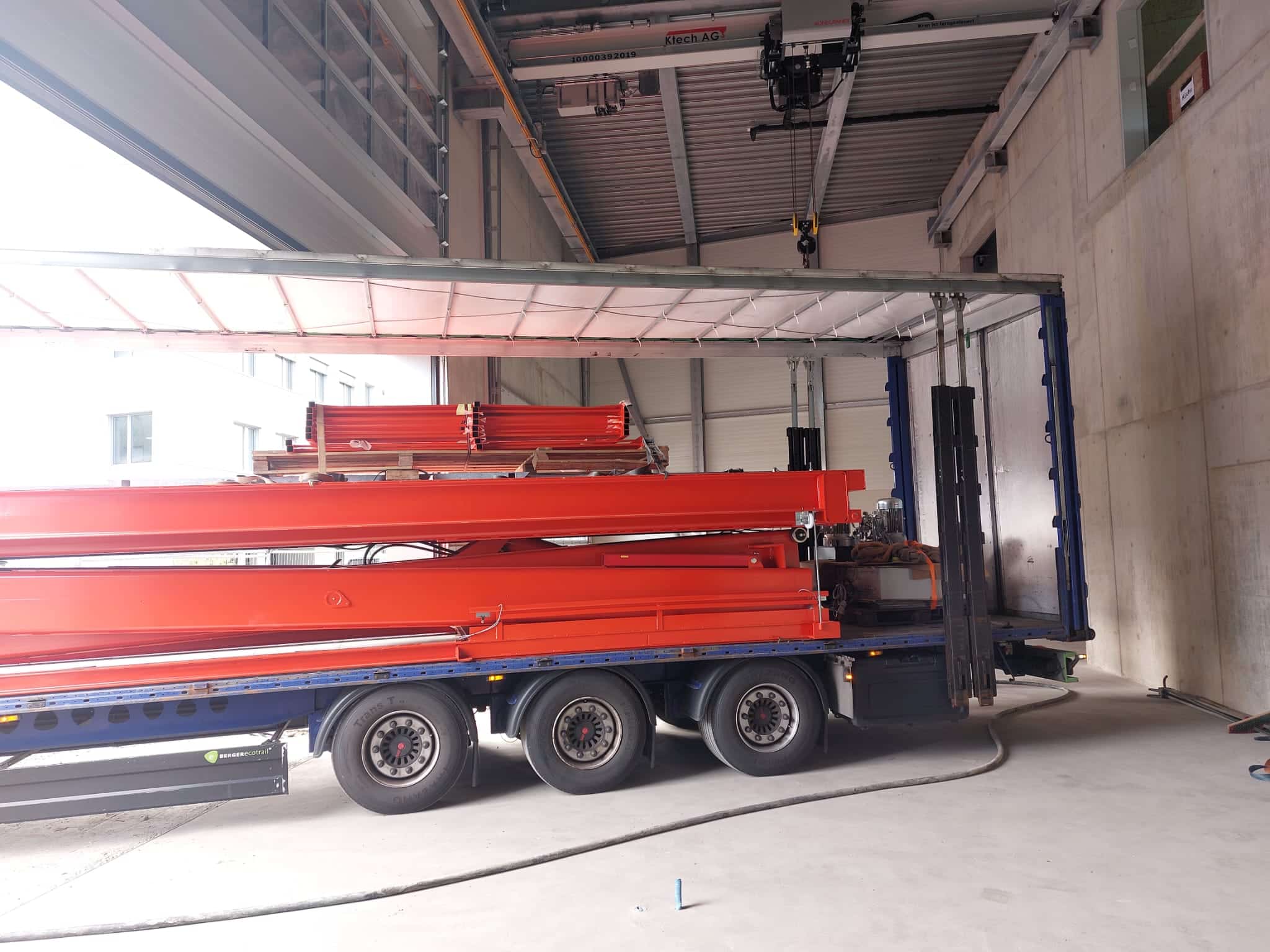

Dodávka zo zdvíhacieho stola pomocou kĺbového nákladného vozidla
Stránka Ťažký zdvíhací stôl bol na kĺbové nákladné vozidlo v továrni vyzdvihnutý pomocou mobilného žeriavu. Ten sa potom odviezol do haly zákazníka. Už pri zadávaní objednávky sme si overili, či je v hale a pred ňou dostatok miesta.
Zákazník mohol zdvihnúť zdvíhací stôl z ložnej plochy pomocou mostového žeriavu cez otvorenú strechu nákladného vozidla. Inštaláciu sme naplánovali tak, aby bol mostový žeriav už plne funkčný.
Vloženie do šachty pomocou mostového žeriavu
Vďaka existujúcemu mostovému žeriavu sme na montáž nemuseli organizovať žiadne ďalšie zdvíhacie zariadenie. Hneď po vyložení sa Ťažký zdvíhací stôl ešte na žeriave a potom bol zdvihnutý priamo do šachty. Po vstupe do šachty naši technici vyrovnali plošinu, keď bola ešte zavesená na žeriave, a potom ju položili.
Na úzkej strane pod plošinou zdvíhacieho stola môžete vidieť zabudovaný kolíkový zámok. Ten zabezpečuje, aby zdvíhací stôl nemohol spadnúť pri nakladaní alebo jazde cez hornú zarážku.
Zabezpečenie hornej podesty zo zdvíhacieho stola

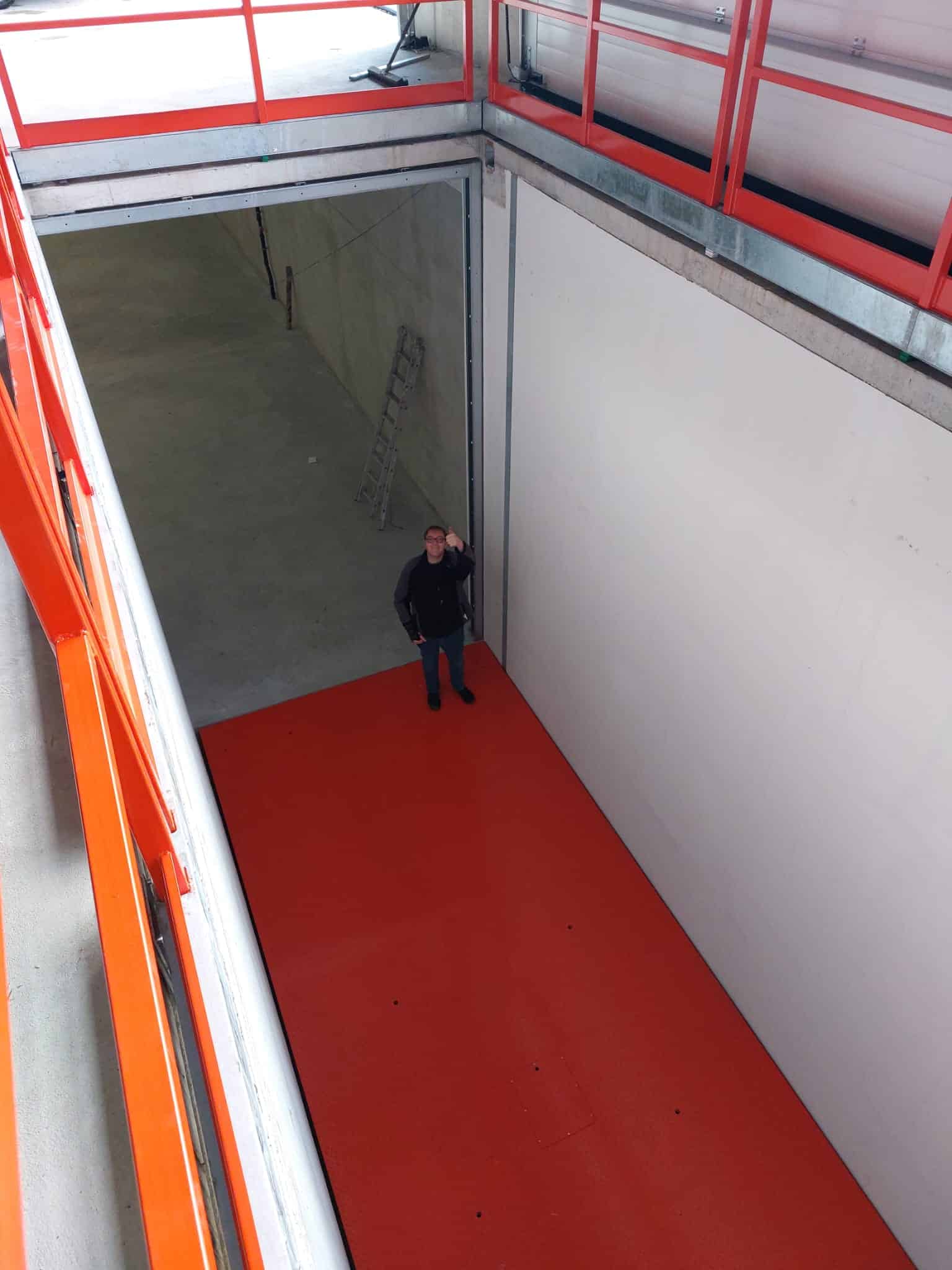

Ak je zdvíhací stôl v spodnej polohe, niekto by mohol spadnúť do šachty. Aby sa tomu zabránilo, bolo na štyroch stranách hornej šachty nainštalované zásuvné zábradlie. Toto zábradlie je monitorované pomocou kontaktov. To znamená, že zdvíhací stôl sa môže spustiť len vtedy, ak je zasunuté aj zábradlie.
Mal by niekto vytiahnuť zábradlie, keď Ťažký zdvíhací stôl je v pivnici, ozve sa hlasné pípanie ako varovanie.
Mal by niekto vytiahnuť zábradlie, keď Ťažký zdvíhací stôl je v pivnici, ozve sa hlasné pípanie ako varovanie.
Toto riešenie ochrany proti pádu je povolené len po konzultácii s úradmi, stavebným inžinierom / TÜV a zákazníkom. Vzhľadom na obmedzenú skupinu používateľov v objekte, ktorý nie je prístupný verejnosti, sme tu mohli ponúknuť riešenie.

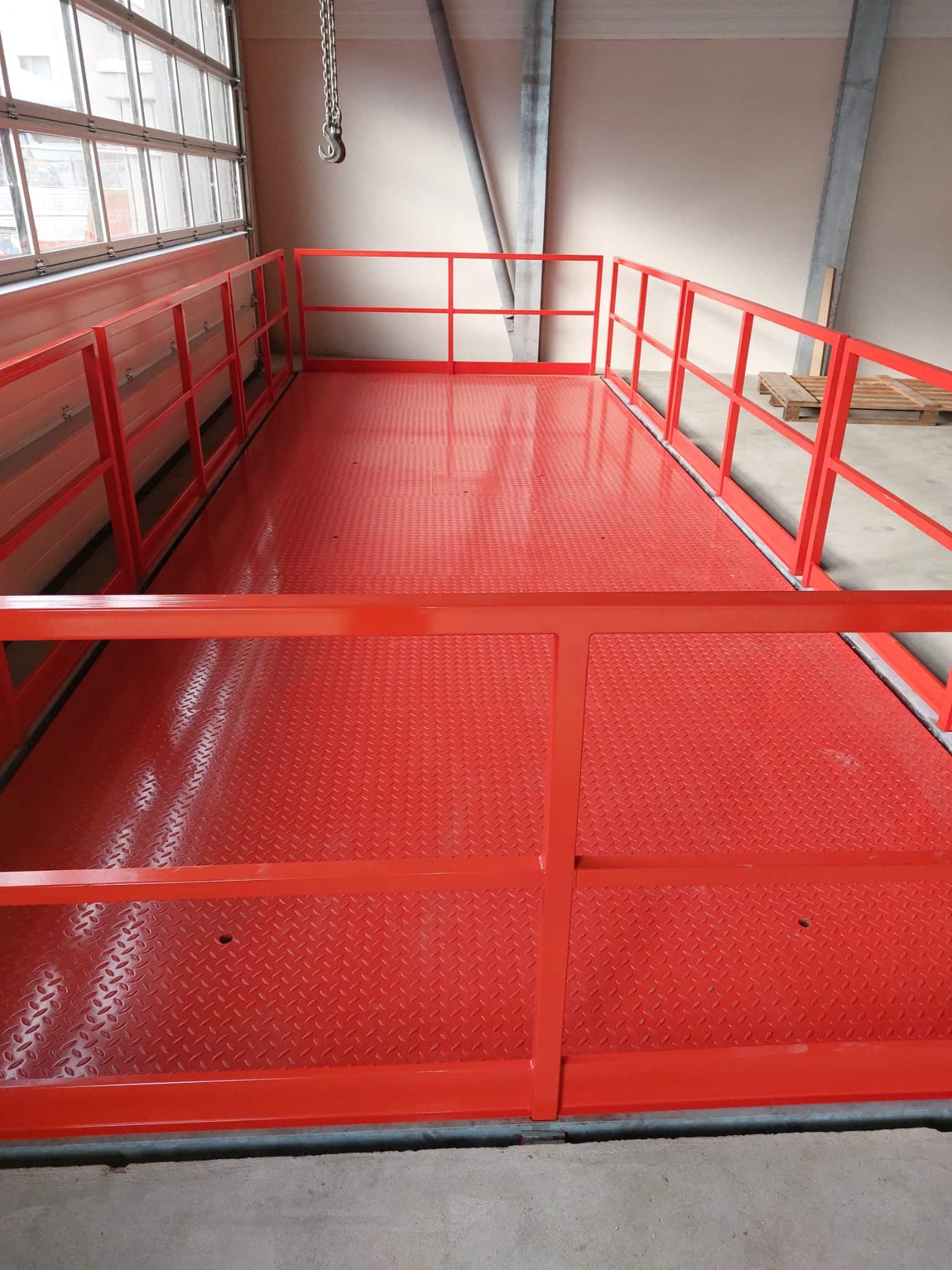

Ak odstránite zábradlie v hornej polohe zdviháka, môžete využiť plochu zdvíhacieho stola. Je tiež natoľko stabilný, že po plošine môžete prechádzať s naloženým vysokozdvižným vozíkom.
Ťažký zdvíhací stôl na spodnej plošine
Ako bolo opísané, horná plošina bola zabezpečená zásuvnými zábradliami. Vyrobili sme preň aj oceľový rám a namontovali ho na mieste. (Strieborná farba, viditeľná pod zábradlím)
Na troch stranách dolnej podesty bola vybudovaná šachta. Štvrtá strana zdvíhacieho stola je zabezpečená bránou. Brána je spojená s riadiacim systémom zdvíhacieho stola takým spôsobom, že sa môže otvoriť len vtedy, keď je zdvíhací stôl správne umiestnený na spodnej plošine. A naopak, zdvíhací stôl sa môže zdvihnúť len vtedy, keď je brána zatvorená.
Na dlhšej strane boli namontované dva oceľové nosníky. Plošina je vedená cez tieto dva nosníky v celom rozsahu zdvíhania.
Povrch plošiny je zakončený odtrhovou doskou. Farbu stola nožnicového výťahu si môžete ľubovoľne vybrať.
