Stĺpový zdvihák s plánovaním a montážou
Kontaktoval nás zákazník, ktorý chcel premiestniť vozíky na bielizeň z jedného poschodia na druhé. Náš technik vycestoval za zákazníkom, aby sa oboznámil so situáciou na mieste. Diskutovali sme o viacerých riešeniach a možnostiach zdvihnutia vozíkov na vyššie poschodie. Nakoniec sme sa spoločne rozhodli použiť Stĺpový výťah s mrežovým hriadeľom ktoré sa majú použiť.
Hydraulický stĺpový výťah má veľkú výhodu v tom, že na spodnom podlaží nie je potrebné robiť jamu v zemi. Zdvíhacie zariadenie je kompletne umiestnené v stožiari, ktorý sa nachádza na jednej strane plošiny. Šachtové lešenie je voľne stojace. Pri tomto projekte však musel byť stožiar výťahu pripevnený k nosným podperám alebo nosnej stene. V závislosti od požiadaviek môže byť hriadeľ hrazdy postavený tak stabilne, že unesie aj zaťaženie stĺpa a nie je potrebná žiadna nosná stena.
Plánovanie zo zdvíhača nákladu

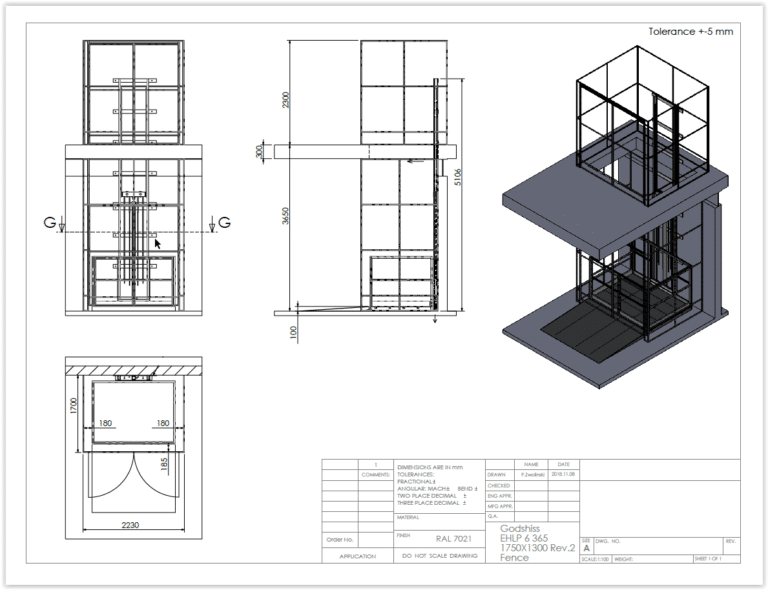

Po určení riešenia zdvíhania dostal zákazník od nás cenovú ponuku. Po jej objednaní naši konštruktéri vytvorili systémový výkres a plán šachty. Ten bol skontrolovaný a schválený architektom a statikom zákazníka. Až po tomto schválení sa objednávka posiela do výroby.
Dodacie lehoty takýchto projektov vždy závisia od aktuálneho pracovného zaťaženia. V priemere sme schopní zostaviť projekt približne za 15 pracovných týždňov.
Počas tejto fázy projektu tiež spolupracujeme s naším stavebným inžinierom, aby sme zistili, či je možné systém schváliť. Ak sa vyskytnú dodatočné požiadavky, môžeme reagovať ešte pred vznikom nákladov.
Stĺpový zdvihák - dodaný, nainštalovaný a uvedený do prevádzky

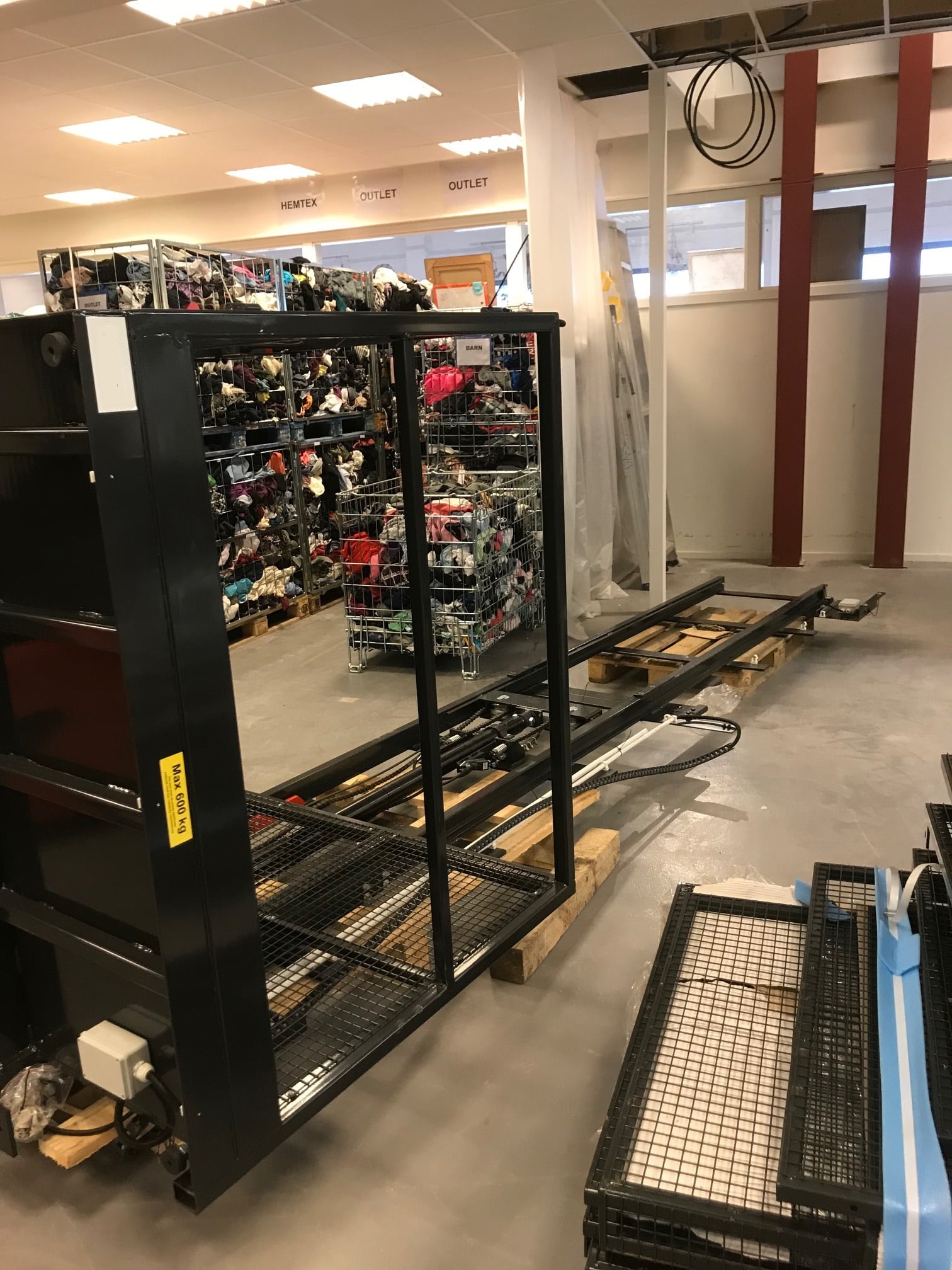

Dodávka a začiatok montáže
V závislosti od projektu a miestnych podmienok sa naše stĺpové výťahy dodávajú zmontované. Je tiež veľmi dôležité vopred si overiť, či sa do budovy môžete dostať. Dvere a polomery otáčania v hale musia byť tiež dostatočne veľké.
K týmto nosníkom sa neskôr pripevní stĺp a všetky sily sa prenesú na zem.
Podlaha, najmä v oblasti stĺpa, musí mať dostatočnú pevnosť. To musí skontrolovať statik zákazníka.

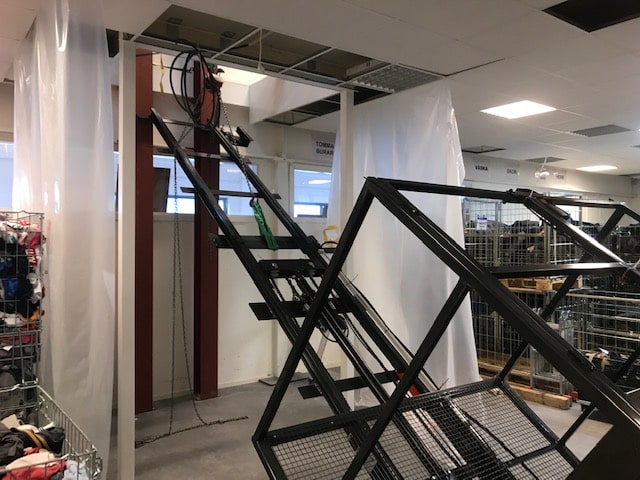

Vloženie do hriadeľa
Stĺpový výťah bol dodaný už zmontovaný, aby sa čas montáže na stavbe čo najviac skrátil.
Spodný doraz zdvíhania stĺpikov
Pri tomto projekte nákladného výťahu je okamžite vidieť, že tu nevznikla žiadna jama. Na stránke . Zdvihák stĺpcov bol priamo na podlahe haly namontované. Nakladanie sa uskutočňuje prostredníctvom nami dodanej rampy.
Ako prístup k výťahu boli nainštalované dvojkrídlové mrežové dvere s pozitívnymi kontaktmi. Dvere sa otvárajú len vtedy, keď je plošina v tejto polohe.
Stĺpový výťah sa pohybuje v automatickom režime, t. j. stlačíte raz tlačidlo a plošina sa presunie na vyššie poschodie. Počas tohto času môže zamestnanec prejsť po schodoch na ďalšie poschodie alebo ho môže v hornej časti vystriedať druhý zamestnanec.
Šachta bola vytiahnutá až po strop a celý zdvíhací priestor bol ideálne zabezpečený.

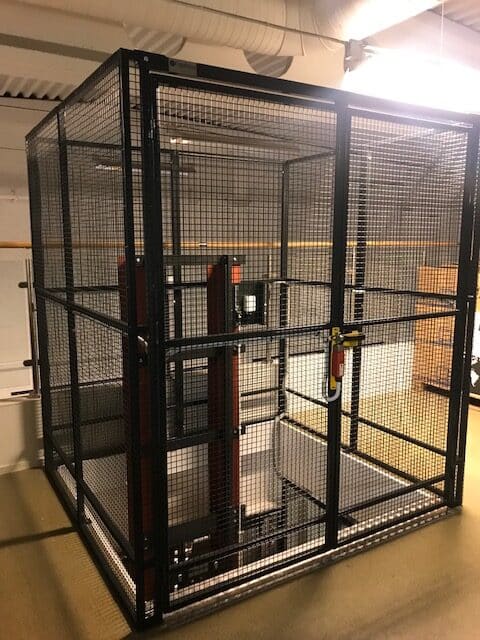

Horná zarážka zdvíhania stĺpikov
Na 4 stranách hornej podesty bola tiež nainštalovaná mriežková šachta. Slúži ako ochrana proti pádu. Šachta má výšku 2300 mm - podľa normy by však stačilo aj 2000 mm.
Polovičná výška zábradlia je povolená len vtedy, ak je rozdiel úrovní menší ako 3000 mm. V závislosti od orgánu/inšpektora tu však môžu byť uvedené aj iné požiadavky. Z tohto dôvodu prípustnosť vždy objasňujeme vo fáze plánovania.
Dvojkrídlové dvere s pozitívnym kontaktom (na obrázku červené) by sa inštalovali na tej istej strane ako na spodnej plošine. Tieto dvere sa otvárajú len vtedy, keď je plošina na hornom poschodí. Systém sa tiež pohybuje len vtedy, keď sú oboje dvere správne zatvorené.
Vďaka nášmu systému nemusel zákazník robiť takmer žiadne zmeny v budove a teraz môže ideálne obsluhovať horné poschodie svojimi vozíkmi.
