Hubtisch für Seilbahn-Bergstation

Teil 1 der Projektvorstellung finden Sie im Bericht Hubtisch Seilbahn Talstation.

Kurze Zusammenfassung vom ersten Teil:
Der Hubtisch wird dafür eingesetzt, Sonderlasten unter der Kabine zu positionieren, damit diese befördert werden können. Dafür braucht es die Expertise der Techniker, die mithilfe großer Hubtische unter den Kabinen das schwere Gut anheben und präzise anbringen. Zuerst wird der Hubtisch auf Bodenniveau gesenkt, damit die Last darunter geschoben werden kann. Danach hebt der Tisch die Last Zentimeter für Zentimeter an, bis sie sicher an der Kabine hängt. Am Zielort wird das Ganze umgekehrt: Die Last wird wieder durch den Hubtisch vorsichtig abgesenkt und abgehängt – ein Prozess, der Technik und Präzision meisterhaft verbindet.

In der Bergstation kam erschwerend hinzu, dass man die riesigen Hubtischteile zuerst über eine provisorische Bergstraße auf den Gipfel bringen musste. Dort angekommen wurden diese mit dem Baukran entladen und zwischengelagert. problematisch war hier das Wetter. Die Montage fand im Jänner statt und der teilweise starke Schneefall machte die Arbeiten nicht einfacher.
Trotzdem hatten meine Techniker eine riesige Freude bei so einem Mega-Projekt mitwirken zu dürfen.

Details vom Hubtisch für das Beladen von einer Seilbahn

Planung und Angebotsgrundlage des Projektes

Der Beginn des Projektes war ident mit allen anderen bisherigen Hubtischprojekten. Der Kunde hat uns sein Lastenheft mit den groben Anforderungen zugeschickt.

2 Stück Scherenhubtische mit jeweils 10.000kg Traglast und einer Plattformgröße von 9 x 5 Metern.

Nach ersten Telefonaten haben wir uns dazu entschlossen, dieses Projekt anzubieten, auszuarbeiten und auszuführen.

Der XXL-Hubtisch wurde vor Auslieferung im Werk getestet

Wie bei jedem Scherenhubtisch der ausgeliefert wird, wurde auch hier ein umfassender Test im Werk durchgeführt.

Besonders bei Sonderkonstruktionen ist es wichtig, dass alle Funktionen perfekt funktionieren. Die Hubtische wurden komplett montiert und getestet. Anschließend wurden diese wieder in die 4 kleinen Grundelemente zerlegt und auf dem LKW verladen.

Montage, Inbetriebnahme, Einschulung und Übergabe vom Hubtisch für Seilbahn

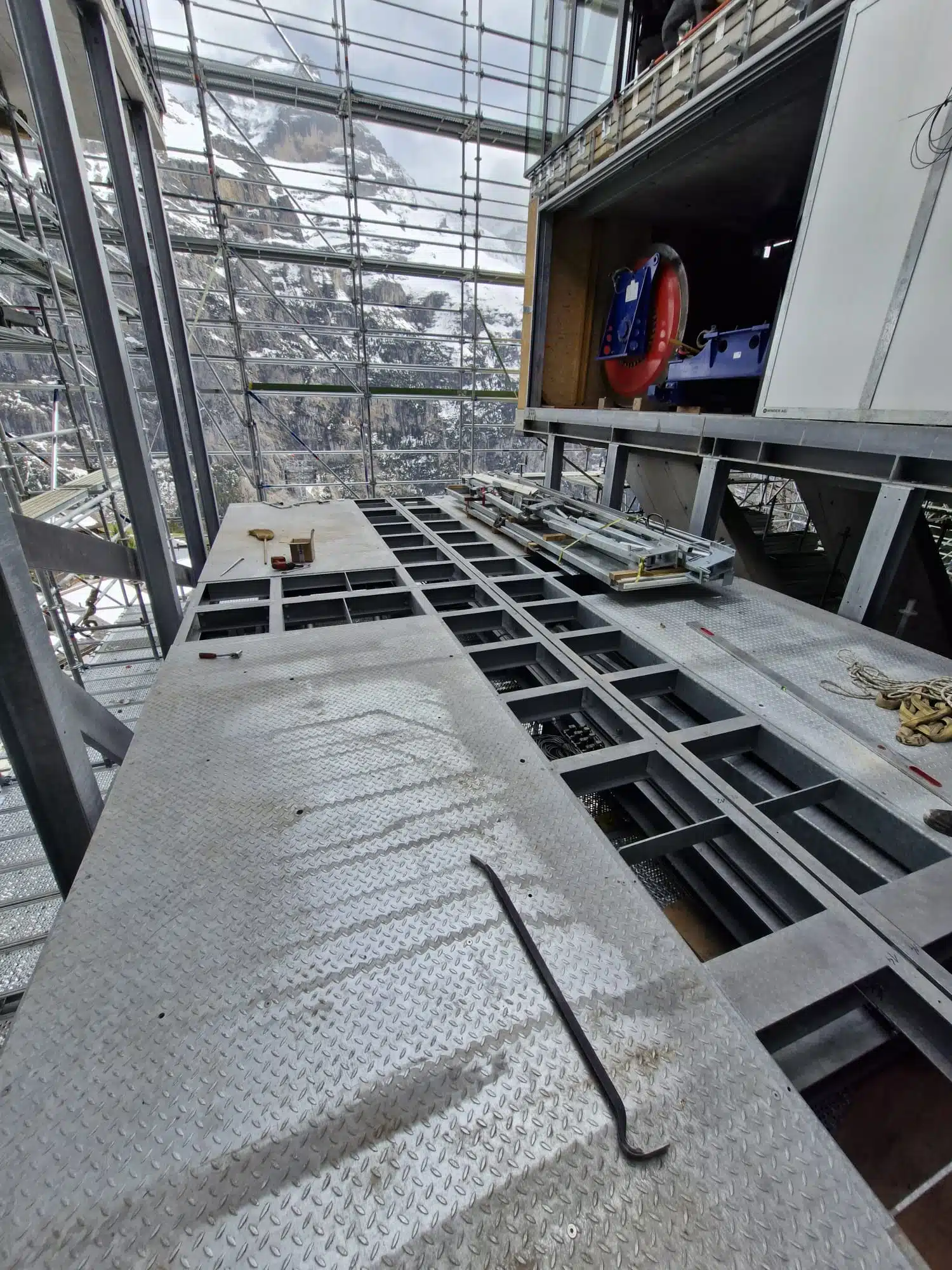

Zuerst wurden die 4 einzelnen Hubtische in die vorbereitete Baugrube gehoben und miteinander verbunden. Die Zwischenräume am Bild wurden erst nach der Inbetriebnahme geschlossen, damit die Techniker noch ungehindert zu allen Teilen dazu kamen.

An der talseitigen Plattformkante wurde noch ein Hub-Geländer verbaut, welches je nach Hubposition ausgefahren oder eingefahren wird.

Unter der Plattform sind massive Schwenkstützen verbaut. Diese mechanischen Stützen sorgen dafür, dass der Hubtisch stabil in der oberen Position befahren werden kann. Die Stützen stellen sich auf und die Plattform legt sich auf die Stützen ab. (siehe Bild unten)

Vier Scheren heben die Plattform synchron nach oben

Unter dem Hubtisch wurden 4 Scherenpakete mit eigenen Zylindern verbaut. Die vier Plattformen sind zwar miteinander verschraubt, würden aber bei ungleichmäßig verteilter Last nicht exakt gleichzeitig anheben.

Aus diesem Grund haben wir einen hydraulischen Mehrfach-Mengenteiler verbaut. Dieser sorgt auch bei ungleichen Belastungen der einzelnen Plattformen für ein gleichmäßiges Anheben.
