Mülllift

Das Wiener Hotel stand vor der Herausforderung, dass die Müllcontainer vom Müllraum im Keller auf das Niveau der Straße gebracht werden mussten. Nach der Erarbeitung von mehreren Hublösungen für die Mülltonnen haben wir uns gemeinsam für einen hydraulischen Scherenhubtisch samt Schachtgerüst entschieden.

Der Hubtisch hat eine Traglast von 1000 kg und eine Plattformgröße von 1800 x 1300mm. Der Niveauunterschied vom Müllraum ins Erdgeschoss beträgt 3300 mm.

Wir haben nicht nur bei der Planung unterstützt, sondern die Anlage auch geliefert und vor Ort montiert. Die Erstellung der technischen Unterlagen und der Anlagenzeichnung gehörte ebenso zu unserem Auftrag.
Wir haben nach der Montage von der Hebeeinrichtung für Müllcontainer auch die technische Abnahme durchgeführt. Der befugte Zivilingenieur hat nach positiver Prüfung ein Prüfbuch ausgestellt.

Seit der Übergabe an den Kunden führen wir auch die jährliche Wartung durch. Hier wird die Anlage technisch überprüft, gereinigt und ggf. eingestellt. Jede Wartung wird vor Ort im Prüfbuch festgehalten.

Details vom Mülllift

Durchgeführte Planung

Ein langer Weg vom ersten Entwurf von der Architektin bis hin zur perfekten Lösung bei diesem Bauvorhaben. Zuerst war ein klassischer Aufzug angedacht, aber die Schutzräume in der Schachtgrube und im Schachtkopf waren nicht vorhanden. So sind wir schlussendlich auf die Lösung die Mülltonnen mit einem Scherenhubtisch aus dem Keller zu heben.

Anlieferung mit Spezial-Kran

Nach der Planfreigabe wurde der Hubtisch produziert und mir einem LKW mit Spezialkran angeliefert. Die Türe auf Straßenniveau hat nur eine sehr geringe Höhe, wodurch ein Kran mit negativem Ausleger notwendig war. Der Kunde hat sich um die notwendige Straßensperre gekümmert.

Die Monteure konnten durch diese tolle Vorbereitung vor Ort viel Zeit sparen und sicher und schnell arbeiten.

Hubtisch und Schachtgerüst aus einer Hand

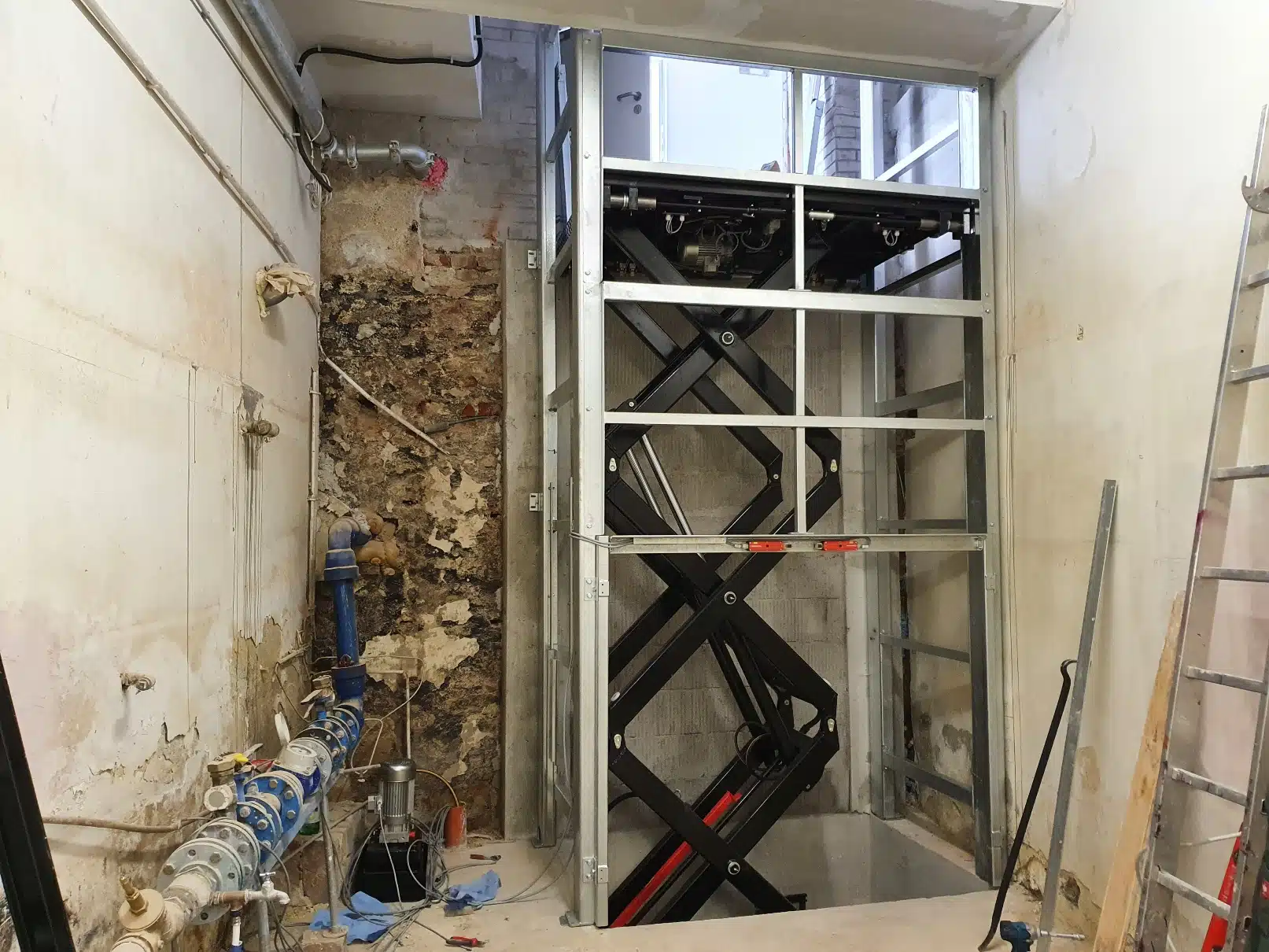

Der hydraulische Scherenhubtisch verfährt in einem geschlossenen Stahlschacht. Diesen Schacht für den Müll-Lift haben wir mit geliefert und vor Ort montiert. Die Türe im Müllraum ist mit Verriegelungen (rot am Bild über der Türe) ausgestattet. Dadurch lässt sich die Türe nur öffnen, wenn die Plattform vom Mülltonnenlift auf dem Niveau vom Müllraum im Keller ist.

Aufgrund einer Vorgabe der Behörde, haben wir das oberste Element des Schachtes mit einem Lochblech ausgeführt. Die Wände vom Schacht können wir immer nach Kundenwunsch ausführen. Ebenso ist es möglich, dass der Kunde einen eigenen Schacht vorbereitet.

Wichtig ist, dass der Schacht innen lotrecht und glatt ist. Das heißt, dass dieser keine Vor- oder Rücksprünge aufweist und mit einem vorgegebenen Spalt mit der Plattform abschließt.

Absicherung der oberen Haltestelle mit Stahltor

Die obere Haltestelle ist ebenso mit einer zweiflügeligen Stahltüre abgesichert. Auch hier überwachen die roten Zwangsverriegelungen die Türe. Diese lässt sich nur öffnen, wenn die Plattform ordnungsgemäß an der oberen Position steht.

Vor unserer Aufzugstüre musste der Kunde, aufgrund von Vorgaben von der örtlichen Behörde, noch eine Brandschutztüre verbauen. Diese kann immer geöffnet werden und ist nicht direkt mit der Hebeanlage für Müllcontainer verbunden.
