Ben 24 piattaforme elevatrici ATEX in produzione di serie. Progettate, prodotte e consegnate.
24 tavoli elevatori interrati per ATEX Zona 1 sull'aeroporto: Dal prototipo alla produzione in serie
Tavole idrauliche a doppia forbice per l'area ATEX.
Un produttore di macchinari tedesco ci ha contattato con una richiesta chiara: 24 piattaforme elevatrici interrate per l'area protetta ATEX di un aeroporto, progettate per le operazioni di rifornimento. Dopo le discussioni iniziali e la fase di progettazione, abbiamo optato congiuntamente per una soluzione con piattaforma elevatrice a doppia forbice. Abbiamo sviluppato un prototipo, convalidato la meccanica, la sicurezza e il concetto ATEX presso la sede del cliente e successivamente trasferito il progetto testato in una produzione in serie di 24 unità.
La capacità di carico è stata fissata a 3000 kg. Le dimensioni della piattaforma, 2250 x 1150 mm, e la corsa effettiva, 2200 mm, sono state determinate dopo numerosi test.
Sulla piattaforma di sollevamento è stata eretta una tettoia. Attrezzature come un avvolgitubo sono riposte sulla piattaforma, protette sotto la tettoia. Una volta abbassate, le piattaforme di sollevamento scompaiono invisibilmente nel terreno. Non appena è necessario effettuare rifornimento o altri interventi di manutenzione su un aeromobile, le piattaforme di sollevamento vengono sollevate e gli attrezzi vengono resi disponibili.
Le piattaforme elevatrici sono installate all'esterno, in Zona ATEX 1. Le centraline e il sistema di controllo sono stati installati in un'area protetta esterna alla zona. Quest'area distava oltre 25 metri, quindi abbiamo dovuto installare tubazioni fisse per le linee idrauliche.
Dettagli del progetto delle piattaforme elevatrici ATEX
Disegno informativo con progettazione 3D
Il nostro cliente aveva già inviato un disegno concettuale con la sua richiesta iniziale. Lo abbiamo adattato allo stato dell'arte e abbiamo costruito un prototipo.
Dopo l'approvazione, abbiamo potuto avviare la produzione in serie dei tavoli elevatori.
Sottostruttura in acciaio anziché in blocchi di cemento
Come si può vedere nel disegno della richiesta, i tavoli elevatori ATEX erano originariamente destinati ad essere posizionati su una fondazione in cemento.
In fase di progettazione, tuttavia, abbiamo avuto l'idea di posizionarli su un telaio in acciaio appositamente progettato. In questo modo è stato possibile regolare ancora meglio le altezze e ridurre notevolmente i costi.
I tavoli di sollevamento vengono sollevati sui telai e avvitati insieme durante l'assemblaggio finale sul campo di volo.
Pre-assemblaggio delle forbici e dei cilindri sul telaio di base
La pianificazione dei processi è molto importante per la produzione in serie di prodotti e tavoli di sollevamento, al fine di risparmiare tempo e costi.
Qui, tutti i pacchi forbici e i cilindri sono stati assemblati e montati sui telai di base finiti.
Anche i tubi idraulici e il cablaggio elettrico sono già stati aggiunti.

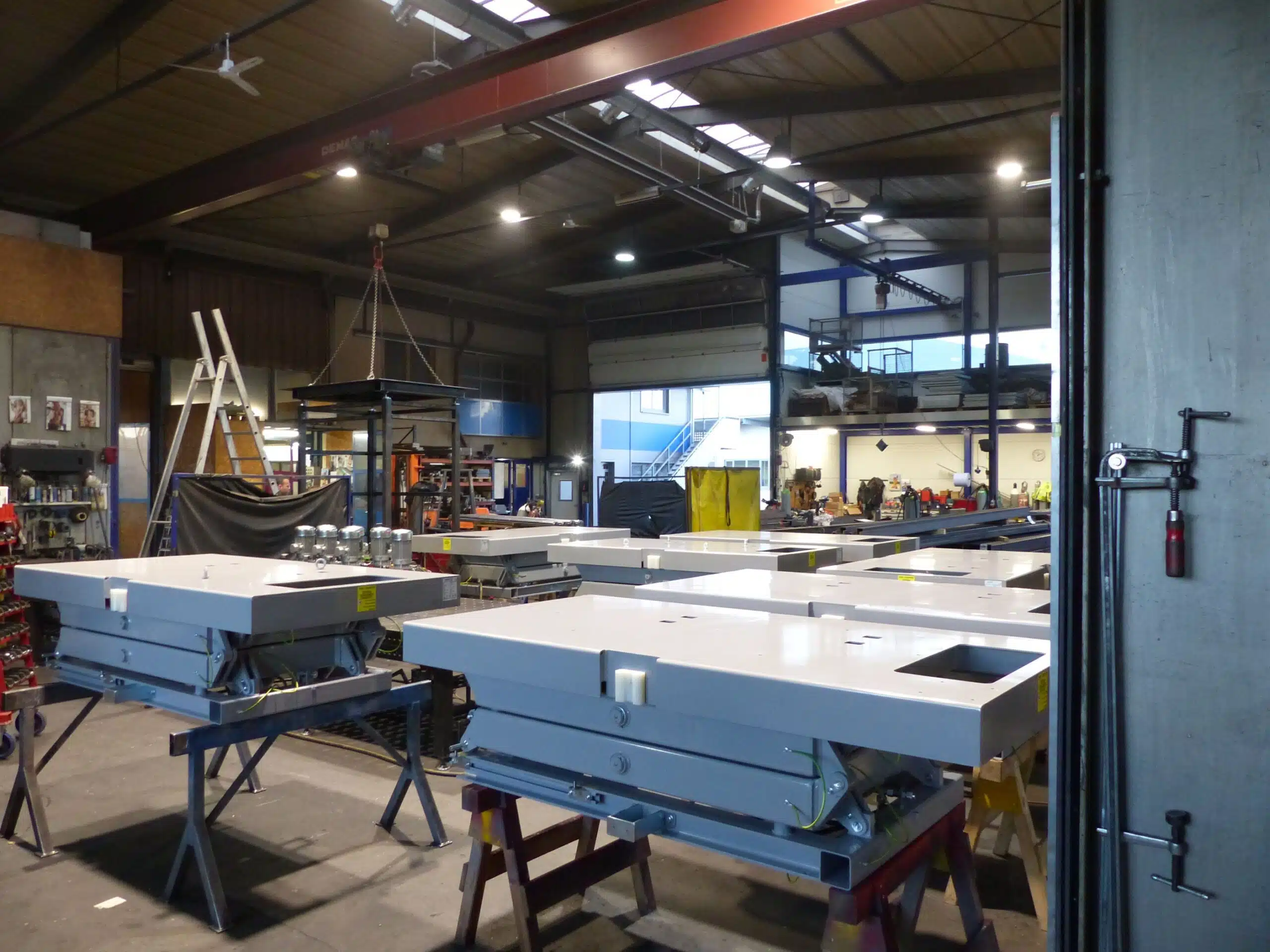

Nella fase successiva, le piattaforme sono state sollevate sui pacchi preparati, allineate e avvitate tra loro.
Consegna delle piattaforme elevatrici
Per consegnare al cliente tutte le 24 piattaforme elevatrici, comprese le 24 strutture in acciaio, sono stati necessari diversi autoarticolati.
Il carico e il fissaggio sul camion sono stati monitorati dai nostri tecnici. Era importante che non si verificassero danni durante il trasporto o il carico. Per sicurezza, abbiamo anche inviato della vernice per riparare i danni minori direttamente in loco.
