Montacarichi senza fossa

Il compito di questo progetto era trasportare ciclomotori e altri oggetti al piano superiore utilizzando un montacarichi. Sembra relativamente semplice e può essere fatto con uno Tavolo elevatore o uno Sollevatore a colonna essere effettuato in un vano chiuso.

Il cliente ha però anche specificato che non è possibile realizzare alcun pozzo al piano terra, cioè direttamente in officina. Anche il sollevatore di carico ha dovuto fare a meno di una fossa nel terreno perché l'area doveva rimanere parzialmente utilizzabile.

In collaborazione con le autorità e un ingegnere civile autorizzato, abbiamo trovato, installato e consegnato un'ottima soluzione di sollevamento per il nostro cliente soddisfatto.

La capacità di carico di Montacarichi era relativamente basso, 250 kg: qui possiamo trasportare facilmente diverse tonnellate. La piattaforma aveva una dimensione di 2350 x 1500 mm. Il dislivello era di 3900 mm. L'altezza di accesso è di soli 100mm ed è superabile tramite rampa.

Martinetto a colonna senza albero e senza fossa

Progettazione e dimensioni naturali del sollevatore a colonna

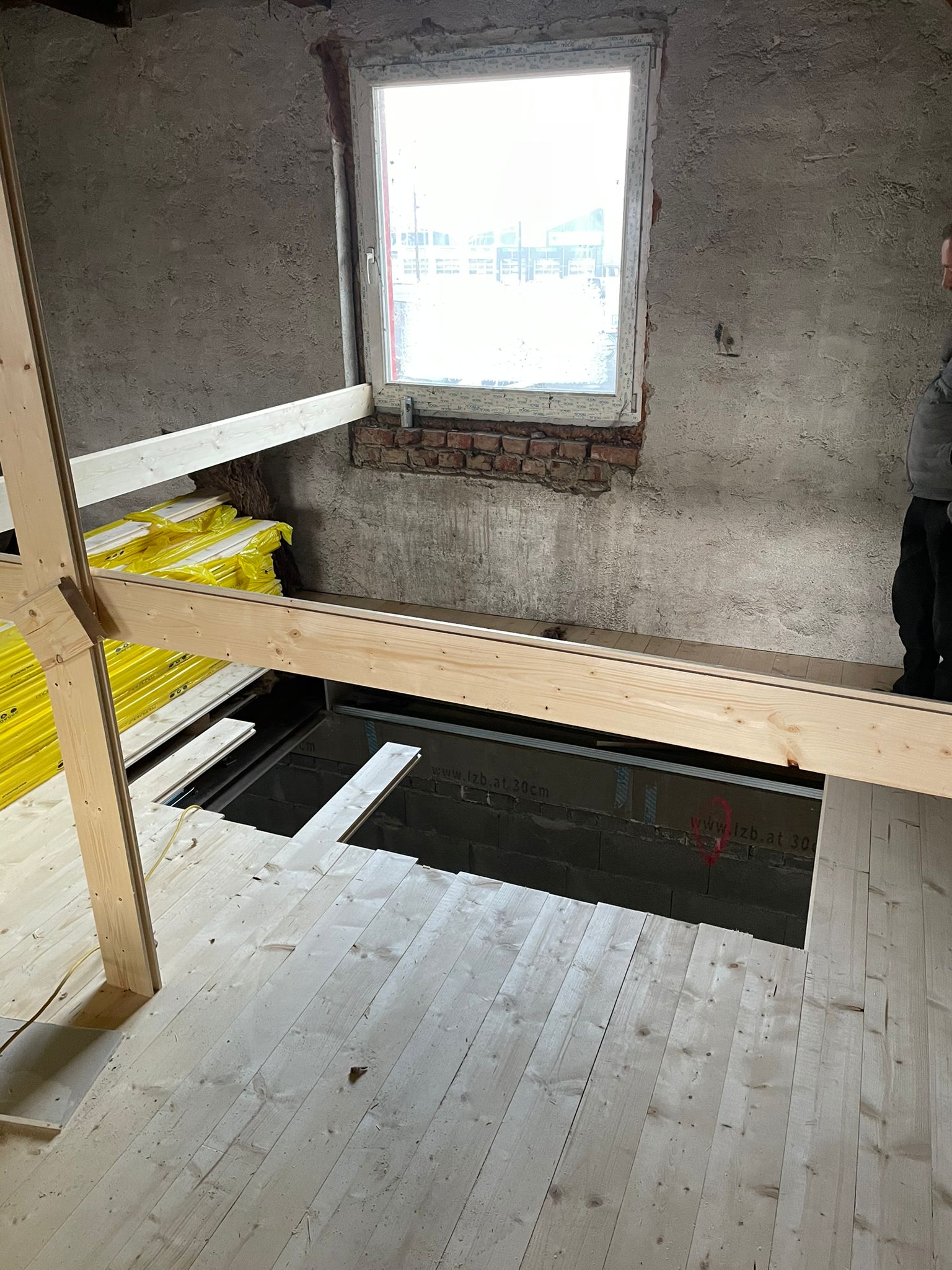

Al primo appuntamento sul posto con il cliente abbiamo riscontrato solo uno sfondamento nel soffitto. Abbiamo misurato e verificato questo progresso immediatamente durante la visita.
Inoltre abbiamo misurato anche il dislivello tra i due piani in modo da poter ottenere quello giusto sollevatore di carico potrebbe offrire.

Dopo aver effettuato le misurazioni naturali, abbiamo discusso con il cliente cosa doveva essere sollevato, quanto pesavano e quanto erano grandi le parti. Anche il lato di carico è stato definito in modo che i cancelli siano sul lato corretto.

Abbiamo anche tutte le altre misure strutturali per lo stesso Sollevatore a colonna, come la messa a terra, il collegamento elettrico, i tubi vuoti, la statica, ecc. discussi.

Consegna dal jack a colonna

IL martinetti idraulici a colonna è già assemblato in fabbrica e lì testato. A seconda delle dimensioni del cric o delle condizioni locali (dimensioni delle porte, accessibilità, larghezza dei corridoi, ecc.), può anche accadere che consegniamo la piattaforma con le ringhiere smontate.

In casi molto particolari possiamo anche fornire l'albero in versione divisa.

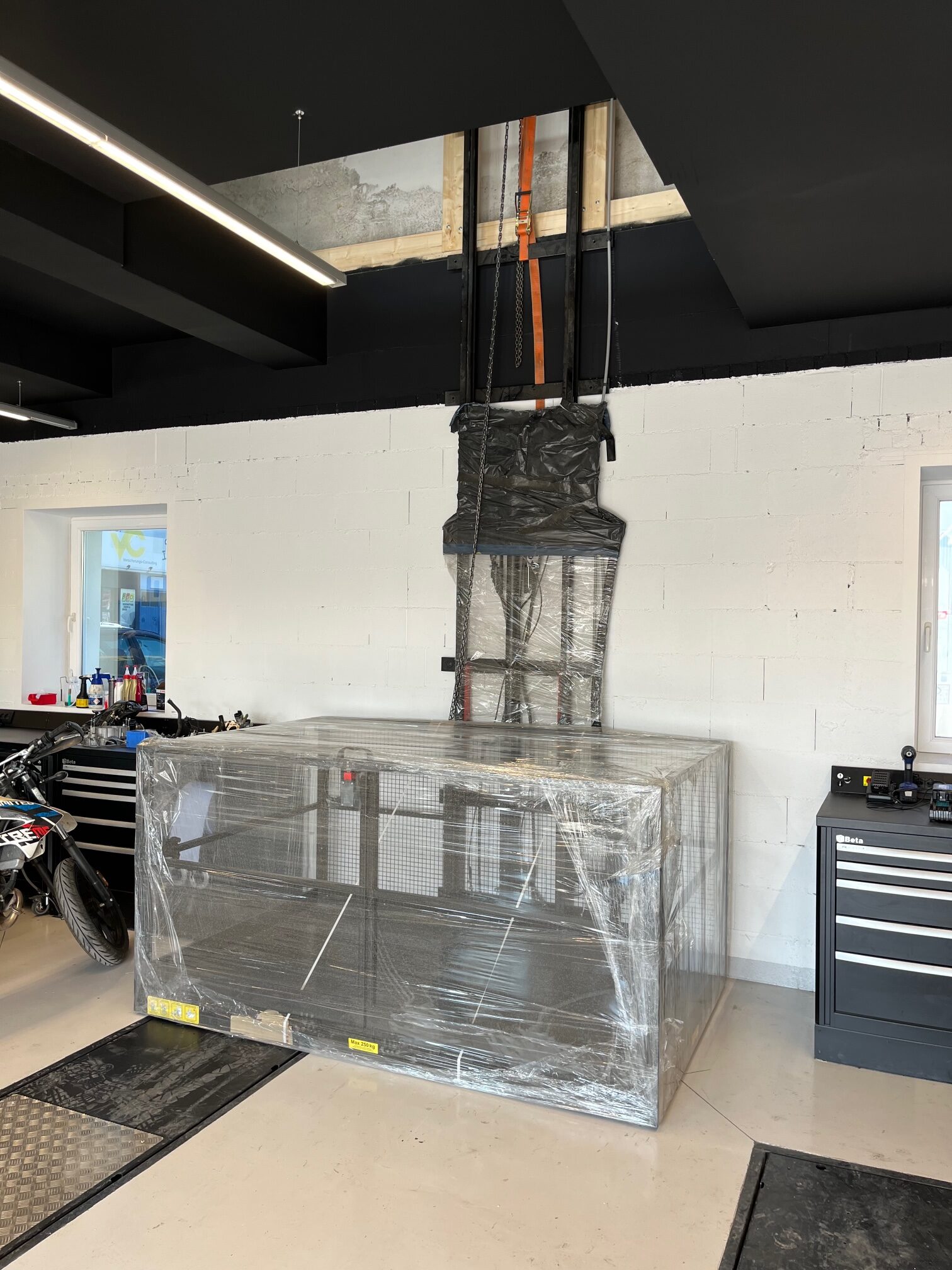

In questo progetto siamo riusciti a Heber Trasportalo completamente assemblato al cliente e allestiscilo con l'imballaggio protettivo. Questo ha il vantaggio che il montaggio è più veloce e non si verificano quasi danni.

Dopo Impostazione del jack a colonna L'imballaggio viene parzialmente rimosso e inizia il montaggio. Naturalmente deve essere completamente disimballato prima della messa in funzione.

Martinetto a colonna senza fossa

L'assemblaggio non comprende solo il disimballaggio, l'allineamento e l'avvitamento Sollevatore a colonna sulla volontà, ma anche tante altre cose.

Sullo sfondo a destra potete vedere l'unità (nera, sul pavimento) e il nostro quadro elettrico (bianco sulla parete). Dopo aver consultato il cliente, li posizioniamo anche nei luoghi desiderati. Naturalmente è consigliabile specificare la posizione al momento dell'ordine in modo che il tubo idraulico e i cavi siano sufficientemente lunghi.

Posiamo i cavi a superficie o nelle tubazioni vuote predisposte. Se vengono forniti canali via cavo, li utilizziamo.

La posizione del controllo viene scelta in modo che il cliente possa lavorare bene, ma vengono rispettate anche le specifiche standard. In questo caso era necessaria una posizione nella battuta inferiore, all'interno dell'area visibile dell'impianto. Ciò significa che la zona pericolosa sotto la piattaforma è sempre visibile.

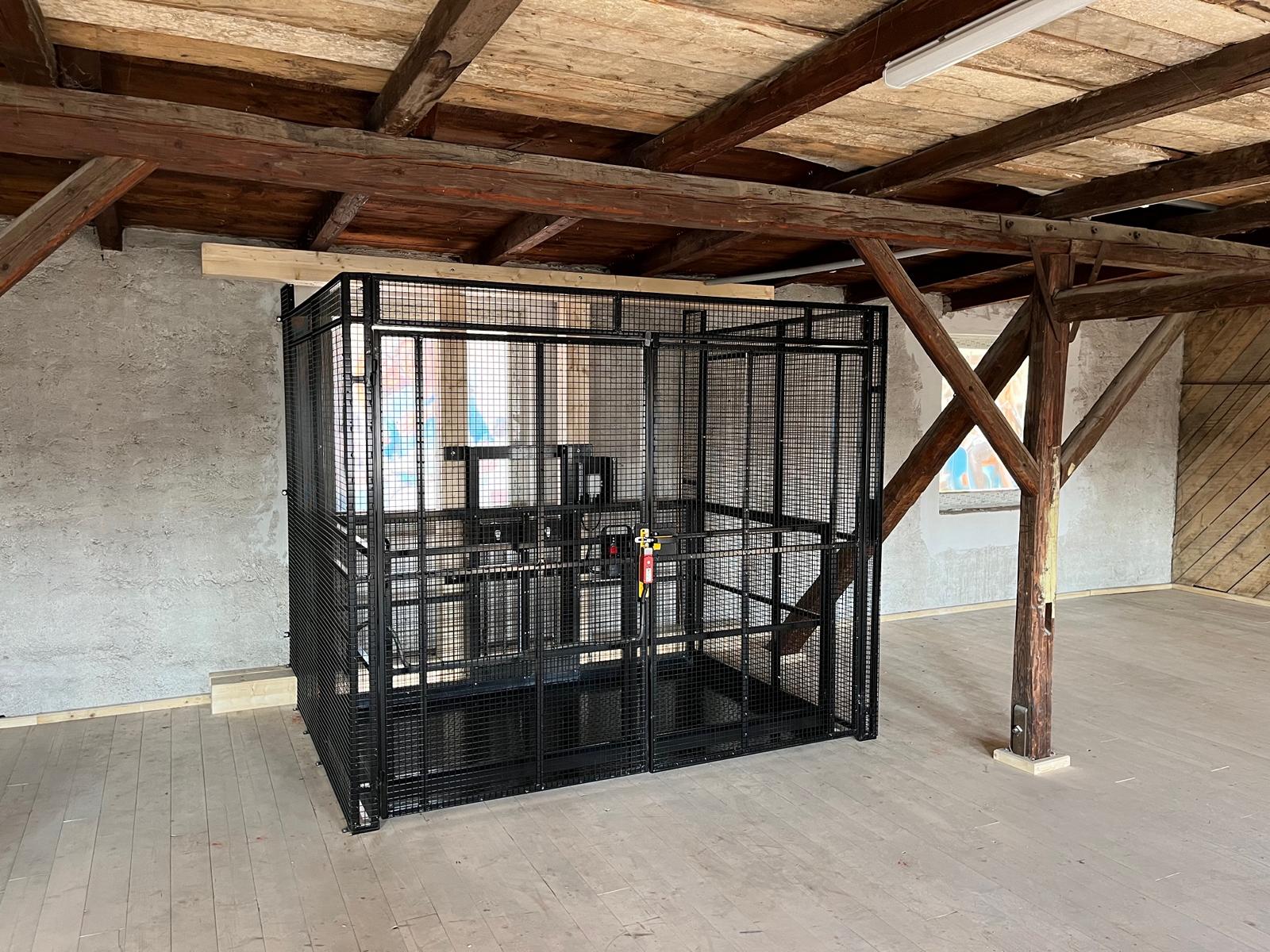

Arresto superiore assicurato

In questo progetto abbiamo costruito un muro a griglia su 2 lati nella fermata superiore, al primo piano. Nella parte anteriore abbiamo installato un cancello a 2 ante.

A causa del contatto forzato sulla porta, questa può essere aperta solo quando Sollevatore a colonna è nella posizione più alta. Allo stesso modo, può Montacarichi senza fossa Partire solo con il cancello chiuso.

Questa funzione è monitorata dal nostro controller.

Nella fermata superiore non è presente alcuna centralina perché da qui non è possibile vedere la zona pericolosa sotto la piattaforma. Il comando dall'alto è consentito solo in un vano chiuso.
