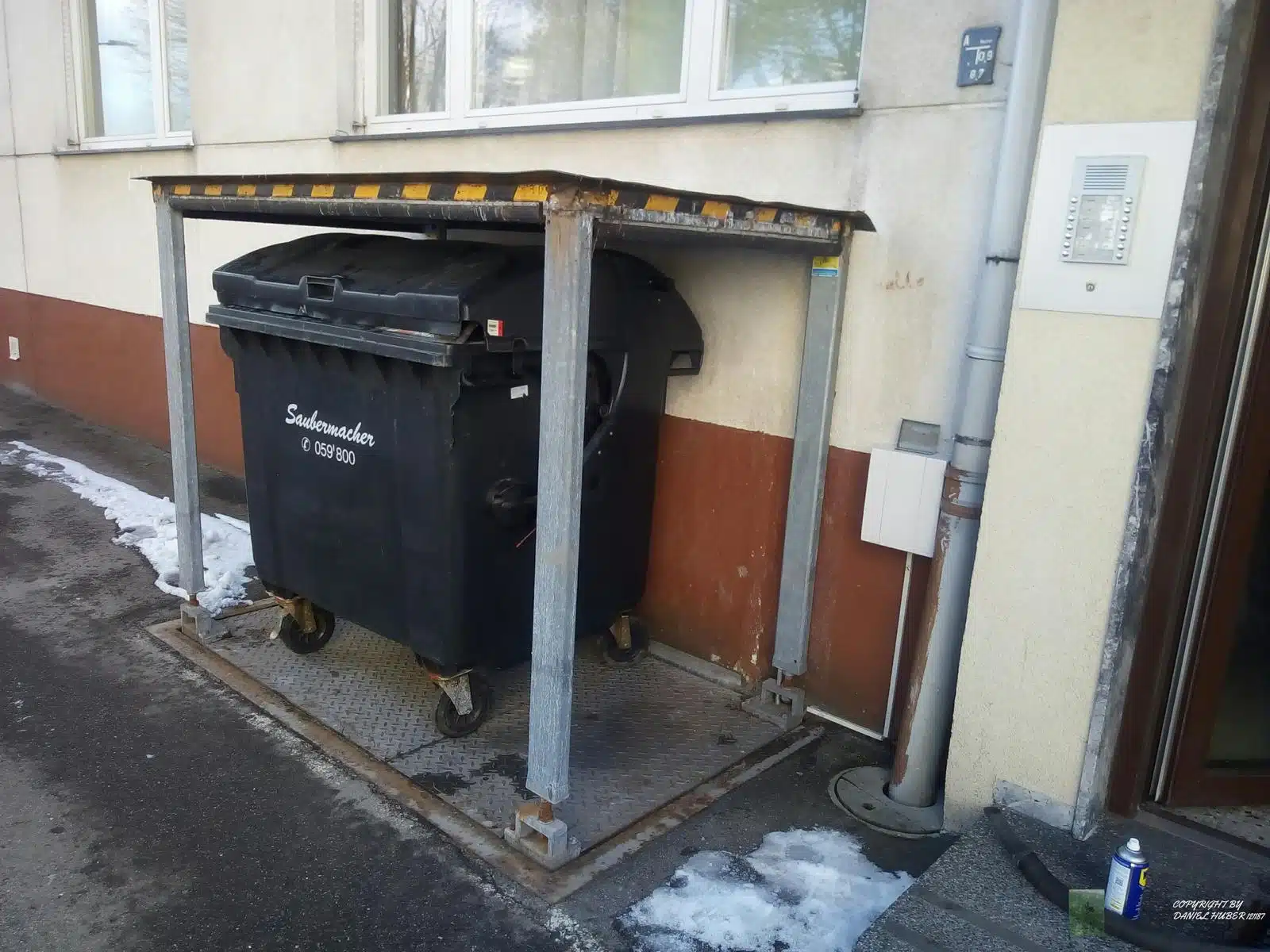

Hubtisch mit Baldachin

Der Kunde hatte bei 4 seiner Wohnanlagen sehr alte und teilweise nicht mehr der Norm entsprechenden Hebeanlagen installiert, welche dafür eingesetzt wurden die Müllcontainer von der Straße in den Keller zu transportieren. Die alten Anlagen waren nur mit einem Deckel ohne Überwachungskomponenten gesichert.

Nach Aufmaß und Besichtigung gemeinsam mit dem Kunden, haben wir hier eine Lösung mit vier Hubtischen mit Baldachin ausgearbeitet. Wir müssten uns an die örtlichen Gegebenheiten halten, daher hat jede Anlage ein geringfügig anderes Außenmaß, was für uns keine Herausforderung darstellt.

Die Hubtische für Müllcontainer haben in etwa die Maße von 1500 x 1300 mm, einen Nutzhub von bis zu 1600mm und eine Traglast von bis zu 1000 kg. Die Dächer sind mit einem PKW bis 3500kg befahrbar.

Damit die Müllentsorgung weiterhin reibungslos stattfinden konnte, musste wir die Demontage der alten Heber und die Montage der neuen Anlagen ideal vorplanen. Durch die perfekte Vorplanung und unseren erfahrenen Monteure konnten wir die Anlagen fristgerecht montieren und in Betrieb nehmen. Nach der Montage haben wir direkt die Abnahme durch den Zivilingenieur durchgeführt und die Einschulung vom Kunden erledigt.

Projektdetails vom Container-Lift

Mülllift an der unteren Haltestelle

Befindet sich der Müll-Lift an der unteren Haltestelle, so schließt das Dach bündig mit der Umgebung ab.

Das Dach kann dann betreten und bei drei der vier Anlagen auch mit einem Auto befahren werden. Es ist wichtig vorab bekanntzugeben, welche Last später auf das Dach wirkt.

Absicherung im Müllraum

Im Müllraum, welcher direkt an die Hebeanlage für Müllcontainer angrenzt, haben wir eine Stahltüre mit Wärmedämmung verbaut. Diese Türe hat Zwangskontakte verbaut, welche die Türe verriegeln.

Die Türe lässt sich nur öffnen, wenn der Hubtisch mit Baldachin an der unteren Position steht. Im Umkehrschluss kann man mit der Anlage nur heben, wenn die Türe ordnungsgemäß geschlossen ist.

Für Wartungszecke kann man die Türe auch öffnen, wenn sich die Anlage oben befindet. Dies ist jedoch nur geschulten Wartungspersonal gestattet.

Steuerung vom Hubtisch mit Baldachin

Die Steuerung vom Lift für Müllcontainer haben wir direkt im Müllraum verbaut. Dies hat den Vorteil, dass die elektrischen Komponenten nicht durch Wettereinflüsse oder Vandalismus beschädigt werden können.

Die Steuerung überwacht die Türe im Keller und die Sicherheitsleiste unter dem Baldachin und sorgt für das einwandfreie Heben und Senken.

Außen an der Türe sind noch Leuchtanzeigen, damit man den aktuellen Zustand der Hebeanlage für Mülltonnen sofort sieht.

Bedienung vom Hubtisch für Müllcontainer

Die Bedienung von Hubtische mit Baldachin ist immer nur von der oberen Haltestelle im Sichtbereich der gesamten Anlagen erlaubt. Dies ist notwendig, da der Bediener den gesamten Gefahrenbereich einsehen muss, wenn er die Mülltonnen aus dem Keller hebt.

Die Anlage fährt ausschließlich im Totmann-Betrieb. Das bedeutet, dass der Bediener die AUF- und die AB-Taste gedrückt halten muss. Bei Gefahr lässt er diese los und die Anlage bleibt sofort stehen.

Durch den Schlüsselschalter ist gewährleistet, dass keine unbefugten Personen die Anlage bedienen können.

Zusätzlich mussten wir die Taster in ein weiteres Gehäuse einbauen, da die Taster vom Hubtisch mit Baldachin leider sehr oft heruntergerissen wurden. Seit das neue, massive Gehäuse installiert ist, hatten wir keinen Vandalismus mehr.

Gleich Hubtische bestellen

Bei Fragen nehmen Sie bitte gleich mit uns Kontakt auf. Wir freuen uns!
