Säulenheber mit Gitterschacht: Lastenlift für 2 Ebenen
Ein hydraulischer Säulenheber mit Einhausung über die ganze Höhe – entwickelt für sicheren Warenfluss und effiziente Lagerlogistik (z. B. in der Lebensmittelproduktion).
Ausgangslage: Ein Kunde (Schokoladenfabrik) benötigte durch Wachstum zusätzliche Lagerfläche im Obergeschoss. Damit Mitarbeitende keine schweren Waren manuell über Treppen transportieren müssen, war schnell klar: Es braucht eine technische Lösung für den Höhenunterschied – ohne bauliche Grube.
Problem
Keine Grube/Vertiefung möglich – dennoch sicherer Transport zwischen 2 Ebenen.
Lösung
Hydraulischer Säulenheber mit Gitterschacht (Einhausung) über die volle Förderhöhe.
Ergebnis
Deutlich weniger manueller Aufwand, schnellerer Warenfluss, saubere Integration in Bestand.
Lösung und technische Details
Nach gemeinsamer Planung entstand eine maßgeschneiderte Lösung: ein hydraulischer Säulenheber mit 500 kg Tragkraft, Plattform 1400 × 1000 mm und bis zu 3000 mm Förderhöhe.
- Tragkraft: 500 kg
- Plattform: 1400 × 1000 mm
- Hub: bis 3000 mm
- Schutz: Metallschacht aus Gittermaterial über die gesamte Höhe

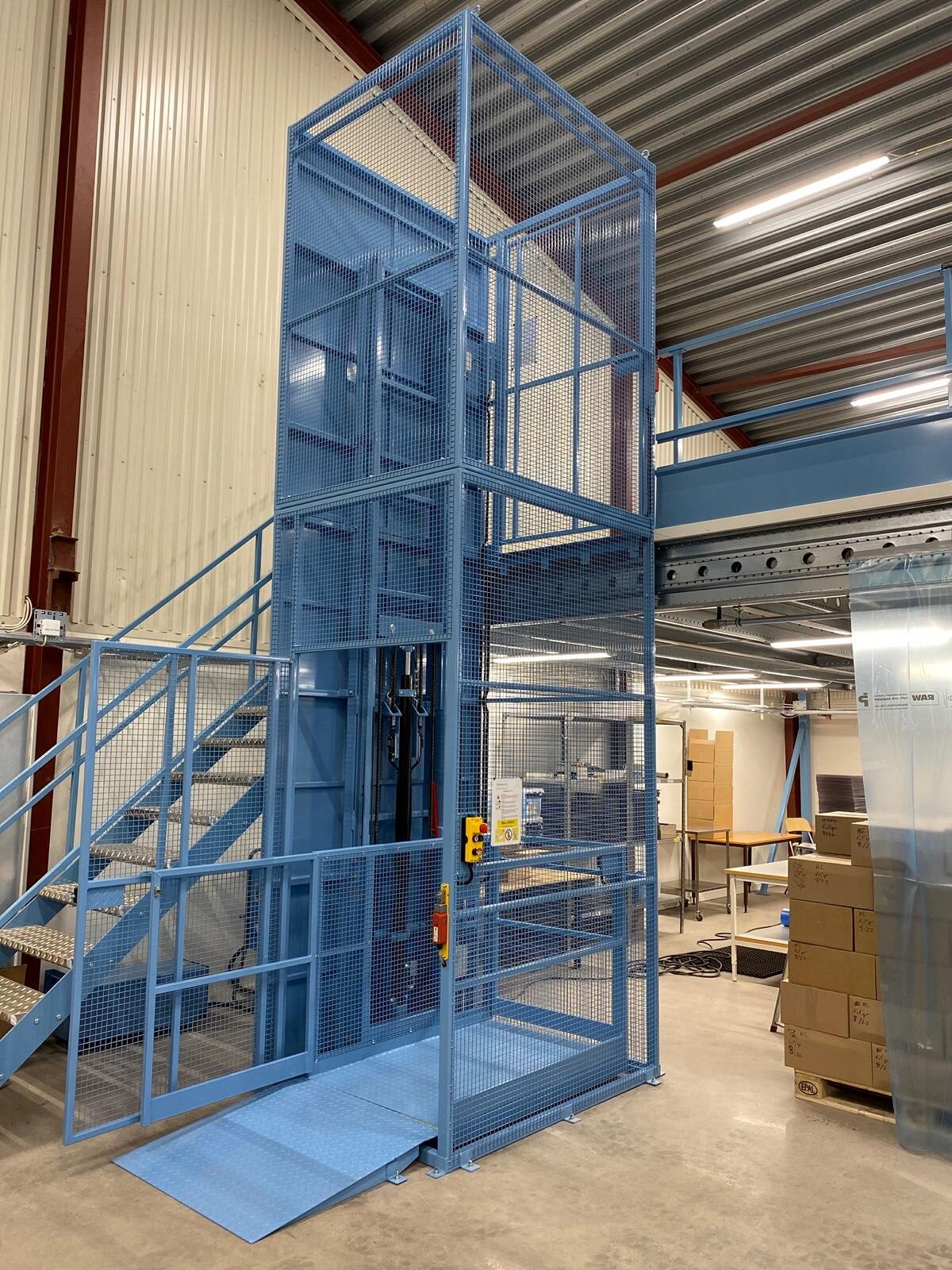

Untere Haltestelle – ohne Grube, mit Rampe
In der unteren Haltestelle war keine Grube herstellbar, da die Halle bereits lange Bestand hatte. Deshalb wurde der Säulenheber direkt auf dem Betonboden aufgestellt und verschraubt.
- Stufe: ca. 100 mm vom Boden- zum Plattformniveau
- Lösung: Auffahrrampe für Be- und Entladung
- Sicherheit: Fahrt nach oben nur bei geschlossenen Toren (Zwangskontakte/Überwachung)
Obere Haltestelle – Torlogik & Plattformtüren

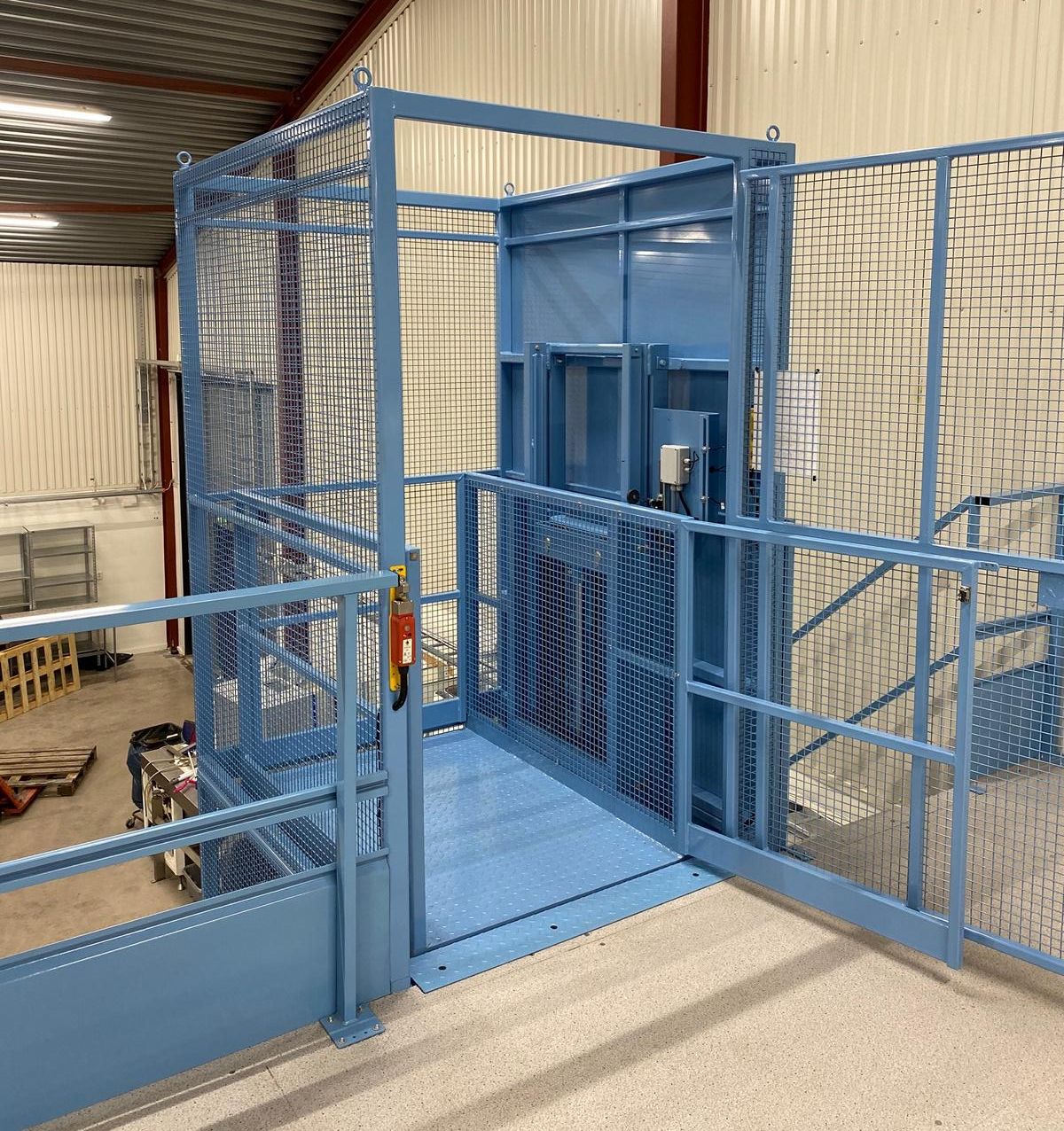

Auch oben ist ein überwachtes Tor verbaut. Es lässt sich nur öffnen, wenn die Plattform an der entsprechenden Position steht. Der Ablauf: äußeres Tor öffnen, dann Geländertüre auf der Plattform – danach Tore schließen und den Lift wieder nach unten senden.
- Freigabe: Toröffnung nur bei korrekter Plattformposition
- Schutz: Plattformtüren verhindern Verrutschen/Verkeilen im Schacht
Gitterschacht (Einhausung) über den gesamten Hubbereich
Anlagen ohne Einhausung sind möglich – wir empfehlen jedoch einen Schutz über die gesamte Förderhöhe. So sind Ware und Mitarbeitende geschützt, und die Bedienung ist von beiden Haltestellen aus möglich.
- Mehr Bedienkomfort: Ruf-/Sende-Steuerung statt reinem Totmannbetrieb
- Zusatzschutz: Eine Seite vollflächig mit Blech verkleidet (Technikschutz/Abschirmung)
Projektbilder

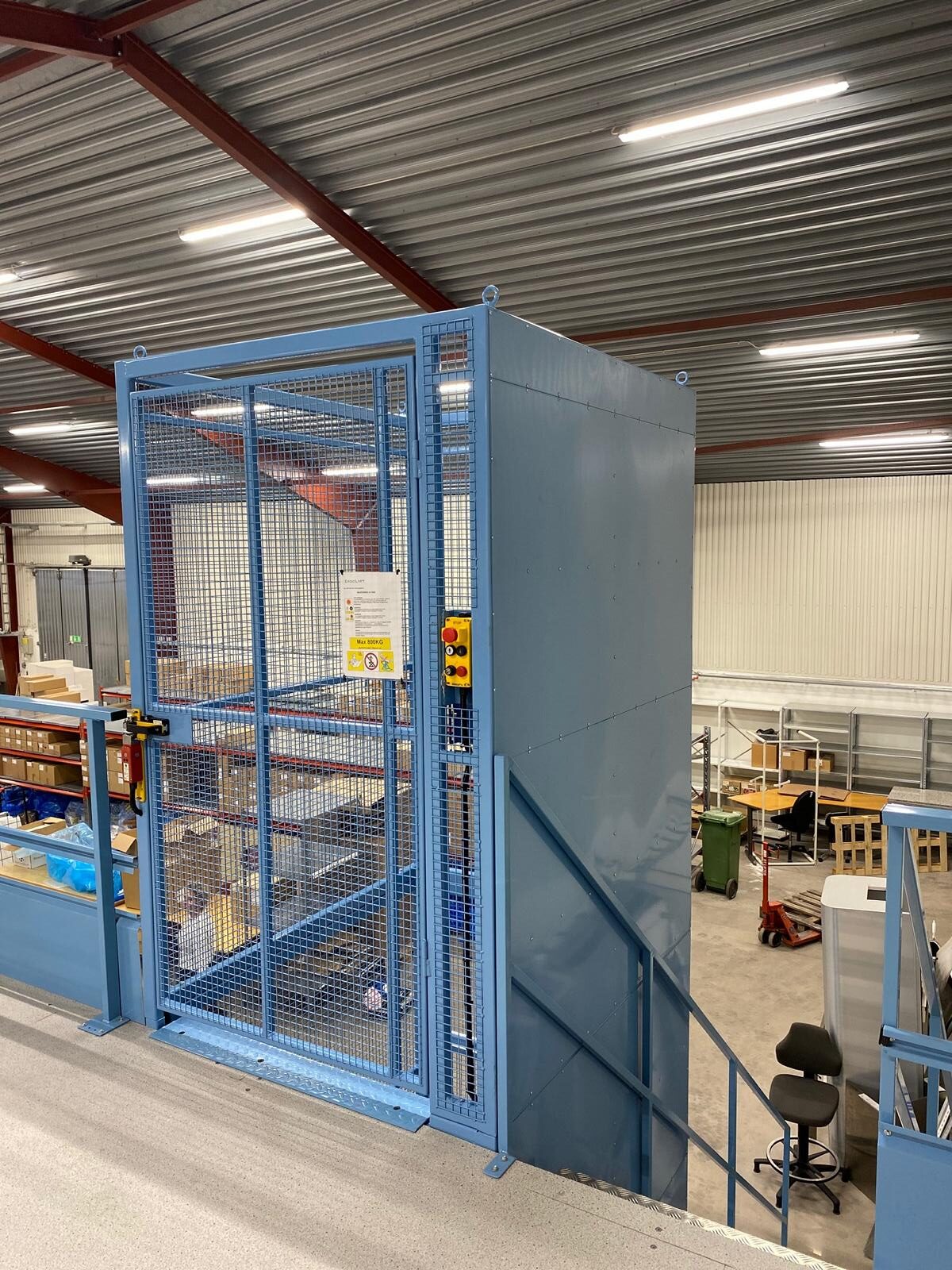

Ausführung: Säulenheber als Lastenlift mit Einhausung und Torüberwachung.
Kurzüberblick: warum der Säulenheber hier ideal war
In Bestandsgebäuden ist eine Grube häufig nicht realisierbar. Ein Säulenheber kann in solchen Fällen eine robuste, platzsparende Alternative sein – besonders mit Einhausung (Gitterschacht) und sinnvoller Tor-/Sicherheitslogik.
- Bestandstauglich: Aufstellung auf dem vorhandenen Hallenboden (ohne Grube möglich)
- Sicherheit: Einhausung über die gesamte Förderhöhe schützt Personen und Ware
- Prozesslogik: Fahrfreigabe nur bei korrekt geschlossenen/überwachten Toren
- Ergonomie & Zeit: weniger manuelles Tragen, schnellerer Warenfluss zwischen Ebenen
- Bedienung: mit Einhausung ist Ruf-/Sende-Steuerung möglich (komfortabler als Totmannbetrieb)
