Lastenlift ohne Grube über 3 Stockwerke

Bei diesem Projekt kam ein namhafter Architekt mit einer speziellen Herausforderung auf uns zu. Sein Kunde, ein großer Elektronikbauteile Anbieter möchte seine drei Stockwerke mit einem Lastenlift verbinden. Klingt grundsätzlich mal nach einer einfachen Aufgabe.

Herausfordernd war, dass der erste Durchbruch bereits hergestellt war und dass im untersten Halt – im Keller – nur eine Grube mit maximal 130mm Tiefe hergestellt werden konnte. Durch diese Vorgabe wäre eine Lösung mit Hubtisch oder klassischem Lastenaufzug nicht möglich gewesen. Zusätzlich war es eine Muss-Bestimmung, dass 2 Paletten gleichzeitig transportiert werden müssen, was durch den bereits bestehenden – fast zu schmalen – Durchbruch kaum machbar schien.

Wir haben unseren hydraulischen Säulenheber exakt an den bestehenden Durchbruch angepasst. Teile vom Schachtgerüst haben wir außerhalb des Schachtes positioniert, um an Plattformbreite zu gewinnen. Durch eine spezielle Konstruktion konnten wir die Bauhöhe auch so anpassen, dass man mit der vorhandenen Grubentiefe ausgekommen ist. Hier konnten wir helfen, den Kunden hohe Kosten für bauliche Maßnahmen zu sparen.

Details vom Lastenlift ohne Grube

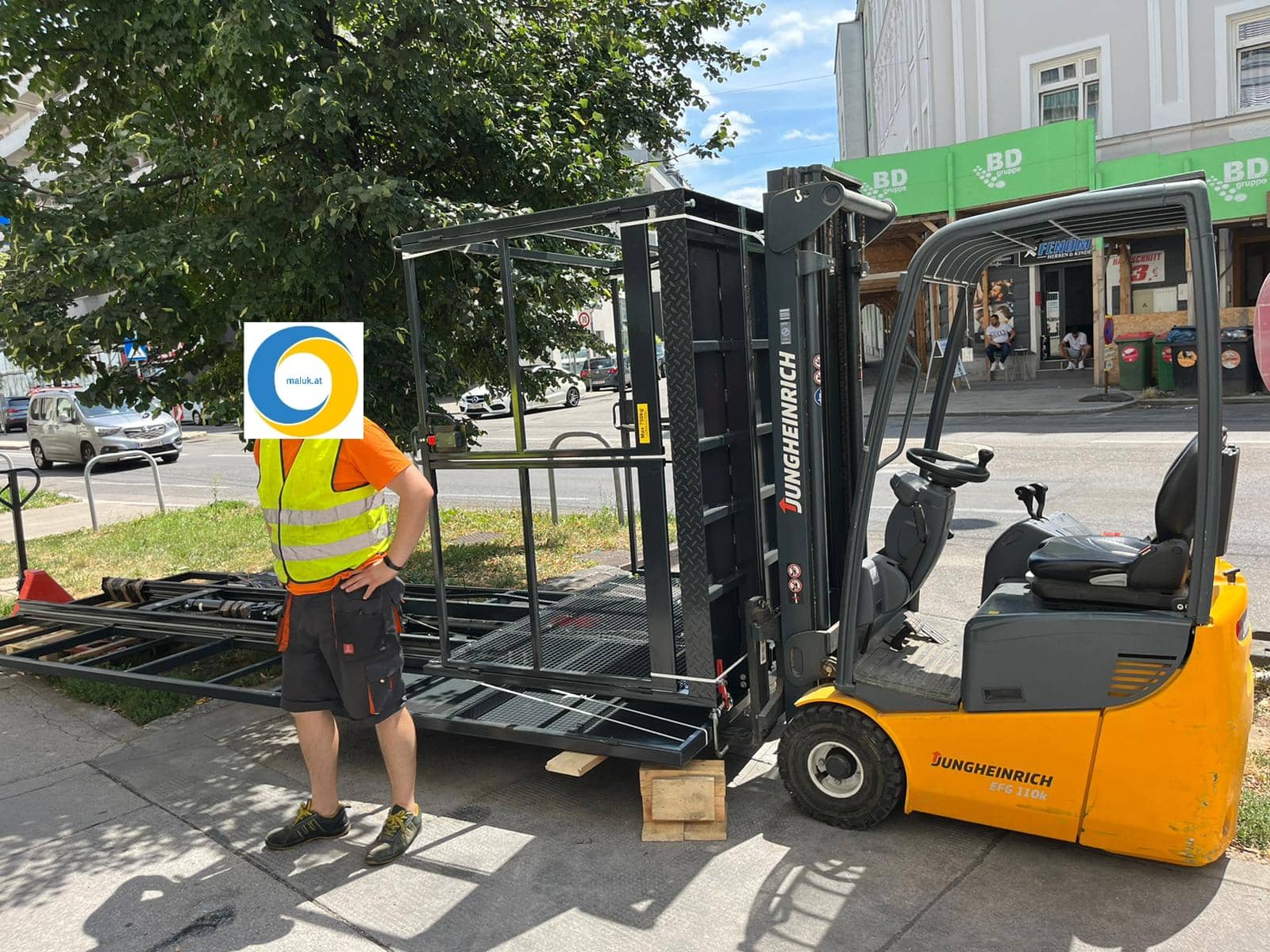

Anlieferung vom Säulenheber

Unsere Säulenheber werden je nach Größe und Platzbedarf beim Kunden vormontiert angeliefert, um schneller montieren zu können.

Das Abladen wird normalerweise vom Kunden durchgeführt. Bei diesem Projekt musste aber unser Monteur einspringen und den LKW abladen. Nach dem Abladen werden die Teile direkt zur Einbaustelle gebracht und in den Schacht gehoben.

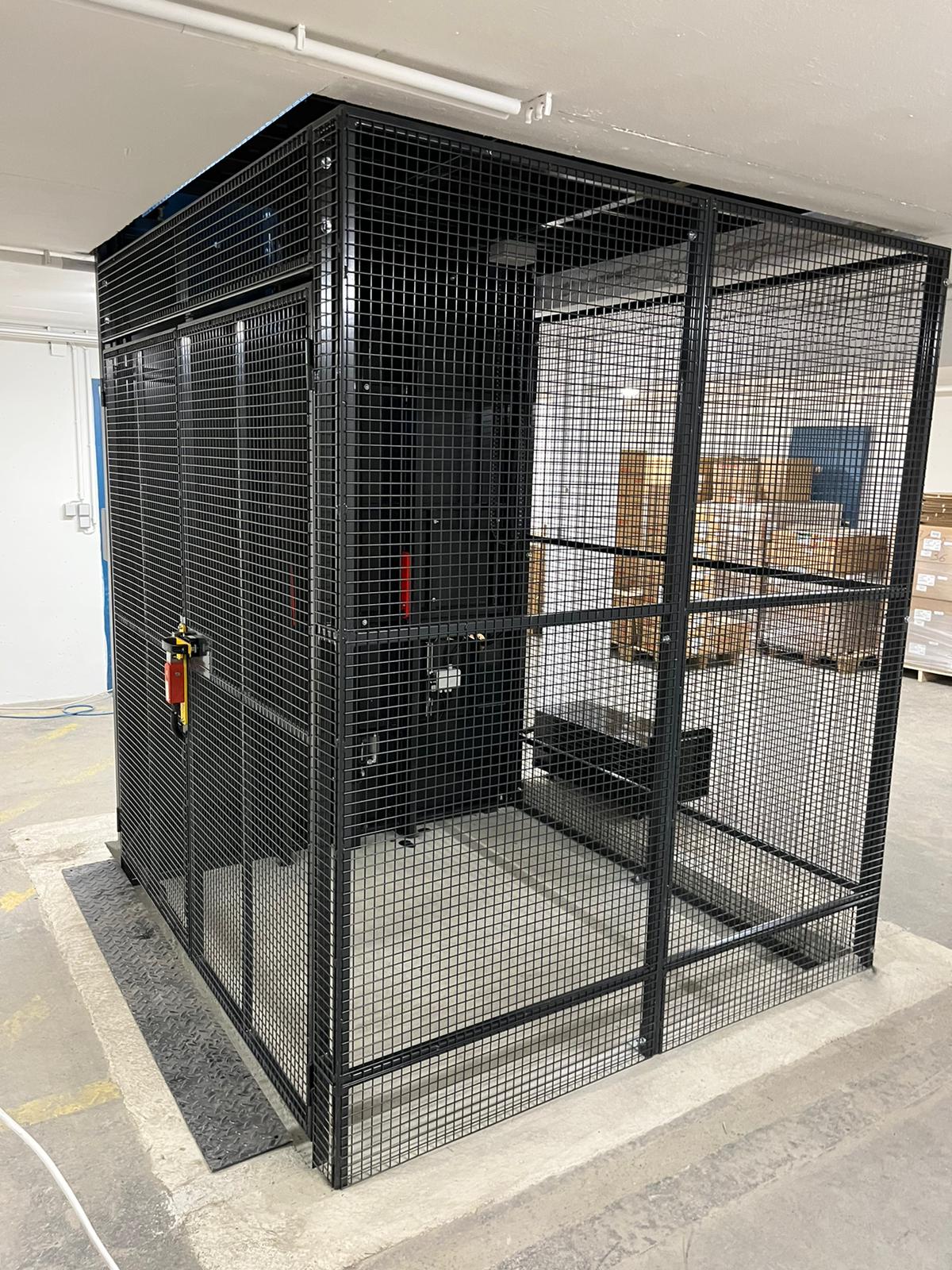

Unterste Haltestelle vom hydraulischen Lastenlift

An der unteren Haltestelle, im Keller, wurde eine 130 mm tiefe Betongrube hergestellt, damit man beim Beladen der Plattform keine Stufe hat. Die Plattform vom Säulenheber versinkt in dieser Grube und schließt bündig mit dem Stockwerk ab.

An drei Seiten ist der Hubbereich vom Lastenlift durch einen fixen Gitter- bzw. Blechschacht abgesichert. An einer Seite befindet sich eine Doppeltüre, welche über einen Zwangskontakt abgesichert ist.

Die Türe vom Säulenheber im Keller lässt sich nur dann öffnen, wenn die Plattform auch ordnungsgemäß an dieser Position steht.

An der Hinterseite vom Bild erkennt man den Öltank und die Steuerung von der Anlage. Diese verbauen wir meist im untersten Halt, da man so am wenigsten Schlauch- und Kabellängen benötigt.
Zusätzlich spart man sich auch das Verlegen in Kabelkanälen und erhält eine schönere Optik.

Mittlere Haltestelle vom Säulenheber ohne Grube

Unser durchgehendes Schachtgerüst sichert auch in der zweiten Haltestelle – im mittleren Geschoss – an drei Seiten als Absturzsicherung ab. Ebenso wird das Hineingreifen in den Gefahrenbereich verhindert. Die Maschenweite des Schachtes ist lt. geltender Norm produziert.

In dieser Haltestelle ist eine ebenso mit einem Zwangskontakt versehenen Türe verbaut. Diese befindet sich aber an der gegenüberliegenden Seite. Der Lastenlift ohne Grube ist daher ein Durchlader.

Der Spalt zwischen unserem Schachtgerüst und dem Boden wird vom Kunden mit einem Anschlussblech geschlossen. Somit wird verhindert, dass etwas runter fällt.

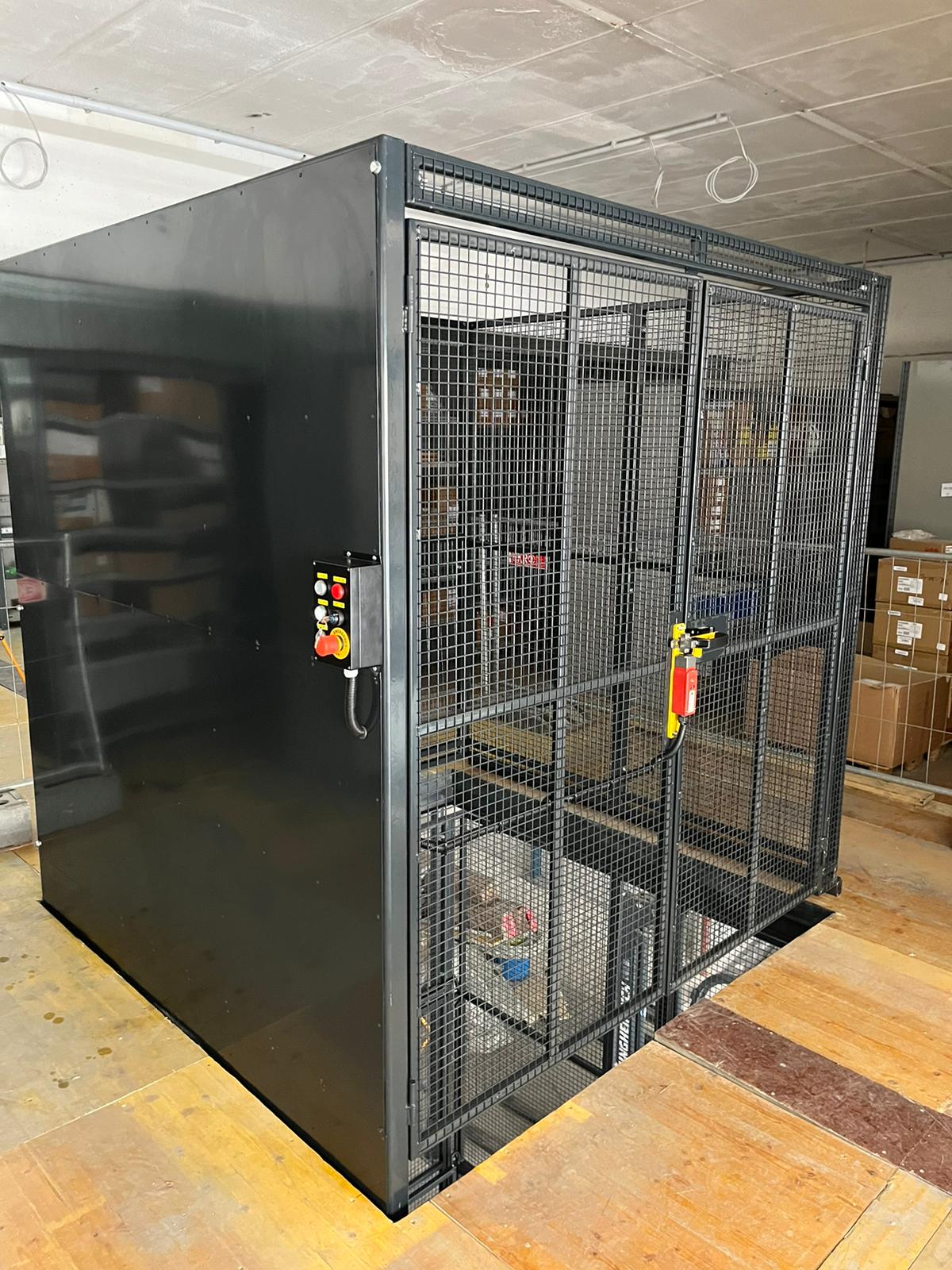

Oberste Haltestelle vom Lastenlift mit Schachtgerüst

Wie in den anderen beiden Etagen wurde auch im dritten Stock, der obersten Haltestelle, ein 3-seitiges Schachtgerüst montiert. Die Seite an welcher sich die Hubsäule befindet wurde mit einem vollflächigen Blech hergestellt. Dies sorgt für zusätzliche Sicherheit für Mensch und Maschine.

Der Bedientaster ist seitlich neben der Türe verbaut. Mit diesem kann man die Anlage in einer der Stockwerke senden. Der Lastenlift ohne Grube fährt jedoch nur los, wenn alle Türen ordnungsgemäß geschlossen sind. Dies wird durch die von uns gelieferte und montiere Steuerung überwacht.

Für die Wartung können die einzelnen Türen notentriegelt werden. Dies darf jedoch nur von fachkundigen und eingeschulten Personen durchgeführt werden.

Einschulungen führen wir immer direkt nach der Montage oder im Zuge der Wartungen durch.
