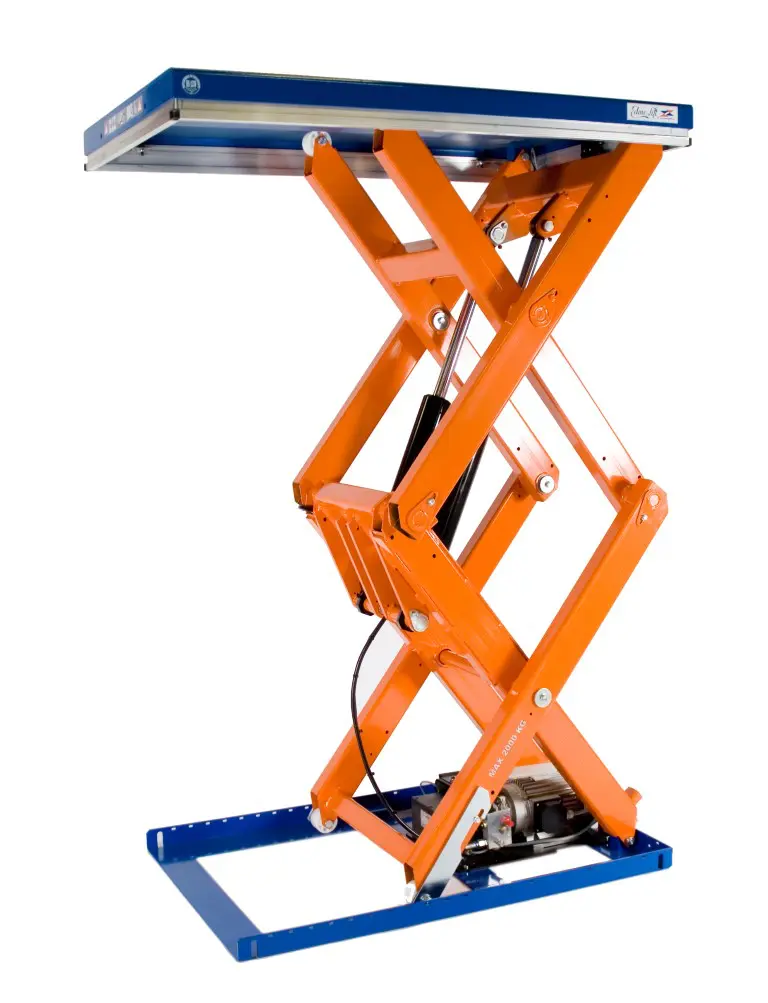

Scherenhubtisch mit Doppelschere
Neben den klassischen Einfachscheren-Hubtischen und den horizontalen Doppelscheren-Hubtischen (zwei Scheren nebeneinander für lange Güter) gibt es noch die vertikalen Doppelscheren-Hubtische.
Diese werden dann eingesetzt, wenn eine größere Hubhöhe erreicht werden muss. Natürlich könnte man noch einen Einfachscherenhubtisch wählen und die Plattformlänge so vergrößern, dass man den Hub erreichen kann, jedoch sind die Plattformmaße oft aus Platzgründen vorgegeben.
Doppelscherenhubtisch haben jedoch den Nachteil, dass die Bauhöhe – also der zusammengefahrene Zustand – höher ist als bei den Standardhubtischen, da sich die beiden Scheren übereinander unter der Plattform ablegen. Somit muss man die Ware an einer höheren Position auf den Hubtisch geben, oder eine tiefere Grube herstellen.
Der meistverkaufte Doppelscherenhubtisch ist der Hubtisch TLD 1000. Die Plattform mit 1300 x 800 mm hat die ideale Größe für eine Europalette. Die Traglast beträgt 1000kg verteilt über die ganze Plattform.
Bauhöhe vom Doppelscherenhubtisch
Diese Abbildung zeigt unseren Doppelscherenhubtisch TLD 2000 in der untersten Hubstellung. Die zusammengefahrene Höhe bei Hubtischen nennt man die Bauhöhe.
Da sich die beiden Hubtischscheren übereinander ablegen, benötigt man hier eine deutlich größere Bauhöhe als bei Hubtischen mit nur einer Schere.

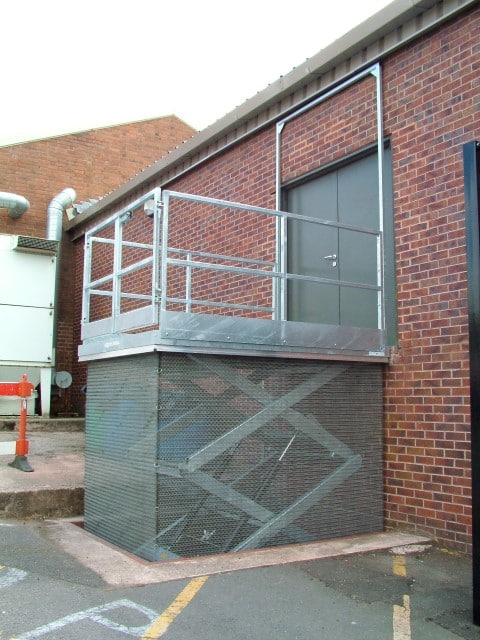

Verzinkter Doppelscherenhubtisch für den Außenbereich
Wenn die Standardmodelle aus dem Hubtisch-Shop nicht ausreichen, greifen wir auf unsere Sonderanfertigungen zurück. Wir und unsere Partner haben jahrelange Erfahrung und kennen uns mit den geltenden Normen aus!
Bei diesem Projekt war es die Aufgabe die Waren mit einem Hubtisch aus der Produktionshalle auf das Straßenniveau zu bekommen.
Der Doppelscherenhubtisch mit Sondermaß wurde verzinkt, damit er im Außenbereich lange hält. Auf der Plattform wurden Geländer und ein Tor mit einem überwachten Sicherheitskontakt aufgebaut. Diese schützen die Ware vor dem Herunterfallen. Richtung Gebäude wurde ein Portal verbaut, welches als Absturzsicherung dient, wenn der Hubtisch an der unteren Position steht. Alternativ hätte man auch das Tor so in die Hubtischsteuerung einbinden können, dass es sich nur öffnen lässt, wenn der Scherenhubtisch oben steht. Jedoch wollte der Kunde dies so nicht haben.
Unter der Plattform wurde an drei Seiten ein Gitterhemd angebracht, welches als Unterlaufschutz fungiert.
Doppelscherenhubtisch außen am Gebäude
Der Kunde wollte seine Waren vom Straßenniveau auf die obere Ebene bringen, damit sie in der Lagerhalle gelagert werden können. Das Erstellen eines Schachtes war aus baurechtlicher Sicht leider nicht erlaubt, daher wurde ein Doppelscherenhubtisch frei außen am Gebäude errichtet.
Zur Absicherung der Ware am Hubtisch wurden Geländer, ein überwachtes Tor und eine automatische Abrollsicherung montiert. Die Plattformoberfläche wurde aus rutschsicherem Tränenblech gefertigt.
Als Absturzsicherung an der oberen Haltestelle wurde ein überwachtes Tor verbaut. (sieht man am Foto nicht)
Die Scherstelle zwischen Hubtisch und dem Gebäudevorsprung haben wir mit einer Lichtschranke abgesichert.
An der unteren Haltestelle wurde eine Grube anhand unseres Grubenplanes erstellt. Ein Unterlaufschutz wurde hier nicht verbaut, da man den Gefahrenbereich von der einzigen Bedienstelle an der unteren Haltestelle immer gut einsehen kann.
