Autohubtisch mit Baldachin

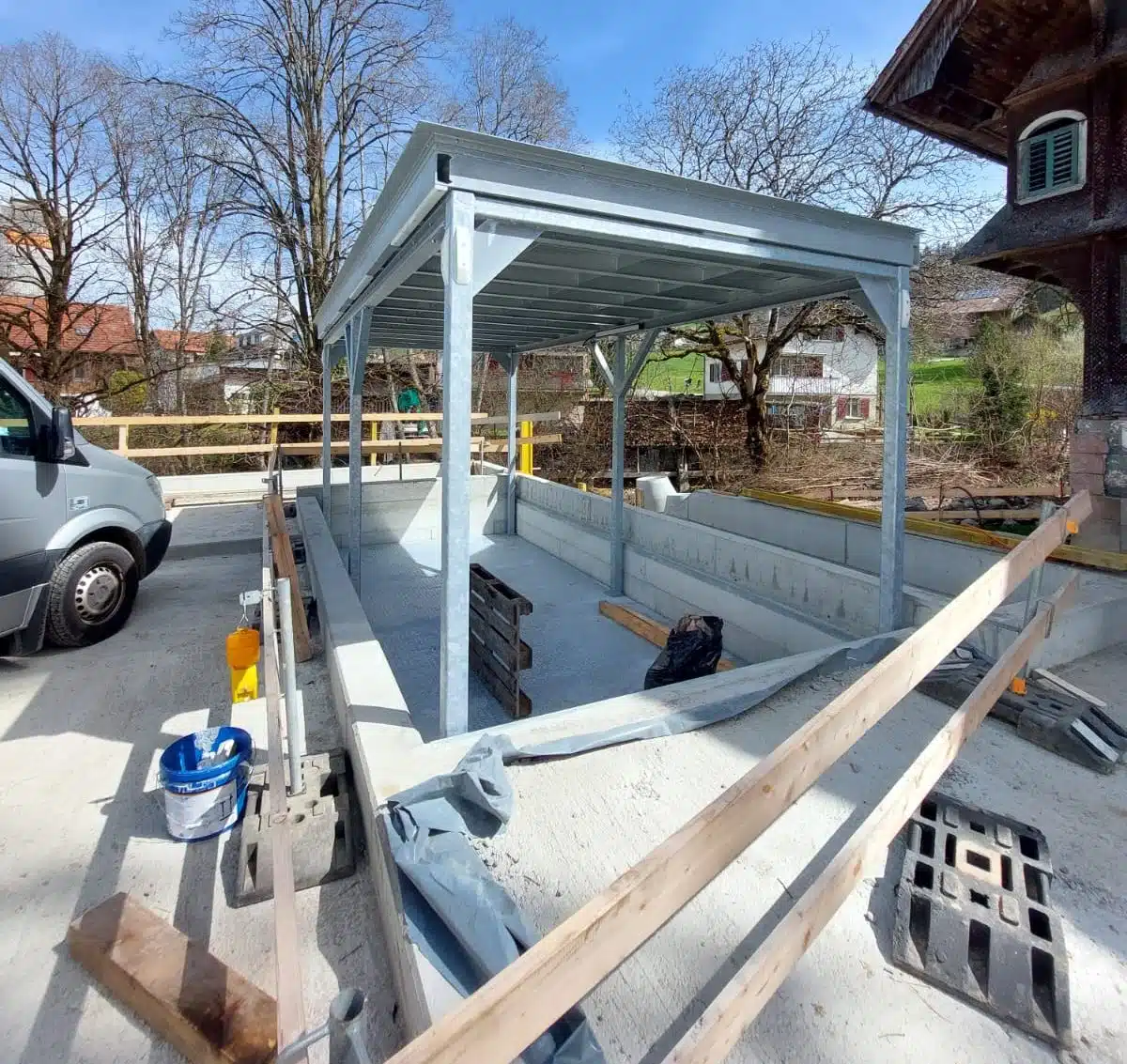

Autohubtisch halb ausgefahren
Hydraulischer Scherenhubtisch mit Baldachin für den Außenbereich.
Bei diesem Projekt war die Aufgabe sehr schnell klar, da der Kunde genau wusste was er will. Es sollen Autos vom Hofniveau in den Keller transportiert werden. Im Hof soll aber niemand erkennen, dass hier eine Hebeanlage für Autos verbaut ist, daher wurde ein Baldachin gewünscht.

Die Anlage hat eine effektive Tragkraft von 3500 kg und eine Plattform vom 7000 x 3000 mm. Der Niveauunterschied beträgt knapp 4,5m.
Die Plattform, der Grundrahmen und der Baldachin sind für eine längere Lebensdauer feuerverzinkt ausgeführt.

Das Dach vom Autohubtisch wird vom Kunden noch mit Pflaster belegt, damit man auf den ersten Blick nicht erkennt, dass hier eine Hebeanlage verbaut ist. Unter dem Dach haben wir noch eine Beleuchtung montiert, damit man beim Beladen bzw. beim Einparken besser sieht. Ebenso haben wir die Komplettmontage samt Verkabelung und Einhub durchgeführt. Anschließend an die Montage haben wir noch eine ausführliche Einschulung durchgeführt.

Ein Autohubtisch mit Baldachin ist die ideale Lösung, wenn Sie Ihr Auto vom Hofniveau in den Keller heben möchten. Durch den Einbau eines Hubtisches in Ihren Keller können Sie Ihr Auto sicher und bequem in den Keller fahren. Somit können Sie Ihr Auto vor Witterungseinflüssen und Beschädigungen schützen.

Der Einbau eines Autohubtisches ist jedoch nicht so einfach, wie es auf den ersten Blick erscheinen mag. Es ist wichtig, dass der Hubtisch fachgerecht montiert wird, damit er sicher und zuverlässig funktioniert. Daher sollten Sie den Einbau des Hubtisches immer von unserem Fachpersonal durchführen lassen. So können Sie sich sicher sein, dass der Hubtisch richtig installiert wird und Sie lange Freude an ihm haben werden.

Projektdetails vom Autohubtisch

Autohubtisch am LKW vor Montage

Anlieferung und Einheben vom Autohubtisch

Wenn es die Gegebenheiten vor Ort zulassen, liefern wir unsere Autohubtische immer fertig montiert zur Baustelle. Dies hat den Vorteil, dass die Montage deutlich schneller abgeschlossen werden kann.

Wir heben den Hubtisch für Autos direkt vom Sattelschlepper in den dafür vorbereiteten Schacht.

Autohubtisch mit Baldachin halb abgesenkt

Bei Autohubtischen mit Baldachin gibt es eine Besonderheit. Die Bedienung der Anlage ist nur an der oberen Haltestelle erlaubt. Der Bediener muss den gesamten Gefahrenbereich von der Bedienstelle aus immer einsehen können.
Der Bediener ist dafür verantwortlich, dass sich niemand der Anlage nähert. Sollte eine Gefahrensituation eintreten muss der Hubvorgang abgebrochen werden.

Autohubtisch mit Baldachin
Autohubtisch ganz eingefahren

Autohubtisch in der unteren Hubstellung

In der unteren Hubstellung legt sich der Baldachin am Gegenstück im Schacht ab. Somit ist sichergestellt, dass man ohne Höhenunterschied mit einem Auto auf das Dach fahren kann.

Der Baldachin ist mit einer Wanne ausgeführt. In diese Wanne kommt vom Kunden noch ein Belag (z. B. Asphalt oder Pflaster). Somit erkennt man auf den ersten Blick nicht, dass sich hier ein Autohubtisch mit Baldachin versteckt.

Je nach Aufstellort oder Anwendung muss man sich hier auch Gedanken über die Entwässerung machen. Meist lassen wir den Baldachin oben überstehen. Ein an der Unterseite gekantetes Blech steht in ein vom Kunden montiertes Rigol. So hält man das Oberflächenwasser aus der Grube fern.



Sektionaltor im Untergeschoss

Die untere Haltestelle vom Autohubtisch wird mit einem Sektionaltor abgesichert. Der Hubtisch verfährt nur, wenn dieses Tor ordnungsgemäß geschlossen ist. Ebenso öffnet das Tor vom Autohubtisch nur dann, wenn der Hubtisch in der unteren Position steht.


Am Bild erkennt man auch noch sehr gut, dass die Stützen vom Baldachin vom eigentlichen Dach getrennt ausgeführt sind. Dies wird bei einer zu großen Hubhöhe meist so gemacht. Ebenso erkennt man die integrierte LED-Beleuchtung.



Seltionaltor im KG vor dem Autohubtisch

Gleich Hubtische bestellen

Bei Fragen nehmen Sie bitte gleich mit uns Kontakt auf. Wir freuen uns!
